48V转36V24V12V共阳PWM调光无频闪摄影补光美颜灯降压恒流IC H5116惠海半导体

已有 386 次阅读2020-8-1 10:04 | 共阳极, 无频闪, 调光调色, 降压恒流芯片方案

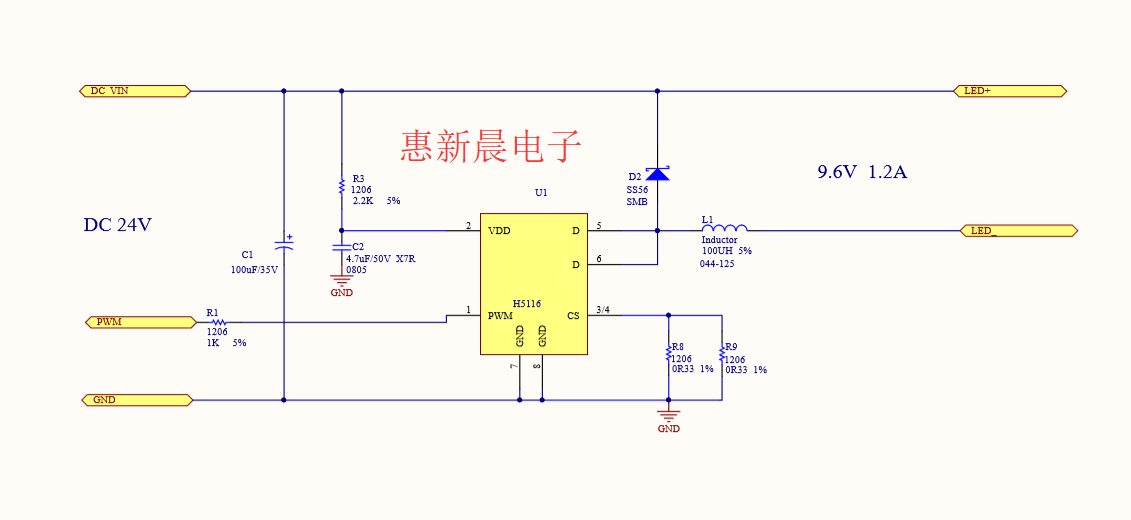

1.方案名称:48V转36V24V12V共阳PWM调光无频闪摄影补光美颜灯降压恒流IC H5116

2.品牌名称:惠海半导体

3.方案特点:

H5116 是一款外围电路简单的降压恒流芯片,在各种 LED 照明产品的应用上非常容易和广泛使用。

其具有良好的负载与电流调变率,还要小的输出电流误差精度。

H5116 使 LED 的电流变得非常稳定,在大面积的光源应用上,即使电源及负载的电压变动范围很大时,也能让 LED 亮度保持均匀一致。

高辉度,无频闪,增长 LED 的使用寿命。

H5116 拥有宽广的工作电源范围以及低的电源电流,使得 H5116 可在照明应用线路中容易的取得 VDD 工作电压,在该种架构下,H5116 不需提供较大的电源也能正常工作。

H5116 的 PWM 脚可以根据接受到的调光信号进行调光,适合大部分的调光需求,如舞台灯和景观灯。同时该芯片采用SOP-8的封装模式,散热快,能够防止较大的芯片损坏。

4.特点功能:

低压差

高精度恒流

恒电流输出

良好的负载调变率

IC内部有过温保护功能

适用于多串多并,直接串连

工作频率 1MHz

VDD电源电压范围 5-100V,宽广电源设计,支援自我供电结构

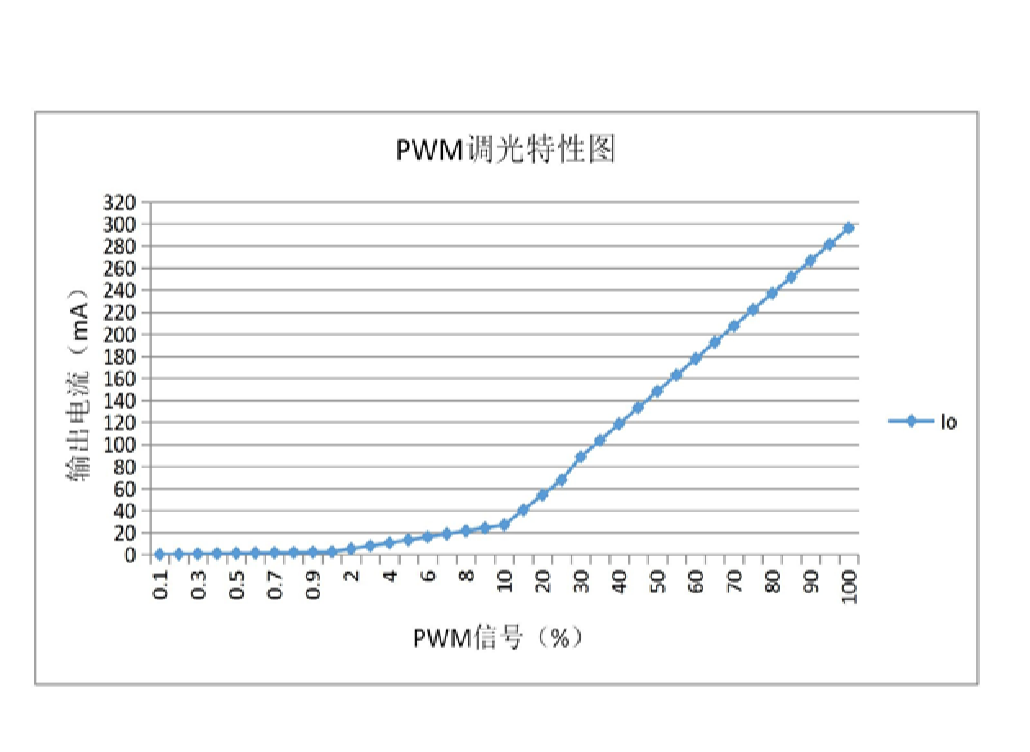

支援 PWM脚位, PWM 调光

固定电流设计,不需要外加电阻设定电流

低输出端电压差0.2V ~ 0.8 V (依输出电流而定)

快速的电位爬升时间/电位下降时间13:晶片间输出电流差异±1%

5.应用范围:

强光手电筒,警示灯

电瓶车照明,汽车照明

LCD 背光驱动及洗墙灯

景观 LED 点光源

MR-16 LED 灯

建筑照明


H511系列选型:

5119L 5-100V输入,外置MOS,输出电流4A

5118 5-55V输入,  内置MOS,输出电流3A

5116 5-60V输入 , 内置MOS,输出电流2A

5112A 5-100V输入,内置MOS管,输出电流1.3A


H511系列现广泛应用于舞台灯市场、洗墙灯、城市景观亮化照明、点光源、护栏管、智能照明市场,共阳架构,调光无频闪,调光辉度65536,支持高辉高刷,月出货量达到2KK/月,稳定成熟供货足,提供样品和技术支持
