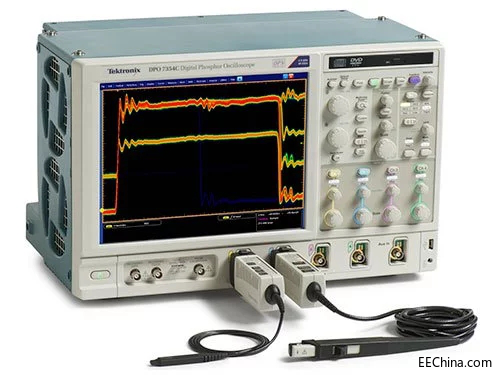

Tektronix DPO7000 数字荧光示波器（技术指标和应用）
||
高达 3.5 GHz 的带宽以及高达 40 GS/s 的采样率，使 DPO7000C 系列成为分析重要高速信号时的不二之选。 超过 30 种分析包为通信标准、抖动分析、内存总线标准、矢量分析等等提供深入测量。
DPO7000系列示波器 指标与特点：
性能指标 | Tektronix DPO7000C |
带宽 | 500 MHz、1GHZ、2.5GHZ、 3.5 GHz |
模拟通道 | 4 |
模拟采样率（所有通道） | 可达 10 Gs/s |
模拟采样率（1 条通道） | 可达 40 Gs/s |
最大可选记录长度（1 条通道） | 500 M |
波形捕获率（波形/秒） | >310,000 |
◆Windows7Ultimate64位操作系统和触摸屏显示器
◆FastAcq技术，>250,000wfm/s最大波形捕获速率
◆Pinpoint触发，超过1400种触发组合可以选择
◆自动搜索和标记波形事件
◆53种自动测量和FFT分析
DPO7000系列示波器 主要应用：
高级信号测量和分析：标准分析工具包括 53 种自动测量、测量统计、直方图、极限测试、高级波形数学、用户可定义的滤波器并支持自定义 MATLAB 和 .NET 数学插件。 可添加高级抖动和眼图分析以及宽带射频分析等专用应用，以扩展测量功能。
DPO7000系列示波器 型号：
型号 | 模拟带宽 | 采样率 | 记录长度 | 模拟通道 |
DPO7054C | 500 MHz | 5 GS/s - 20 GS/s | 25M 点 - 250M 点 | 4 |
DPO7104C | 1 GHz | 5 GS/s - 20 GS/s | 25M 点 - 250M 点 | 4 |
DPO7254C | 2.5 GHz | 10 GS/s - 40 GS/s | 25M 点 - 500M 点 | 4 |
DPO7354C | 3.5 GHz | 10 GS/s - 40 GS/s | 25M 点 - 500M 点 | 4 |
以上既是安泰测试为大家分享的泰克DPO7000示波器的基本技术参数和应用。安泰测试是美国泰克厂家，中国普源精电厂家长期稳定的合作伙伴，经过近10年的发展，安泰测试具有专业的技术选型能力和完善的服务体系，有意者欢迎访问来电咨询。
