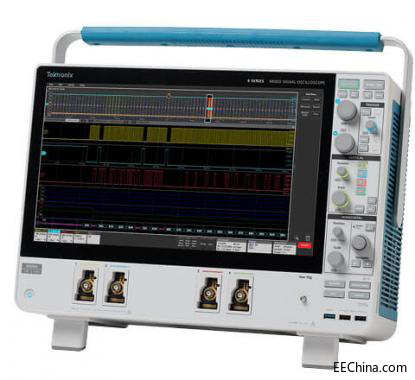

6 系列 MSO 混合信号示波器 主要性能指标

· 15.6英寸高清触摸屏

· 4条模拟通道

· 1 GHz、2.5GHz、4GHz、6GHz、8GHz带宽型号

· 高达12位垂直分辨率

· 高达25 GS/s 的采样率

· 250点的记录长度

· 可接入高性能单端探头、差分探头， TriMode 探头

· 信号发生器1
     任意、正弦、方波、脉冲、锯齿波、三角形、DC 电平、高斯、洛伦兹、指数上升/下降、Sin(x)/x、随机噪声、半正弦、心电图

· 4位数字电压表

· 4 位 AC RMS、DC 和 DC+AC RMS 电压测量

· 8位触发频率计数器

6 系列 MSO 混合信号示波器 主要特点

·  示波器前端 ASIC 芯片 TEK061 实现超低的本底噪声

·  4 FlexChannel 输入，每个 FlexChannel 提供一个模拟信号输入或者通过 TLP058 探头实现 8 路数字通道输入

·  15.6 英寸 (396 mm) TFT 彩色触摸屏

·  任意函数发生功能

生产预定义的信号，快速仿真设计中缺少的器件

捕获模拟或数字输入端信号，传送到任意编辑存储器，并从 AFG 中复制出信号

向任意信号添加噪声，轻松地进行余量测试

·  协议分析

触发、解码和自动搜索最常用的嵌入式设计串行总线标准上的数据包级内容

导出协议解码表，存档测试结果

·  数字电压表和频率计数器

一目了然地迅速验证电压或频率测量

图形读数，提供与测量稳定性有关的信息

·  可以全面升级

在需求变化或在预算允许时，随时增加功能，提高带宽或频谱分析仪的频率范围

·  标配3年保修选配整体保护方案

6 系列 MSO 混合信号示波器 型号
