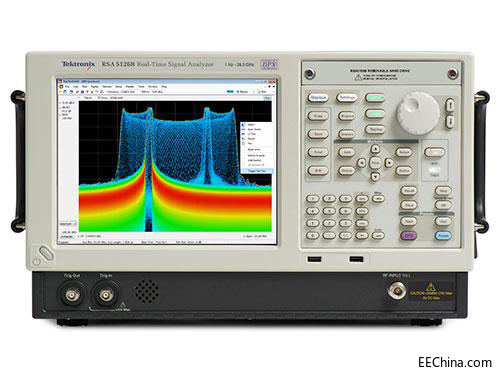

泰克 RSA5000B 实时频谱分析仪(技术参数及应用)
||
使用功能强大、业界领先的 RSA5000B 实时频谱分析仪，准确地可视化和检定设备和组件。这款高级频谱分析仪完成杂散信号的高性能和灵敏度测量的速度比其他频谱分析仪快得多，因此可以迅速、准确且成功地进行传统测量和故障排除。
RSA5000B 实时频谱分析仪 主要性能指标
· 最大频率范围：1 Hz 到 26.5 GHz
· 最大实时带宽和 SDFR：165 MHz，-80 dBc
· 165 MHz 带宽的频率响应：±0.4 dB，1.5°
RSA5000B 实时频谱分析仪 特点
● 独立控件：RBW、VBW、准峰值检测器、零频宽
● 全面的测量：通道功率、OBW、ACRL、杂散、CCDF、频谱图
● 实时查看频域和时域中的事件
● 检测大于 434 ns 的信号，100% 拦截
● 强大触发：所有触发的频率模板、DPX 密度、欠幅、电平、时间判定
● 全面：DPX 频谱、DPX 频谱图、DPX 零频宽
RSA5000B 实时频谱分析仪 主要应用
1、雷达和电子战正常完成：确认和验证雷达和电子战系统和子系统按预期工作，并且在其不按预期工作时进行故障排除；控制时域分析，以更好地查看频域，确保正常操作；查看和测试脉冲信号的最小细节和大趋势。2、频谱管理与频谱监测：带宽有助于检测、分类和查找关心的信号，使其成为干扰搜寻的理想之选。检测其他分析仪漏掉的关心的突发脉冲信号和低信噪比信号，并依靠长记录频谱图了解信号历史和频率模板触发，以及依靠报警辅助文档和无人值守监测功能。3、EMI 预一致性和诊断：执行预一致性测量（使用准峰值检测器）和杂散信号测量，迅速评估 DUT，并确保其通过最终 EMI 一致性测试。如果失败，则使用强大的实时频谱分析 (RTSA) 了解机制并迅速确定根本原因。4、射频故障排除：发现偶发性信号，触发该信号，将该信号捕获到内存，并充分分析该信号
RSA5000B 实时频谱分析仪 型号
型号 | 频率范围 | 实时带宽 | 100% POI 的最短事件时长 | SFDR （典型值） |
1 Hz - 26.5 GHz | 25 MHz、40 MHz、80 MHz、125 MHz 和 165 MHz | 0.434 μs | -80 dBc | |
1 Hz - 15 GHz | 25 MHz、40 MHz、80 MHz、125 MHz 和 165 MHz | 0.434 μs | -80 dBc | |
1 Hz - 3 GHz | 25 MHz、40 MHz、80 MHz、125 MHz 和 165 MHz | 0.434 μs | -80 dBc | |
1 Hz - 6.2 GHz | 25 MHz、40 MHz、80 MHz、125 MHz 和 165 MHz | 0.434 μs | -80 dBc |
