西安现货供应 Keithley 2400 系列 源表

已有 465 次阅读2020-2-21 12:31 |个人分类:吉时利源表| 吉时利, 源表, 2400, SMU, Keithley

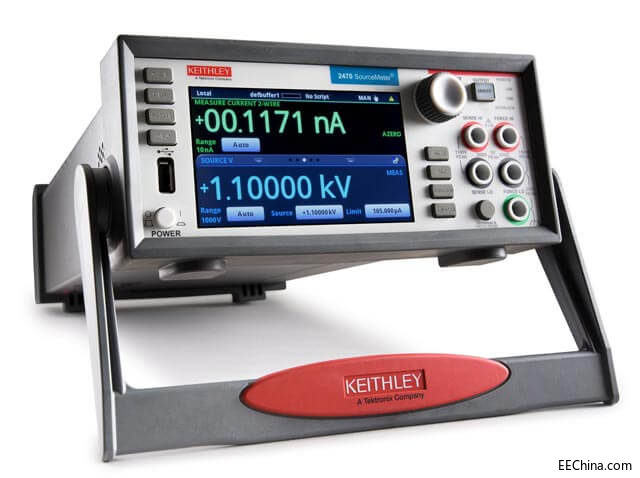

   Keithley 2400 系列 SMU 仪器提供四象限精密电压和电流源/负载,外加触摸屏用户界面上的测量。 这些仪器可同时提供 10 fA - 10 A 脉冲电流和/或 100nV - 200V 电压、1000W 脉冲和 100W 直流总功率的源和测量。

2400 系列 SMU 主要性能指标

· 6½ 位精确分辨率源和测量

· 1 M 个样点/秒数字化测量速度

· 电流:10nA - 7A 直流,10A 脉冲

· 电压:200mV - 200V

· 功率:可达 100W 直流 - 1000W 脉冲

· 可存储 2750 万个数据,具有时间标记

· 5英寸高清触摸屏

配置精密电源、6½ 位数字万用表、电流源、电压源、皮安表、电子负载等。

最大功率包络:100W DC1000W 脉冲

V & I 范围:100nV 至 200V,1pA 至 10A

最佳精度:0.02%6.5 位

最大速度:1 MS/s 采样率100 kS/s 到缓冲区

最大功率包络:100W DC1000W 脉冲

2400 系列 SMU  主要应用

1、MOSFET 器件检定凭借其集成源和测量、电压或电流、直观图形触摸屏显示器上的精度,2400 系列图形 SMU 仪器成为捕获漏电波形系列、门限电压、门电路漏电和跨导的理想之选。2、高亮度 LED 的高速测试使用 SMU 仪器独特的脉冲、电压或电流功能,最大限度地减少 HBLED 自发热,降低对测量精度的负面影响,消除损坏被测设备的担忧。3、VCSEL 测试SMU 仪器是适合激光二极管 (LD) 生产测试的业界最佳直流测试系统,可为激光二极管模块光电二极管电流的电流源和电压-电流监测提供高速度和高精度。 4、检定和验证传感器性能SMU 仪器是检定和验证睡眠和活跃状态期间可能生成和测量超低和低电压或电流信号的传感器的最准确、可靠且方便的方法。 SMU 提供最宽的工作范围、灵敏度、速度和精度,可最大限度地减少错误读数



2400 系列 SMU 主要性能指标

型号

触摸屏

通道

最大电流源/量程

最大电压源/量程

测量分辨率(电流/电压)

电源

2401

1

1A

20V

1pA / 100nV

20 W

2450

1

1A

200V

10fA/10nV

20 W

2400

1

1A

200V

1pA / 100nV

20 W

2460

1

7A

100V

1pA / 100nV

100 W

2420

1

3A

60V

10pA / 100nV

60 W

2410

1

1A

1100V

1pA / 100nV

20 W

2461

1

10A

100V

1pA / 100nV

1000W

2470

Yes

1

1A

1100V

10fA / 100nV

20 W

2440

No

1

5A

40V

10pA / 100nV

50 W



公司名称:西安安泰测试设备有限公司
公司电话:029-88353093
公司网址:www.agitek.com.cn
