供应上海科迎法M12总线分线盒插座式配套插头

已有 499 次阅读2019-9-24 11:22 |个人分类:总线分线盒| 可定制, 高效, 专注

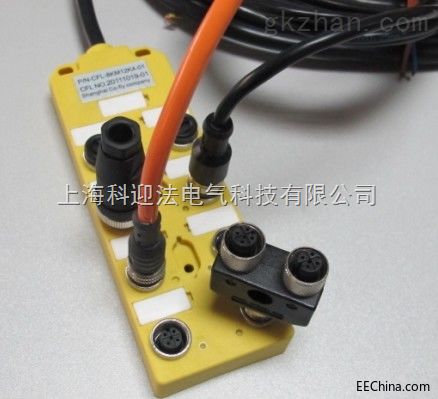

M12 总线分线盒插座式配套插头

M12分线盒由于称呼不同，如M12分线盒，M12总分线盒，M12传感器执行器分线盒，M12传感器执行器接线盒，M12传感器执行器分配器等称呼。

主要产品包括M12连接器与插座（A编码、B编码）、M8连接器与插座、T形分线器、多端口接线盒。产品细分：M12公头分为直型，或为90度弯型。可以预制电缆，或不带电缆。电缆种类PVC，PUR，TPU等。针芯数为3芯、4芯、5芯、6芯、7芯、8芯、12芯。M12母头分为直型，或为90度弯型。可以预制电缆，或不带电缆。电缆种类PVC，PUR，TPU等。孔芯数为3芯、4芯、5芯、6芯、7芯、8芯、9芯、10芯、11芯、12芯。M12 总线分线盒插座式配套插头M8公头为直型，或为90度弯型。可以预制电缆，或不带电缆。电缆种类PVC，PUR，TPU等。带线的有弯型。芯数为3针、4针。4芯位置呈梯形分布。M8母头为直型，或为90度弯型。可以预制电缆，或不带电缆。电缆种类PVC，PUR，TPU等。带线的有弯型。芯数为3孔、4孔。4芯位置呈梯形分布。

技术参数

额定电压	DC12～24V	连接类型M12X1接线盒产品材质明示污染等级：3 接触件材料：铜合金材料接触表面：NIAU 接触件载体材料：AU 夹具本体材料：PVC/PA66 螺圈材料:铜合金密封材料：环氧树脂多芯线截面积：2X0.75－8X025			☆ 本盒11芯电缆，其中：棕色电源正、蓝色电源负，1接地,其余为8个信号线。 ☆ 状态显示:：显示灯黄、绿 ☆ 安装方式：纵横各2个安装孔 ☆ 插头带线、不带线任选。直型、90°弯型任选。本公司均有生产
额定电流	2A I/O
额定电流	4A PORT
绝缘阻抗	100MΩ（DC500V）
耐电压	AC500V 1min
防护等级	IP67
可插接寿命	500周期
直接出线直径	8mm
温度范围	-20～85℃	产品备注：符合RoHS环保CE指令的日期（NEW20100612）上海科迎法电气科技有限公司地通过了ISO9001质量体系认证。
接触电阻	≤8mΩ
产品外形尺寸图			附件	线色		端口序号	孔脚序号	接线功能
			防尘帽标签小白条带线M12插头不带线M12插头	棕		1-8	1	1
				兰		1-8	3	-
				白		1	4	I/O
				绿		2	4	I/O
				黄		3	4	I/O
				灰		4	4	I/O
				粉		5	4	I/O
				红		6	4	I/O
				黑		7	4	I/O
				紫		8	4	I/O
				黄-绿		1-8
