Cadence Allegro小技巧之指定Gerber生成路径

已有 1369 次阅读2014-11-23 13:08 |个人分类:技术分享| 关键词: allegro, gerber

Allegro生成Gerber数据时,默认会保存在与pcb文件相同目录路径下,Gerber数据本身就会生成好几个文件,然后与pcb文件,log文件,临时文件等混杂在一起,不易整理打包Gerber数据,更好地做法是将Gerber数据生成到指定目录,提交给板厂时直接zip一压缩即可,不会遗漏也不会出错。

我们可以通过设定“User Preferences”来指定生成Gerber数据文件的保存目录。

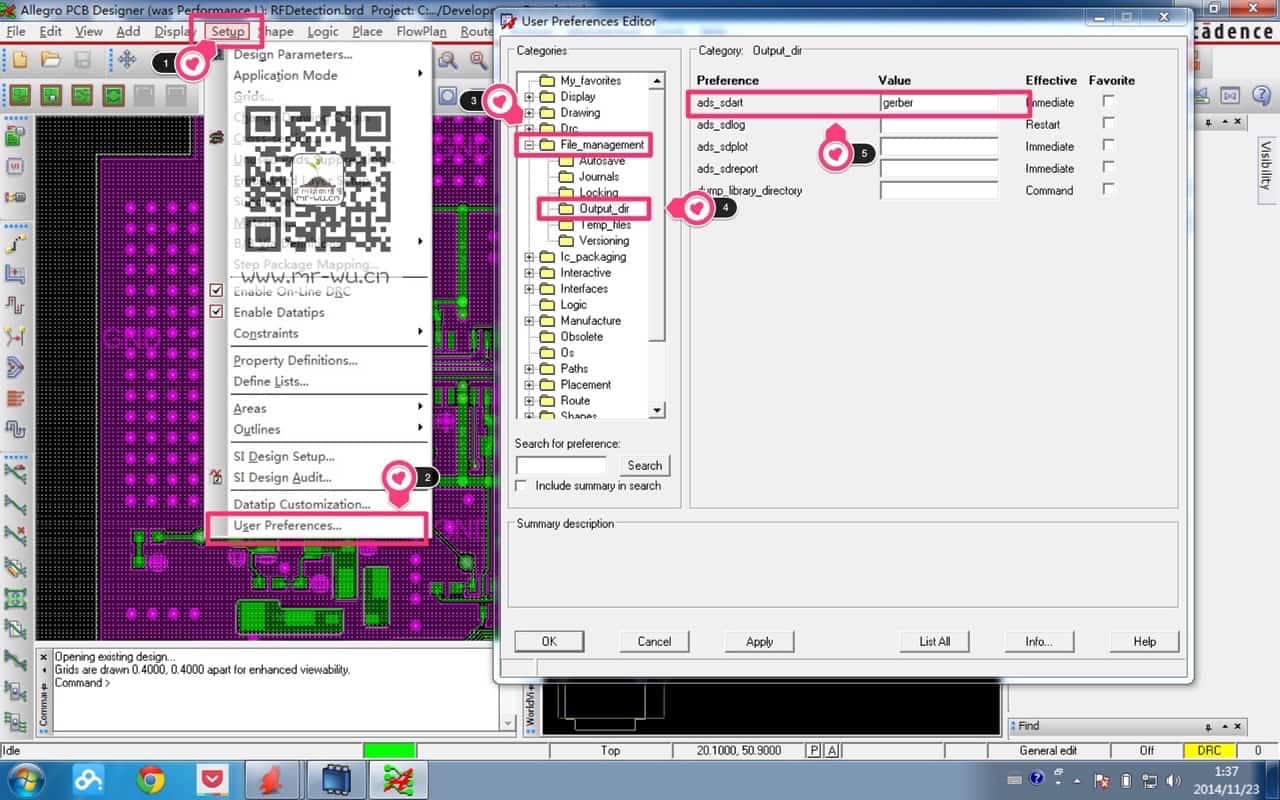

菜单栏“Setup”->”User Preferences…”->”File_management”->”Output_dir”,设定”ads_sdart”项的”Value”内容为指定目录名称,如“gerber”,则在生成gerber数据操作时,会自动在pcb文件目录下生成“gerber”文件夹,在该文件夹下保存有所生成的全部gerber文件。

Cadence Allegro小技巧之指定Gerber生成路径

原创文章,转载请注明: 转载自 吴川斌的博客 http://www.mr-wu.cn/

本文链接地址: Cadence Allegro小技巧之指定Gerber生成路径 http://www.mr-wu.cn/cadence-allegro-specify-gerber-drill-output-path/
