捷迅易联-无线物联 | 扩频LoRa通讯自组网MESH模块介绍
||

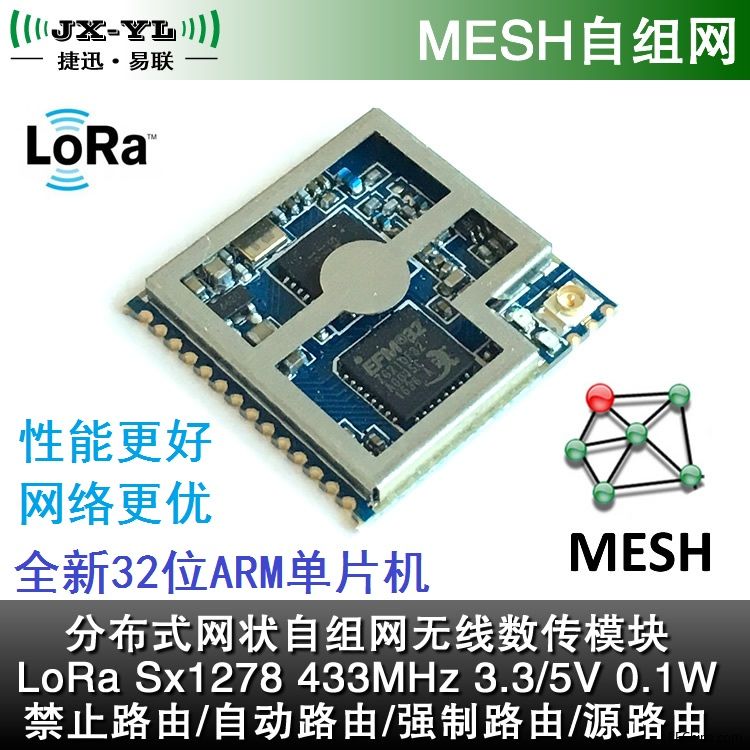

这是一款7级路由的分布式MESH分布式网状自组网的无线数传模块。
模块采用32位ARM低功耗单片机处理器，足够支持复杂的网状自组网协议，同时兼具较低的功耗。支持禁止路由/自动路由/强制路由/源路由多种组网方式。用户不需要对模块进行二次开发，也无需控制组网过程，只需要按照16进制数据帧格式提供数据，即可轻松组网。
模块的无线通讯部分基于Semtech Sx1278 的LoRa扩频调制技术，具有超高接收灵敏度和超强抗干扰能力，同等发射功率下比其他无线方案通讯距离更远，表现出更低的功耗。在开阔环境中单跳通讯距离为视距平均1.5km，当众多模块以最大级数组网时，整个网络可以覆盖半径大约为10km的范围。
用户可以在电脑上通过我公司配套的参数配置软件，或者由用户自己的单片机处理器根据AT指令通讯协议，修改模块的频率、发射功率、网络地址、节点地址、路由生产期、串口速率、串口校验等参数。
MESH网状自组网是分布式的对等网络，能够充分利用网络中的路由冗余，具有优异的网络自愈性、稳定性和极佳的数据吞吐量，其组网耗时很短，所有的设备上电即工作。
模块特点
调制方式：LoRa扩频调制技术
通讯接口：UART-TTL 3.3V电平
数据接头：1.5间距邮票孔接口，可贴片生产
组网方式：分布式MESH网状自组网
数据流向：半双工（可发可收，但收发不同时）
天线接头：第二代ipex天线座，阻抗50Ω，可不焊
路由模式：禁止路由/自动路由/强制路由/源路由
工作环境：工业级-40℃~+85℃，10~90%相对湿度无冷凝
模块参数
传输距离：开阔地单跳视距1km
载波频率：可设400-520MHz
数据格式：1个起始位，8个数据位，1个停止位
串口校验：可设：无校验NO（默认）/奇校验ODD/偶校验EVEN
串口速率：1200-115200bps，默认9600bps
供电电压：可选3.3V或5V，订购时注明
发射功率：100mW(20dBm)
接收灵敏：-148dBm@1200bps
功耗大小：发射≤120mA，接收≤15.2mA
休眠时间：2s
转发时间：200ms
外观尺寸：裸板 23mm*23mm*3.5mm
应用案例
四表集抄：水表、电表、气表、热表等无线抄表；
智慧农业：灌溉控制、农田数据采集、温室大棚监测；
智能家居：无线开关、智能灯泡、家电控制、智能锁；
手持设备：点菜机、手抄机、扫描枪、对讲机；
智能交通：交通信号灯无线遥控、路灯集中控制系统；
数据采集：电子衡器、粮情测控、水文水利监测；
安防系统：无线报警器、电子围栏、摄像机云台控制；
智慧城市：楼宇节能、井盖防盗监控、车位管理；
医疗管理：老人呼叫器、婴儿监护仪、医疗设备仪表监测；
会议设备：投票表决器、评分评价器、抢答器、无线音箱；
资产管理：人员定位监测、物资设备定位监测；
无线传感：温湿度、压力、液位、震动等无线传感；
工控系统：PLC数据传输、自动化控制；
能源管理：火力、水力、风力、光伏发电等变电站维护；
穿戴设备：手表、狗环、耳标、胸牌、挂件；
产品详细了解:http://www.rf-module.cn/products.xq.asp?id=163
