NXP i.MX6ULL Cortex A7核心板开发板
MY -IMX6 -CB140 是明远智睿基于 NXP i NXP i.MX 6UltraLite,i.MX 6ULL 应用处理器设计研发的嵌入式核心控制模块.
核心板采用邮票孔的连接方式.i.MX 6UltraLite,i.MX 6ULL 扩展了i.MX6系列,它是一个高性能,超效处理器采用先进
系列,它是一个高性能.超效处理器采用先进的ARM.Cortex-A7内核,运行速度高达528MHz . i.MX6UltraLiteL,i.MX 6ULL应用处理器包括一个集成的电源管理模块,降低了外接复杂性并简化上时序集成的电源管理模块,这个系列的每处理器提供多种存储器接口，其中包括 16 位 LPDDR2 LPDDR2.DDR3 .DDR3L .原始和管理的NAND 闪存、闪存、NOR 闪存.eMMC .Quad SPI uad SPI 和各种其他接口,用于连外围设备如 WLAN .Bluetooth .GPS.显示器和摄像头传感.
MY-IMX6ULL-CB140核心板参数
核心板 | MY-IMX6ULL-CB140 |
CPU | IMX 6UltraLite,IMX 6ULL |
内存 | DDR3 256MB,可扩展到512MB |
存储 | 4GB EMMC，兼容至64GB |
供电电压 | 5V |
工作温度 | 商业级：-20°C至85°C |
| 工业级：-40°C至85°C |
开发板正面图：

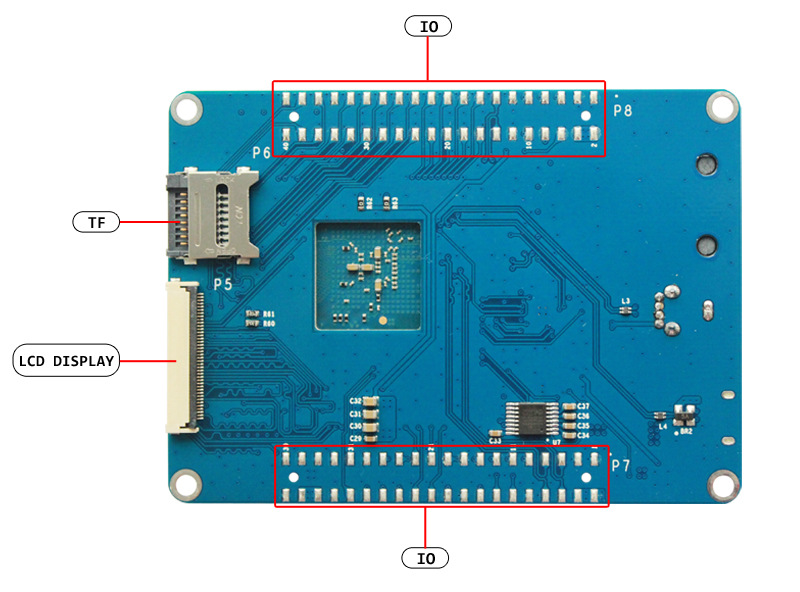

开发板背面图：
图示模块:
序号 | 接口 | 功能 | 接口形式 | 丝印 |
1 | 5V_IN | 电源输入 & MFG Tool烧录口 | Micro USB | P4 |
2 | USB_Host | USB 2.0 | USB_A | P3 |
3 | ENET | 10/100-Mbps以太网 | RJ-45 | P2 |
4 | DEBUG UART | 调试串口 | PH 1.25 排母（4针） | P1 |
5 | BOOT MODE | 启动模式选择 | 拨码开关（2位） | SW2 |
6 | RESET & WDOG | 复位按钮 & 看门口 | 按键（两脚） | SW1 |
7 | TF | TF卡 | TF卡座（翻盖式） | P6 |
8 | LCD DISPLAY | LCD显示接口 | FPC插座（翻盖式，40 Pin） | P5 |
9 | IO | 功能插座 | 双排插座（40 Pin） | P7、P8 |
10 | USER LIGHT | 用户LED灯 | LED灯（4个 | D1~4 |
11 | POWER LIGHT | 电源指示灯 | LED灯（2个） | D5~6 |
| ARM® CortexARM® Cortex-A7 ，运行频率 528 MHz 528 MHz ，128 KB L2 128 KB L2 128 KB L2 缓 |
| 并行 LCD 显示，分辨率高达 WXGA (1366x768) WXGA (1366x768) |
| 8/10/16/24 位并行摄像头传感器接口 |
| 16 位 LP -DDR2, DDR3/DDR3L DDR2, DDR3/DDR3L |
| 8/16 位并行 NOR FLASH / PSRAM NOR FLASH |
| 双CAN接口 |
| 集成PMU电源管理模块。可为芯片供电，并驱动外部组件，具有RMII支持和L2交换机的双IEEE 1588 10/100以太网 |
| 具有PHY的双高速USB |
| GPU 3D |
| 热保护温度传感器 |
| 最高支持8个通用12位ADC和一个2Msps ADC |
| 多个连接端口(8xUARTs、SSP、SDIO、SPI、I2C、I2S) |
| 摄像机接口 |
| 摄像机接口 |
| 高集成度的邮票孔引脚 |
