对于许多汽车和工业应用来说，陶瓷电容器是一个很好的选择，但有时设计师们被不同种类的设备所迷惑。在这篇文章中，我们概述了这个分类方案，并介绍了一些针对汽车应用程序优化的最新磁盘电容器。

　　由于高能量和恶劣的环境与电压和脉冲相关联，因此必须小心地选择与电源连接的电容器应用。有两种连接方式，因此可以区分两种类型的应用。在一种情况下，电容器直接与电源并联，而没有任何其他阻抗或电路保护;另一方面，电容器与其他电路串联在一起。en60384

　　-14除额定电压外，将X和Y电容按其在操作中所暴露的峰值脉冲电压分为亚类。

　　类我电容器

　　第一类电容器是用于未绝缘的应用程序，在这种情况下，电容器的失效不会导致由于接地的外壳而产生危险的电气冲击。然而，如果出现双误，它可能打开保险丝或打开断路器，引起火灾。

　　第一类电容器冲击风险图像。

　　图1:I类电容器冲击风险。

　　二类电容器

　　II类电容器的用途是在电容器失效的情况下使用，如果绝缘损坏，则会产生危险的触电。II类电容器必须用于绝缘电气设备和机器，以降低损坏绝缘材料的风险，从而避免对人类和动物造成危险。

　　二级电容器冲击风险图像。

　　图2:II类电容器冲击风险。

　　en60384

　　-14根据在运行过程中所接触到的峰值脉冲电压和额定电压，将X电容分成3个子类。这些峰值脉冲可以由架空电缆中的闪电引起，在邻近设备上的开关激增，或者在用于抑制干扰的装置中(见表1)。

　　表1

　　表1

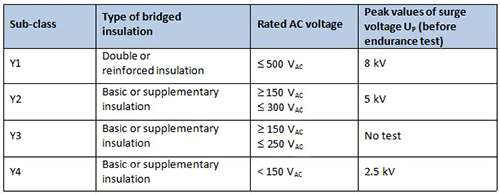

　　Y类电容进一步分为4个子类——Y1、Y2、Y3、Y4——如表2所示。

　　表2

　　表2

　　在多年的经验基础上，Vishay开发了几个RFI系列产品，实现了跨线和线旁路应用的严格安全标准。因此，Vishay有能力提供各种不同分类的电容器。其中包括最常见的类X1

　　/ Y1和X1 / Y2。Vishay最常见的类的X和Y等级可以在下面的表3中找到。

　　表3

　　表3

　　Vishay安全级交流电容器的安全标准。

　　一些国家权威人士指出，安全是这些组件的首要任务。因此，制定了iec60384 -14(世界标准)和UL

　　60384-14(美国标准)等国际安全标准。国家当局规定，必须证明电磁干扰电容器与电源并联直接连接，必须被证明符合这些标准。认可的产品获得安全证书。安全标准见表4。

　　表4

　　表4

　　Vishay安全额定交流电容器的直流使用确认。

　　规范考虑过滤:

　　交流额定滤波器电容器可以在连续直流电压下运行，但其功能不受限制。最大允许直流电压与指定的交流操作相同。在只对电容器施加直流电压的情况下，线路对地电流(泄漏电流)将接近于零，因此不会对整个系统泄漏电流造成影响。选择合适的滤波电容器，可以作为交流操作的选择，考虑到直流电压的影响可以忽略不计的泄漏电流。

　　安全机构的考虑:

　　虽然交流额定滤波器有相应的标签，但直流操作不会违反UL、CSA或VDE安全机构授予的安全电容器的批准，前提是电流和电压的数值都不超过。例如，Vishay

　　VY1系列和440L系列按照安全机构IEC60384-14和UL60384-14的标准对500

　　VAC进行了Y1评级。因此，对这些安全机构来说，连续运行500伏直流电是可以接受的。在寻求系统安全批准时，可能需要制造商列出直流操作模式。预计只有非常罕见的情况下，安全机构才会坚持进行额外的过滤测试。

　　用于汽车应用的陶瓷电容器

　　在工业电子产品中，零件必须在极端的条件下运行，因此有一种持续的趋势，即更高的质量和可靠性标准。这就要求使用寿命较长的电子元件和最大的可靠性。为了满足工业市场的需求，Vishay

　　Intertechnology将推出一套全新系列的含铅Y2级陶瓷安全电容器，这是该公司已完善的VY2系列产品的进一步发展，提供了前所未有的质量和可靠性。

　　除了符合iec60384 -14安全标准外，新的Vishay

　　AY2系列电容器也符合AEC-Q200规范，包括对无源元件的最严格的压力测试。两个标准之间的差异的一个很好的例子就是温度循环。iec60384

　　-14标准要求电容器在整个工作温度范围内经过5个完整的周期。相比之下，AEC标准要求至少1000个温度周期。

　　新的Vishay

　　AY2电容器的性能达到了无与伦比的水平，经受了高达3000次的温度周期而没有一次失败——远远超过AEC-Q200标准。由于其具有优良的鲁棒性，电容器提供了最高水平的质量和可靠性。他们结合了最新的陶瓷材料，电容器设计和生产技术。
