iTOP-4412开发板丨4418开发板丨IMX6开发板- 硬件-7寸屏幕亮度调整

已有 919 次阅读2018-4-27 15:07

基于迅为iTOP-4412开发板丨4418开发板丨IMX6开发板- 硬件-7寸屏幕亮度调整

如果用户在实际应用场合,使用 7 寸屏幕,需要调整 7 寸屏幕最高亮度,可以参考本文
档来修改硬件来实现。
第一种方法是修改屏幕转接板上的电阻,第二种方法是直接修改屏幕背面的柔性 PCB 上
的电阻。原理是修改背光电压,调整电阻,让背光电压升高,亮度就高一些。
1 转接板上电阻修改

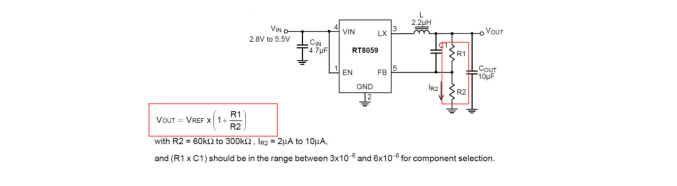

如下图所示,转接板原理图,调整 R1 和 R2 的值,但是要注意 LED+输出最大只能是

3.3V!

如下图所示,输入电压和 R1 以及 R2 电阻的关系。

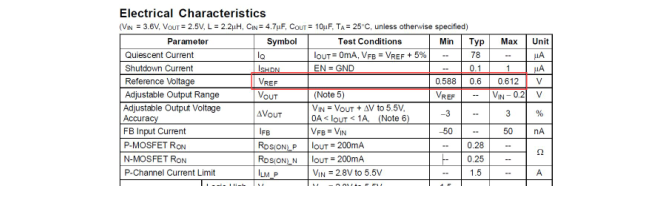

Vref 数值如下图所示。

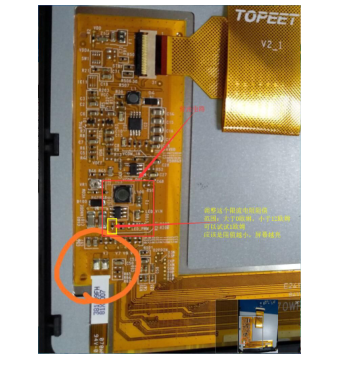

2 柔性 PCB 上的电阻修改
如下图所示,由于屏幕厂商没有提供原理图,而且不同批次使用的电源芯片不一样,这
个电阻可能不一样。用户可以根据实际情况作出修改,搜一下这个电源芯片 datasheet,这里

修改的是限流电阻,轻微的改动可能调整的幅度很大。目前版本可以按照下图修改。

详情了解:http://topeetboard.com/  更多了解:https://arm-board.taobao.com/
