基于XCVU440T的多核处理器多输入芯片验证板卡
|
一、板卡概述
本板卡系北京太速科技自主研发的基于6U CPCI处理板，适用于多核处理器多输入芯片验证的应用。芯片采用工业级设计。

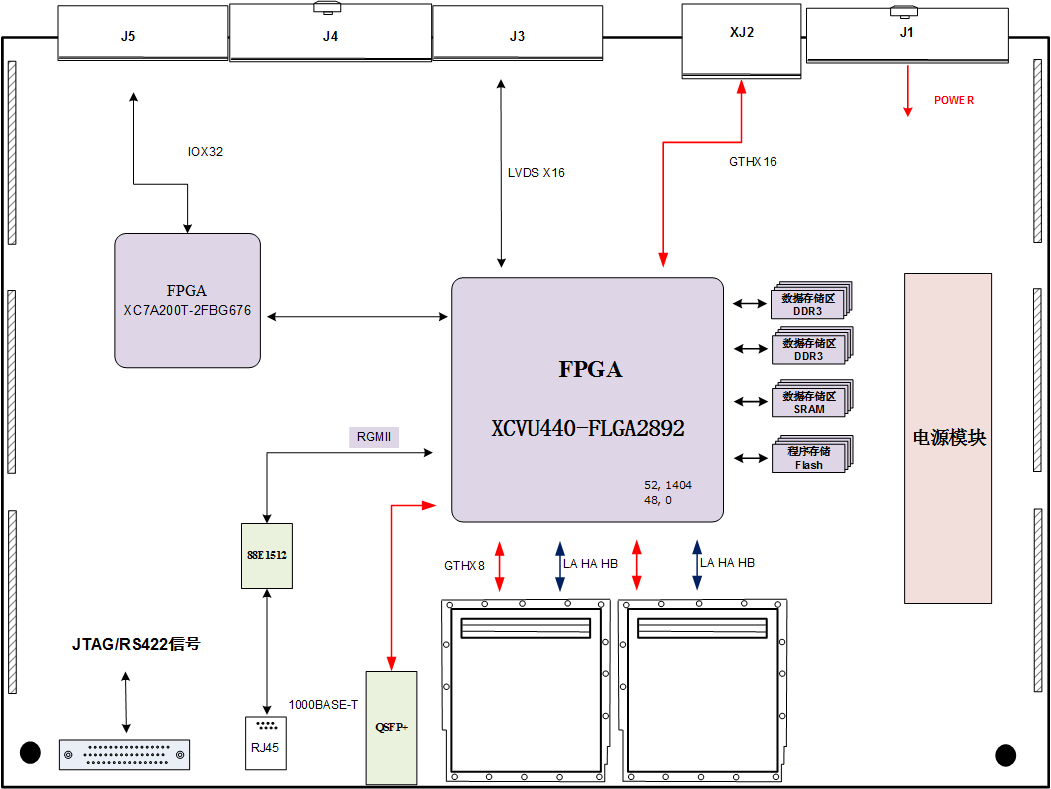

基于XCVU440T的多核处理器多输入芯片验证板卡基于6U CPCI架构，是单机中的一个计算控制板卡，以Xilinx XCVU440-FLGA2892 FPGA（作为处理器载体）为核心，FPGA XC7A200T作为信号的的电平转换功能，辅助外围接口驱动芯片，完成双FMC，光纤，网络，3.3V IO的扩展，为用户完成控制及计算，芯片验证提供充分的可能性。验证板原理框图如下：
|
|
二、板卡简介 2.1 存储 |
存储区可配置FLASH、SRAM、DDR3-SRAM，按照目前元器件可获得性及需求，为单板配置：
1）FLASH：(64M×16bit/片)×3片，（可选S29GL01GP，32bit数据+8bit校验，共40位并行）；
2）SRAM：（1M×16bit/片×3片）/组×2组，（可选IS61WV102416， 32bit数据+8bit校验，共40位并行）；
3) DDR3: 两组DDR3颗粒，每组容量256M×16 共3片，40bit。
|
|
2.2 前面板接口
- 支持2个FMC-HPC接口，每个FMC支持GTH x8，LA、HA、HB接口。
- 支持1个QSFP+接口。
- 支持1个1000BASE-T千兆以太网。
- 支持JTAG调试。
- 支持多路RS422信号。
|
|
2.3 CPCI接口
- J1 提供板卡供电接口,单电源+12V
- XJ2支持GTH x16。
- J3支持 LVDS x16对。
- J4、J5支持LVDS x32对
|
|
三、物理特性
- 尺寸：大小为233mm x 160mm
- 工作温度：商业级 0℃ ~ +55℃，工业级-40℃~+85℃
- 工作湿度：10%～80%
|
|
四、供电要求
- 单电源供电，整板功耗：30W
- 电压：DC +12V， 5A
- 纹波：≤10%
|
|
