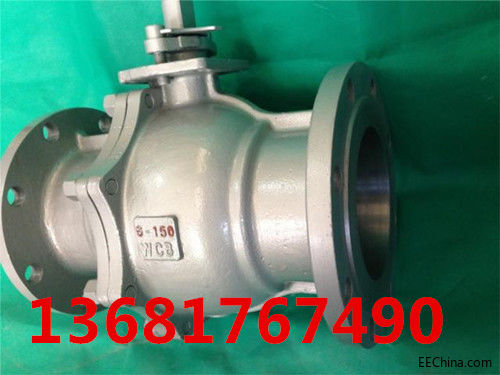

美标球阀

已有 559 次阅读2017-8-20 04:03 | 美标球阀

美标球阀以下美标球阀(是由上海亿芃阀门有限公司提供的,如果您对美标球阀(有意向或者想了解更多美标球阀(的相关信息如:价格、型号、图片,欢迎来电垂询、洽谈联系人【李雅欣经理



球阀是用带有圆形通孔的球体作为启闭件,在阀杆驱动下球体围绕阀杆中心作90度旋转,完成启闭功能。根据球阀的结构形式,主要有浮动球阀和固定球阀两种;根据球阀的材料构成,主要有铸钢球阀、锻钢球阀两种;根据球阀密封面的特点,主要有软密封球阀和金属硬密封球阀两种;根据球阀阀体结构,主要有分体式球阀、上装式球阀和全焊接球阀三种。球阀用于截断或接通管路中的介质,广泛应用于石油炼制、长输管线、化工、造纸、制药、水利、电力、市政、钢铁等领域,特别是在石油、天然气、国家储备油库以及炼油裂解装置上广泛应用。其强度、安全性、耐恶劣环境性等在设计时进行了特殊考虑,适用于各种腐蚀性和非腐蚀性介质。选用不同的材质,可分别适用于输送水、蒸汽、油品、天然气、硝酸、醋酸、氧化性介质、尿素等。球阀结构紧凑,密封可靠,密封面与球面常在闭合状态,不易被介质冲蚀,易于操作和维修。

结构特点

1、球阀在全开和全闭时,球体和阀座的密封面与介质隔离,因此高速通过阀门的介质不会引起密封面的侵蚀;

2、球阀结构简单、密封性好,启闭力矩小;

3、具有最低的流阻(实际接近为零);

4、缩径或全径;

5、法兰端面或对接焊端面;

6、软密封球阀都具有防火防静电装置;

7、阀杆为防喷设计,可防止因操作不当而造成阀杆从阀体里喷出;

8、能够配套各种驱动装置的连接盘。驱动装置包括手柄、蜗轮、电动、气动、气液联动、电液联动等;

9、位置调整方便。在线更换或安装执行机构时,无法看清球孔位置,BTL球阀提供一个特殊的“定位槽”,可以非常容易和准确的找到球阀全开、全关的位置。方便执行机构限位装置的调整;

10、对于端部为焊连接的阀门,可以根据用户管道材质等级响应调整阀门端部材质(过渡段),以保证材质强度的适配性和可焊性。两端加袖管的阀门,袖管的长度能保证现场焊接操作对密封材料不产生影响;

11、埋地设计。埋地安装的阀门,阀杆根据工程的需要加长,以便地上操作,并将相应的注脂、排污和放空装置由管子引伸至地上。

设计规范

设计标准:ISO14313/API 6DAPI 608BS 5351GB/T 19672 GB/T 12237

结构长度:ISO14313/API 6DASME B16.10GB/T 12221

连接标准:ASME B16.5ASME B16.47GB/T 9113JB/T 79HG/T 20592 HG/T 20615

防火要求:API 6FAAPI 607

压力试验:API 6DAPI 598GB/T 13927GB/T 26480

温度压力标准:ASME B16.34GB/T 12224

性能参数

主体材质:碳钢、不锈钢、合金钢

公称通径:NPS1/2"20"   DN15~DN500

压力范围:Class150900  PN10~PN160

工作温度:-196℃~+600

应用范围:石油、化工、冶金、轻工、电站、城建供水、低温工况以及输油、输气、天然气等长输管线。

上海亿芃阀门有限公司坚持以“品质优异,质量第一”,信守“务实诚信、薄利多销、优质创新”的经营理念,坚持“客户第一”的原则为广大客户提供优质的服务。热诚欢迎各界朋友前来洽谈业务,竭诚与国内外商家双赢合作,共同发展,共创辉煌!欢迎您的来电咨询。

上海亿芃阀门有限公司---全心---全意---竭诚---为您---服务

联系人:李雅欣 13681767490

联系号码: 021-31263793

传真:0516-87898287

QQ1909707341

邮箱:1909707341 @qq.com
