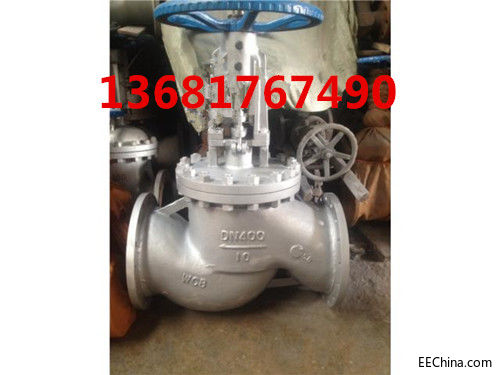

国标截止阀DN400

已有 490 次阅读2017-8-19 05:52 | 国标截止阀DN400

上海亿芃阀门有限公司提供【国标截止阀DN400截止阀DN400信息】最新价格和参数,如有需要了解国标截止阀的最新资料,欢迎您的来电!联系人【李雅欣经理



截止阀的启闭件是塞形的阀瓣,密封面呈平面或锥面,阀瓣沿流体的中心线作直线运动。阀杆的运动形式,有升降杆式(阀杆升降,手轮不升降),也有升降旋转杆式(手轮与阀杆一起旋转升降,螺母设在阀体上)。截止阀只适用于全开和全关,不允许作调节和节流。

  截止阀属于强制密封式阀门,所以在阀门关闭时,必须向阀瓣施加压力,以强制密封面不泄漏。当介质由阀瓣下方进入阀六时,操作力所需要克服的阻力,是阀杆和填料的磨擦力与由介质的压力所产生的推力,关阀门的力比开阀门的力大,所以阀杆的直径要大,否则会发生阀杆顶弯的故障。近年来,从自密封的阀门出现后,截止阀的介质流向就改由阀瓣上方进入阀腔,这时在介质压力作用下,关阀门的力小,而开阀门的力大,阀杆的直径可以相应地减少。同时,在介质作用下,这种形式的阀门也较严密。我国阀门“三化给”曾规定,截止阀的流向,一律采用自上而下。

结构特点:

1、截止阀是依靠阀杆压力,使阀瓣密封面与阀座密封面紧密贴合,阻止介质流通。属于强制密封式阀门。

2、截止阀介质流向有“低进高出”和“高进低出”两种,只许介质单向流动,安装时有方向性。

3、截止阀阀体的结构形式有直通式、直流式和直角式。

4、截止阀开启时,阀瓣的开启高度达到截止阀公称直径的25%30%时,流量即已达到最大,即表明截止阀已达到全开位置。

5、密封面不易磨损及擦伤,密封性好,启闭时阀瓣与阀体密封面之间无相对滑动,因而磨损与擦伤均不严重,密封性能好,使用寿命长。

6、启闭时,阀瓣行程小,因而截止阀高度比闸阀小,但结构长度比闸阀长。

7、流体阻力大,因阀体内介质通道较曲折,流体阻力大,动力消耗大。

设计规范

设计标准:BS 1873ASME B16.34GB/T12235

结构长度:ASME B16.10GB/T 12221

连接标准:ASME B16.5GB/T 9113JB/T 79HG/T 20592ASME B16.25

压力试验:API 598GB/T 13927GB/T 26480JB/T 9092

压力与温度等级:ASME B16.34 GB/T12224

性能参数

主体材质:碳钢、不锈钢、合金钢

公称通径:NPS 2″~NPS 24 DN50DN600

压力范围:CL150CL900     PN10PN160

工作温度:-196℃~+600

应用范围:可应用于自来水、污水、建筑、食品、电力、医药、冶金、轻纺、能源等流体管线上作切断或调节以及节流使用。

上海亿芃阀门有限公司坚持以“品质优异,质量第一”,信守“务实诚信、薄利多销、优质创新”的经营理念,坚持“客户第一”的原则为广大客户提供优质的服务。热诚欢迎各界朋友前来洽谈业务,竭诚与国内外商家双赢合作,共同发展,共创辉煌!欢迎您的来电咨询。

上海亿芃阀门有限公司---全心---全意---竭诚---为您---服务

联系人:李雅欣 13681767490

联系号码: 021-31263793

传真:0516-87898287

QQ1909707341

邮箱:1909707341 @qq.com
