ZSFM、ZSFG雨淋报警阀



一、组成特点及应用范围

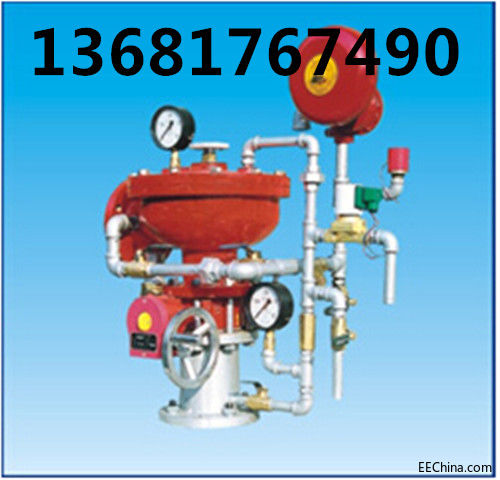

ZSFM雨淋报警阀为隔膜式结构，是由信号蝶阀、单向阀、手动快开阀、电磁阀、压力表、试警铃球阀、过滤器、压力开关、水力警铃、放水阀、防复位锁止装置等组成，与供水管网、火灾探测器、火灾报警器及洒水喷头分别组成下列系统：
　　雨淋系统配工开式喷头．其特点是发现火警后，可以瞬间像下雨般喷出大量的水覆盖或隔离整个保护区，它适用于火灾危险性严重，贮存和加工易燃易爆的建筑物和场地。
　　水幕系统配置水幕喷头，其特点是能将喷出水形成一定密度的水帘幕，达到阻止火势蔓延、防火分隔的作用，可在一些大型厂房、仓库、商场、展厅等建筑中做防火分隔。
　　水雾系统配水雾喷头，特点是在一定水压下将水流喷成雾状，达到冷却、窒息等灭火目的，可用来扑救电气设备火灾及扑灭与水起化学反应的固体和闪点高于66℃的可燃液体火灾。

二、工作原理

隔膜雨淋阀采用信号蝶阀作为控制阀门，确保系统安全可靠。它是利用隔膜运动实现阀瓣的启闭，由隔膜将阀分为压力腔和工作腔。由于上、下受水力作用面积的差异，实现密封。当发生火灾时，火灾探测器发出信号，通过火灾报警器（或消防控制中心），实现自动打开隔膜雨淋阀上的电磁阀（也可手动打开快开阀），使压力腔的水快速排出，泄压后作用于阀瓣下部的水迅速推起阀瓣进入系统管路喷水灭火。同时水流向报警管网，使水力警铃发出报警声，开通压力开关，给值班室发出信号或启动消防泵供水。
　　隔膜雨淋阀装有防复位装置，该装置已申请国家专利。其结构及原理：阀盖上装接有防复位本体、锁块等，锁芯连接在与阀体相连的阀瓣上，阀瓣随着阀开启上升，锁芯也跟着上升，上升中推锁头，升至锁头上部而被锁止住，防止了阀瓣回位。灭火后，关闭手动快开阀或电磁阀，将手轮旋转90°到复位位置，则锁芯脱离锁块使隔膜雨淋阀又能自动复位，雨淋阀随即关闭，然后再将手轮逆时针旋转90°到锁止位置，使系统又回到伺应状态。

三、主要技术参数

产品型号规格	额定工作压力	外形尺寸			连接参数		电磁阀
		长	宽	高	螺孔中心距	孔径
ZSFM100	1.2MPa	690	510	860	Φ180	8-Φ18	DFC-15 DC24V
ZSFM150		740	590	910	Φ240	8-Φ23
ZSFM200		1080	720	1160	Φ295	12-Φ23



自动喷水灭火系统



四、安装与维护

1.系统安装时，应按GB5135.6-2003规定进行。将主供水信号蝶阀、雨淋阀、电磁阀等集中在保护区附近的控制室内，室内温度不宜低于4℃,以免冰冻影响系统功能，控制室不宜过远，以免一旦发生火灾，因雨淋阀管网过长致使洒水延迟。

2.ZSFM隔膜雨淋阀应竖直安装，一般距地面高度宜为1.2m，两侧距墙不少于0.5m，正面距墙1.2m，在阀后1-2m内设信号蝶阀以便系统调试使用。信号蝶阀接线时，打开塑料罩壳在接线板红线接24V电源，将黄线（或蓝线一起）接至消防控制中心，作为输出信号。接线完毕，可旋转手轮检查有无启闭信号输出。

3.系统放水阀，手动快开阀，电磁阀，水力警铃等排水处均应设置地漏使排出水分别流入下水道，排水管直径不应小于雨淋阀配套通径的2倍。

4.水力警铃应设在建筑物的主要通道或经常有人停留的场所附近，管径为20mm，总长不应大于20m，距报警阀高度不应大于5m。

5.自动喷水灭火系统的每台雨淋阀安装喷头数应由水力计算来确定，应保证管道内水流速5-lOm/s。

6.雨淋阀调试开通在安装完毕后，可关闭阀后信号蝶阀，打开放水阀，然后开启电磁阀或手动快开阀，使隔膜压力腔泄压，雨淋阀开启。水从放水阀排出。

7.系统投入正常运行后，必须按规定进行维护检查，经常检查信号蝶阀开启情况，电磁阀应每月检查并应作启动试验，动作失常时应及时更换。
