青翼科技 基于PCIe总线架构的4路10G光纤通道适配器

已有 855 次阅读2017-4-12 10:24 | PCIE接口、, 光纤通道、SATA

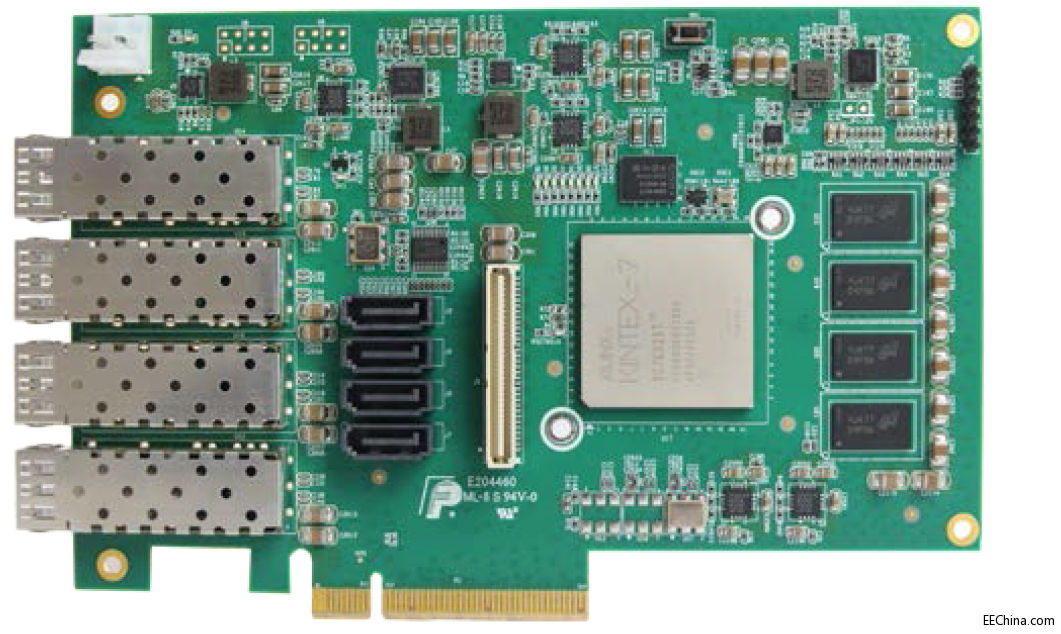

PCIE730是北京青翼科技(www.tsingesech.com)一款基于PCI Express总线架构的410G光纤通道适配器,板卡具有4通道SFP+万兆光纤接口,x8 PCIE主机接口,具有164DDR3 SDRAM作为高速缓存,可以实现4通道光纤网络数据的高速采集、实时记录和宽带回放。

         该板卡还具有4SATA接口,可以实现光纤数据的高速存储,支持SATA3.0标准,最大存储带宽可以达到1.6GByte/s

         该板卡为标准全高半长PCIE尺寸,适合于目前主流的服务器或工作站,可广泛应用于数据中心、服务器加速运算等场景,也可用于半实物仿真系统中。

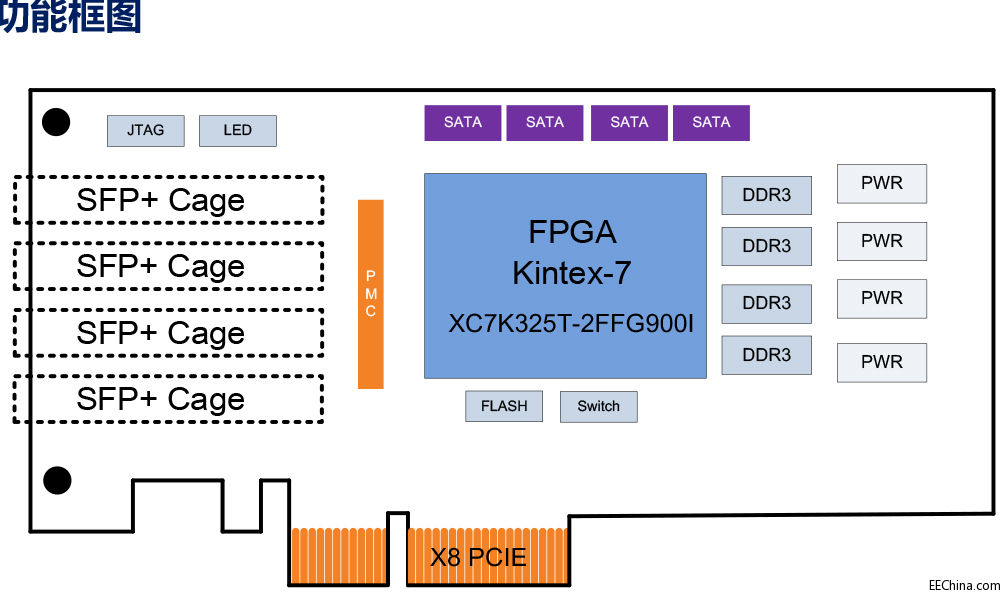

主要功能

  1.标准PCI Express半长卡;

  2.符合PCI Express Gen2.0规范,可选x1x4x8模式,带宽40Gbps

  3.光纤传输性能:支持4SFP+万兆光纤,10Gbps/lane线速率;

  4.光纤传输协议:支持AuroraRapidIO等多种高速协议;

  5.动态存储性能:1642GByte DDR3 SDRAM,理论带宽12.8Gbyte/s,效率高达90%

  6.SATA存储性能:支持x4 SATA3.0

  7.PCIE DMA性能:上行与下行带宽可以达到3GByte/s

  8.板卡具有4路光耦隔离输入、4路光耦隔离输出数字离散IO

 9. 板载1PMC IO接口,用于GPIO扩展;

  10.板载1128Mbyte BPI Nor Flash,用于FPGA的加载;

接口特征

  1.前面板支持4SFP+ Cage(最大支持10Gbps/lane);

  2.板上4SATA接口;

  3.板上1PMC IO接口;

软件支持

  可选集成板级软件开发包(BSP):

  1. FPGADDR3接口测试程序;

  2. 410G光纤接口程序,支持AuroraSerial RapidIO协议;

  3.光纤PCIe链路演示DEMO

  提供驱动程序以及应用程序接口(API):

   1.支持Windows 7 32/64位操作系统;

   2.支持Win Server2008/2012
