安诺尼手持频谱仪NF-5035S电磁辐射分析仪

已有 1259 次阅读2017-1-17 14:20 |个人分类:手持频谱仪| 安诺尼手持频谱仪, 电磁辐射分析仪, 场强仪

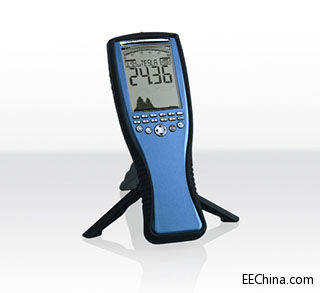

安诺尼手持频谱仪HF-5035S

基本描述:

NF-5035S主要提供电磁场的测量,有多种测量模式可供选择,扩展后频率测量范围可达:1Hz30MHz,当选用pbs1附件时测量范围:100PT200mT;磁场测量范围:1μG200G;电场测量范围:1V/m50kV/m,当选用模拟输入时感应电压的测量范围:200nV200mV,当用选件005时提供12位双数字下变频滤波功能,分辨率带宽为:0.3Hz1MHz(步进:1-3-10)。

主要的测量单位有:VV/mTGA/m

主要检波方式有:均方根检波、最大/最小检波;

调制方式有:调频和调幅;

主机输入端是一个高阻抗的SMA接头;

内置音频装置;

测量精度为:3%

接口为:USB2.0/1.1

主机尺寸:250×86×27mm

主机重量:420g

产品质保期:10年。

产品亮点:

内部集成3D传感器,数据内存:64K,通过001选件增加至1M,根据DIN/VDE 0804显示计算界限,更强更明亮的液晶显示,步进表盘可以轻松用菜单操作和音量控制,同时显示频率和信号强度,内部软件更新,通过USB实时远程控制,快速傅立叶变换频谱分析仪,保持功能,高性能的数字信号处理器,大屏高分辨率多功能液晶显示屏,1/4三脚架。

应用举例:

牵引供电,供电线路和线缆,变压器,电源和谐波,节能电灯能量,开关电源,薄膜液晶电视显示屏,135kHz的射频识别系统,数字用户线路,非对称数字用户电路,甚高速数字用户电路,13.56MHz射频识别系统,30MHz以内各种家庭、工业、办公环境的应用。

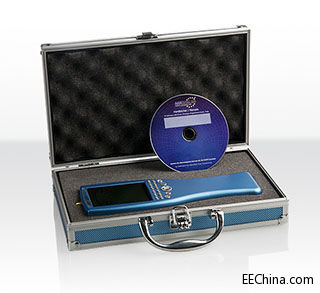

产品清单:

一台5035设备,005选件(12位双数字下变频铝箔功能),集成的电场和磁场天线,1300mAh可充电电池,内有泡沫保护的铝制外壳,详细地英文操作手册和光盘。

扩展选件:

l  选件0011M存储扩展)

当使用数据记录时标准卡容量很快会存满,这时扩展卡就会显得是一个特别的存在,标准卡只有64k只能存储大约100条记录,而扩展卡可以存储大约10000条。

l  选件005(采样速率64M/S12位双数字下变频滤波器)

这种边缘锐利的双数字下变频滤波器可以非常快速、干净、精确的滤波,可以大大的增强感应灵敏度。没有选件的灵敏度为:0.1nT,有选件是灵敏度为0.001nT,在考虑到它迷人的价格,对于专业的测量来说选件是必备的。

l  选件UBBV240dBm低噪声外部宽带前置放大器(1kHz8GHz

它是一个高增益低噪声的宽频外部前置放大器,增益达40dBm,利用EN55011EN55022EN50371做电磁兼容测试时,可以测量极微弱的信号。如果使用BicoLOG天线或PBS1近场探头和电磁兼容嗅探器外加宽待前置放大器必能得到更好的性能。

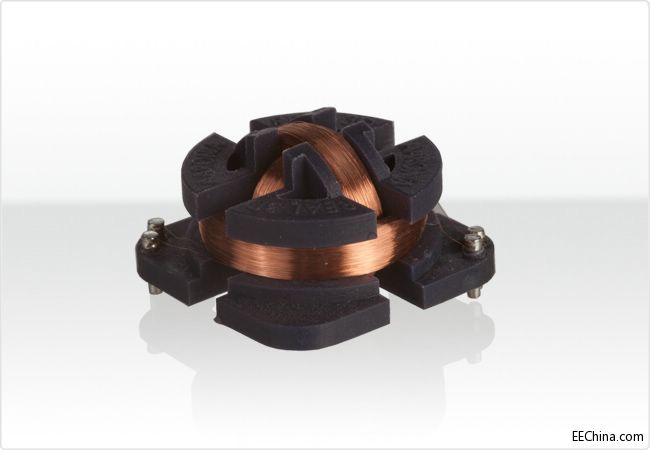

l  选件006(静态磁场的3D感应)

这种顶级的地磁领域的传感器提供了传导地球物理学评估和测量地磁异常的能力,而且也可以转换成高斯计使用,测量静磁和永磁,感谢它的同向性构造,能够被用来同时测量三维空间也可以分别测量每一维,它的测量范围:10nT600T

l  选件00820M频率扩展

这个20M频率扩展选件极大的极大地加强了它的频率范围,有了它可以测量非对称数字用户电路和 13.56MHz的射频识别系统,没有它做高频率只能到1MHz

l  选件(009)(24位分辨率和3D静态磁场传感器)

为了测量静态磁场009选件提供引人注目的高分辨率的3D磁场传感器,它有绝对的地磁位置测量,标准的NF-5035没有选件009分辨率是14位。

l  选件01030M频率扩展)

30MHz频率的扩展是NF-5035NF-XFR 的最他范围,它甚至可以测量第二代甚高速数字用户电路,这种有着更高测试频率速度且带数字下变频功能的选件的产品是技术人员和权威部门在30MHz所必需的测量设备。没有选件010时最高频率只到1MHz

配件:

l  电磁干扰/电磁兼容近场探侧嗅探器PBS1/PBS2DC6GHz

DC6GHz范围的一般电子元器件的组群里可以直接了当且准确的测量出干扰源,可以很好的完成和检测一般的电磁兼容测量,这种近场探头共5个,4个磁场探头和一个电场探头。

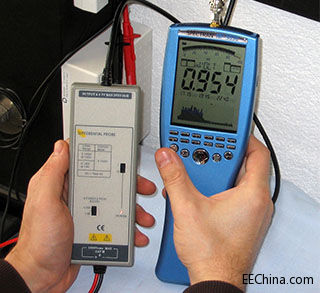

l  微分探头ADP1DC30MHz

ADP1提供自由的测量方式,也可以扩展至测量240V,信号不会受影响,频谱分析仪的保护电压最大为1400V,这个必需品可以测量:数字用户线路,非对称数字用户电路,甚高速数字用户电路,自由工作的振荡器等等。

l  振动传感器/Geofon GEO10GEO144Hz1kHz

这种高度敏感的GEO振动传感器在可以将频率降至4Hz的范围内提供了惊人的灵敏度,他们特别适合在工作的环境中检测振动的机器和电子点电路,也可以监测官方承诺的暴露限值。

l  3000mAh的聚合锂电池

提供了更长的可操作时间,推荐高度的自主地测量方式,1300mAh的标准电池将被替代。

l  USB线缆

连接频谱仪和电脑,专用的版本和高性能的电磁兼容铁氧体,高度的推荐使用电脑。

l  频谱仪的外部橡胶保护

l  把手/小型三脚架

l  直流-阻断接头(SMA

如果测量直流功率信号必须要用直流阻断接头,像测量数字用户线路和综合业务数字网,它可以阻碍射频信号的输入来破坏直流电压的测量。
