安诺尼无源宽频对数周期天线
||
预认证EMC测试天线HyperLOG 30xxx 系列
对数周期天线380MHz-18GHz
旗舰版的功能、优雅的设计、颠覆性的价格
l 一个完整的宽频天线可以覆盖380MHz to 18GHz
l 搭配频谱仪做EMC测量
l 完整的ISO校准证书（选项）
l 高质量、高科技聚四氟乙烯天线
l 自由排列极化
l 德国制造
l 10年质保
校准和标准
l 这款 HyperLOG 30xxx天线系列适合干扰场强测量，它的宽频特性可以再不需要频率转换的条件下完整的指出频率范围。
l 这些天线适合根据以下的标准和程序进行测量：CISPR, VDE, MIL, VG, EN 55011,EN 55013, EN 55015, EN 55022,MIL-Std-461。
产品交付
l HyperLOG 30xxx天线
l 典型的校准数据有1763个点(10MHz steps)
l 铝质包装箱和定制化填充塑料

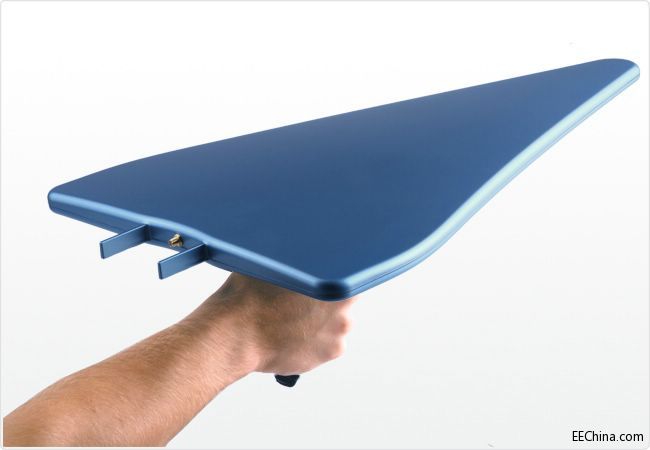

l 坚固可拆卸的握把和微型三脚架
l 安诺尼特制SMA扳手
参考和案例证明
Airbus, Hamburg, Germany
Australian Government Department of Defence, Australia
Siemens AG, München, Germany
BMW, München, Germany
Bundesamt für Sicherheit in der Informationstechnik, Bonn, Germany
Fraunhofer Institut Integrierte Schaltungen, Erlangen, German
HyperLOG 3080
设计特点：对数周期天线
频率范围：380MHz to 8GHz
最大传输功率：100W CW (400 MHz)
匹配阻抗： 50 Ohms
驻波比：＜1:2.5
增益：5dBi
天线因数：20-43dB/m
校准点数：763 (10MHz steps)
射频连接： SMA-F（18GHz）or N with adapter
天线尺寸 (L/W/D) : (590x360x30)mm
天线重量：1000gr
质保期：10 years
设计特点：对数周期天线
频率范围：380MHz to 10GHz
最大传输功率：100W CW (400 MHz)
匹配阻抗： 50 Ohms
驻波比：＜1:2.5
增益：5dBi
天线因数：20-46dB/m
校准点数：963 (10MHz steps)
射频连接： SMA-F（18GHz）or N with adapter
天线尺寸 (L/W/D) : (590x360x30)mm
天线重量：1000gr
质保期：10 years
设计特点：对数周期天线
频率范围：380MHz to 18GHz
最大传输功率：100W CW (400 MHz)
匹配阻抗： 50 Ohms
驻波比：＜1:2.5
增益：5dBi
天线因数：20-55dB/m
校准点数：1763 (10MHz steps)
射频连接： SMA-F（18GHz）or N with adapter
天线尺寸 (L/W/D) : (590x360x30)mm
天线重量：1000gr
质保期：10 years
HyperLOG 30 xxx系列与其它的对数周期测量天线相比，Aaronia最终提供了一个高性价比的选择，同时满足了客户的最高的期望。连接HyperLOG天线，每个频谱分析仪在几分钟内成为完全专业的定向射频测量装置。因此，对于EMC实验室中或户外使用测量，一个完美的“梦之队”任您使用。
HyperLOG 30xxx系列与60 xxx系列都是聚四氟乙烯材料，但有一个增强型的天线频率向下到380MHz,特别是可以覆盖到TETRA频段。这个价位的功能和设计，伴随着特殊的混合性能，经过大量的复杂的开发，一系列的真实高科技天线的被进化。

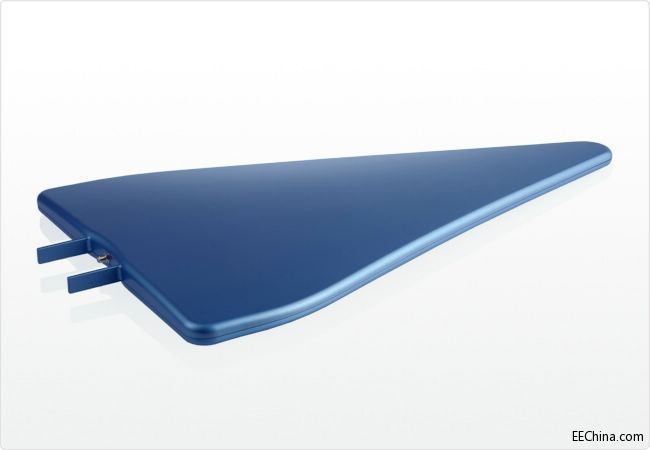

HyperLOG天线标准配备一个专门搭建的，高科技屏蔽罩外壳。这个外壳构造经过紧张地研究和现代的计算机技术确定了它的形状、材料和特殊涂覆层，即使在露水或其他类型的湿度集中在表面也几乎没有影响到它的测量。安诺尼天线另一个重要的因素是通过低阻尼因子屏蔽罩来实现的。对我们的开发团队来说，这是相当冒险的，特别是在高频率范围。幸运的是，这种冒险使我们掌握了一个美丽、优雅的设计，使我们开发团队都很满意。我们的第一个测试测量甚至远远超过了我们的预期。
由此产生的天线可能达到最好的保护，来防止机械应力和环境影响，而不至于不牺牲它的任何性能。

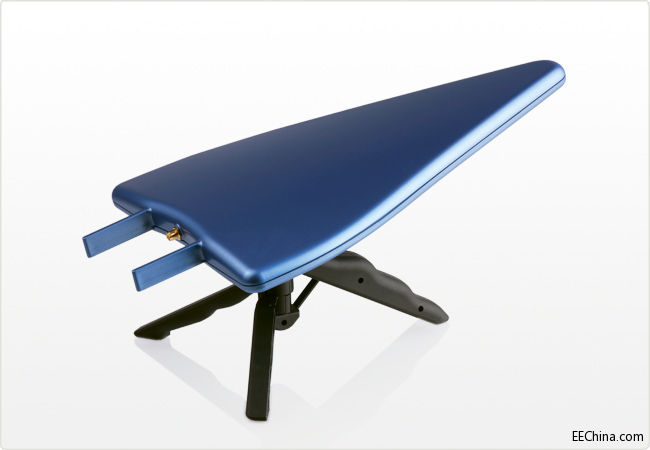

交付包括：准备了一个坚固的铝制外壳设计与定制的填充材料来放置天线、线缆和配件。此外，每一个HyperLOG 30 xxx系列天线都包括一个可拆卸多功能握把“miniature-tripod”模式和一个合适的的SMA扳手。

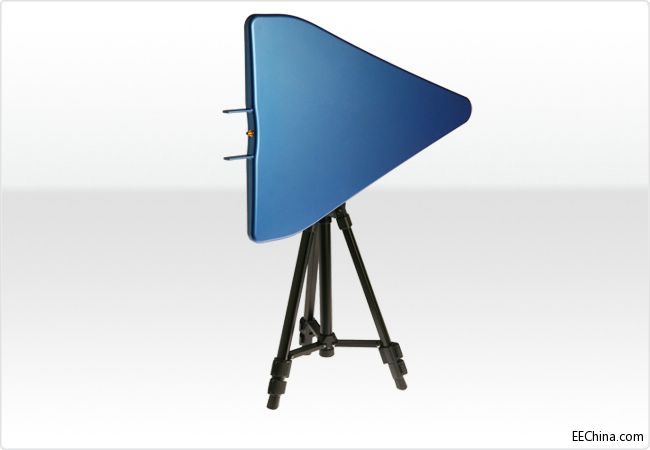

铝质三脚架
高度可调，稳定性高。强烈推荐HyperLOG 40 xx和30xxx天线配合使用!最大高度：105cm。
高质量的特殊SMA线缆可连接任何PowerLOG天线和各种SPECTRAN射频频谱分析仪等测试设备。可以选择三种不同的电缆：
1m 标准SMA线缆(RG316U)
5m低损耗 SMA 线缆（非常低的衰减）
10m低损耗 SMA 线缆（非常低的衰减）
SMA-N转接头
这个特殊的高质量的SMA转接头可以适用所有HyperLOG天线与任何频谱分析仪，如SPECTRAN系列。
特别是大量的镀金设计。这个转接头可以应用非常高的频率，至少18 GHz。物理尺寸是30 x20mm。标称电阻50 Ohms。SMA-F/ N-M。
强烈推荐HyperLOG天线应用，可以快速而且容易调整天线的极化方向，方便操作。（甚至可以搭配所有的重型HyperLOG 30100X系列）。
