室外实时频谱分析仪

SPECTRAN® XFR V5 PRO (1Hz - 20GHz)

世界最快的反监视接收机

产品特点

　德国制造

世界最快的反侦测实时频谱分析仪

实时处理带宽可达：175MHz

产品型号：XFR V5 PRO（1Hz-20GHz）88MHz(opt. 160/175MHz)

最大射频输入功率：+20dBm

RBW/VBW：1Hz to 40MHz

调制模式：AM/FM

测量单位：dBm, dBμV, V/m, A/m, W/m2, dBμV/m, W/cm2

检波方式：Min, Max, AVG, Peak, QPeak (in preparation)

衰减范围：45dB (0,5dB steps, incl. pre-amp)

轨迹显示：ACT, AVG, MAX, MIN

显示范围：-200dBm to 100dBm

测量模式：I/Q (in preparation), Power/Frequency Data

显示模式：频谱图、余辉图、瀑布图、直方图

触发器：Cursor, Measurement, Density

硬件配置

DSP：600 MHz

图像随机存储器Video RAM：64M

同步动态随机存储器SDRAM：256M

模数转换器ADC：500MSPS 14Bit

全球定位系统GPS：内置

现场可编程门阵列FPGA：240K ECP3

　实时数据流

通过USB接口传输实时I/Q数据流

POI最小可达1μS

极快的扫描模式，扫描20GHz只需要20ms

　专利多相滤波技术

不需要多级的高本振（调制的本振）

显示噪声电平（内置前置放大器）：-150dBm/Hz

显示噪声电平（外置前置放大器）：-170dBm/Hz　

PC硬件配置

CPU：英特尔Haswell i7-4600M

随机存储器RAM：8G

硬盘驱动器HDD：500GB, 7200RPM (optional SSD up to 8TB)

操作系统：Windows 7

显示屏：15,6“1080p高清显示和多点触摸屏，日光下可读(800 Nits Quadra-Clear)

显卡：nVidia Geforce GT 745M DDR3

内置大容量锂电池：智能锂离子电池8700mAh

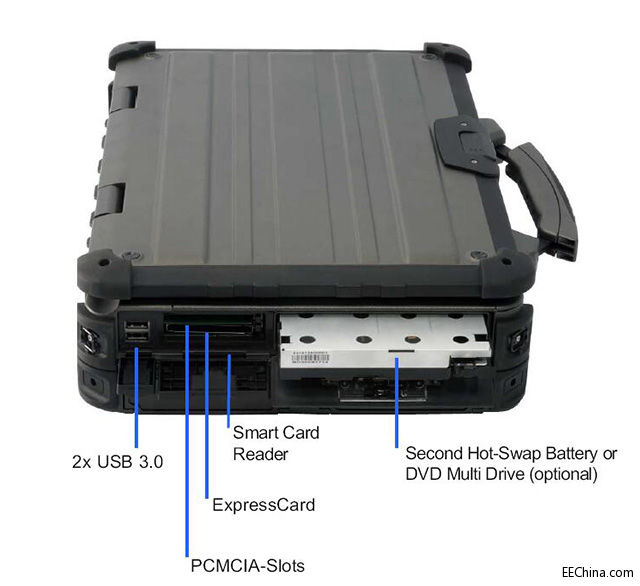

接口：2x典型PCMCIA接口，1个ExpressCard 54， 1x智能卡阅读器I/Q接口，2个串行端口（9针D子），1x外部VGA端口（15针D - Sub），1x 麦克风，1x音频输出（迷你），1xDC输入，2xUSB 3.0，2x个USB2.0，1xUSB 2.0/eSATA光驱，，2xLAN（RJ45），1x个HDMI，1x对接接头（80针）

通信口：10/100/1000 以太网，英特尔迅驰Advanced-N 6200，802.11 a/b/g/n协议，GPS组件 + Tri – Passtrough

安全特性：英特尔vPro技术，TPM1.2，指纹扫描，智能读卡器，Kensington锁

认证：MIL -STD- 810G, IP65, MIL -STD- 461F, 镁合金外壳， 防震移动硬盘

操作温度：-20 °C to +60 °C

储存温度：-40 °C to +71 °C

  尺寸：415 x 315 x 120mm

  重量：8500g

湿度：95%相对湿度，不凝结

电源：交流：100-240V& 50-60Hz，直流：19V&4.74A

功耗：<90W

产地：德国

建议校准间隔：2年

应用案例

电子侦查、电子对抗 (TSCM)

窃听设备安全监测

搜索干扰源

无线电信号监测

制造类企业可用于维护、保养、维修

视频接口信息监测

会议监测

EMC/EMI 测试

监测被较强信号淹没的弱信号

发现罕见的、短时的信号

捕获扩频和跳频信号

监测研究人们使用不当的射频信号

标准配置

 XFR V5 PRO实时频谱仪                              1台

电源适配器，插座套件                                1套

光盘、规格书、说明书、软件                      1份

3D实时频谱监测和记录软件-RTSA Suite       1套

铝制便携机箱                                               1个

选件

选件      选件描述

020     内置20dB低噪声前置放大器

003     低频扩展至1Hz（研发中）

003     存储器扩展

002     高精度时基OCXO 0.005ppm，提供高精度参考频率

004     超低相位噪声

007     6GHz追踪/ IQ直接数字频率合成器（研发中）

160     160/175MHz实时带宽

产品亮点

l  世界最快的反侦测实时频谱分析仪，每秒扫1000GHz

l  超坚固的室外实时频谱分析仪（(IP65,-20°C to +60°C）

l  实时处理带宽可达：175MHz

l  捕获时间POI：1μS

l  无限的记录时间（1GB / min）

l  扫描频率范围到20GHz

l  采样率> 500百万/秒

l  500 MSPS (14 Bit Dual 256MSPS I/Q)

l  4TB超快的固态硬盘存储

l  可选的I/Q 信号发生器(6GHz)和功率计 (40GHz)

l  15,6“1080p高清显示和多点触摸屏，日光下可读(800 Nits Quadra-Clear)

l  英特尔i7 处理器和 8GB 随机存储器，nVidia电源

l  集成的全球定位系统GPS

l  包含世界最快的3D实时频谱监测和记录软件（无缝数据流和回放）

建立了监测

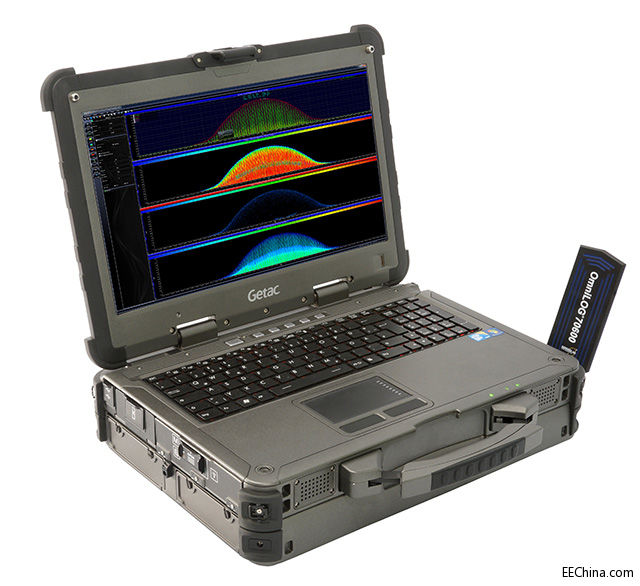

SPECTRAN XFR V5 PRO是一款便携式户外实时频谱分析仪，专为捕获最短信号传送而设计，扫描速度超快，录制时长无可比拟，能在小于10mS扫描20GHz,这是世界上最快的反监视接收机。

这款软件非常适合探测在宽频范围内传输的未知或非法传输的信号，可以不限时录制（每小时需要4GB的硬盘空间）还能保存几个小时的实时数据，一旦记录了整个测量数据，可以重新加载到软件中。可选的I / Q信号发生器可以在6GHz生成1:1的记录信号。

一些有用的产品特性可用于深度探测或测量数据记录等，如未曾见过的三维频谱视图。

拥有这款频谱分析仪你可以掌握所有的挑战，它提供功能强大、非常撞击的户外笔记本和高端的频谱分析仪集成在一个设备里，XFR V5 Pro已通过MIL-STD-810G、IP65和MIL-STD-461F的标准测试。

最高水平的射频测量

这款 XFR提供了强大的频谱分析功能

各种触发功能和多标记功能

不同的显示：频谱图、余辉图、瀑布图、3D瀑布图、历史图

多窗口功能同时支持多个视图等等

合适的参考电平和颜色设置

报考和记录功能

个人会议信息存储

测量的无限存储，可以扩大到4TB的硬盘，无间隙的记录多达50个小时

无与伦比的性能

这款强大的、超稳固的频谱分析仪，是第一台户外频谱分析仪，使用英特尔i7处理器和8GB随机内存，全高清触屏，集成GPS，开启前置放大器具有超低噪声水平高达-170dBm（Hz）。XFR V5 PRO同时兼具强大和坚固的特点。

l  热管理系统能符合军事标准的极端温度。XFR V5 Pro搭载英特尔i7处理器，具备行业领先的性能。

l  Turbo Boost技术使处理器频率的活性核的动态增加高达3.33 GHz的性能，因此提高了临界测量数据的及时反应。

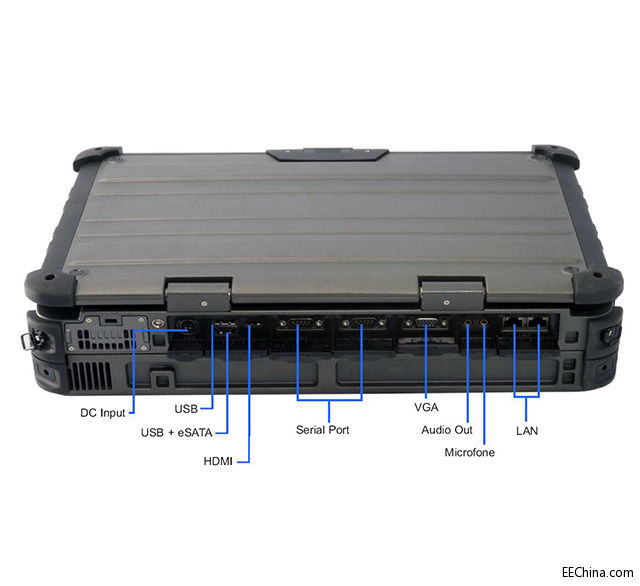

l  2个USB 3.0高速接口，2个USB 2.0，一个USB2.0/eSATA-组合接口，两个串行端口，两个以太网端口和一个VGA端口，保证XFR V5适用各种接口。

标准配置

XFR的配置很全，根据用户的需要，可配置各种附加产品。

SPECTRAN XFR V5 PRO包括：选件020（内置20dB前置放大器）和选件003（低频扩展）

OmniLOG 90200 全向天线（700MHz-2.5GHz）

预装频谱分析软件RTSA Suite和MCS

可充电8700mAh电池，可选第二块备用电池热拔插

电源充电器

英语操作手册（CD盘）

实时频谱分析仪套件

世界上最快的实时分析软件

安诺尼实时软件“RTSA Suite”，提供强大的分析功能，直观的结合显示选项利于识别，捕获和跟踪信号，解调信号，频率高达到20GHz，只需通过USB就可连接到电脑上。

l  高分辨率的频谱显示当前扫描，平均、最小/最大值、峰值、RMS等

l  不限数量的不同标记功能（min、max、delta、AVG、OBW等）

l  直观的拖放窗口，快捷键等

l  RTSA软件可同时显示多个窗口（频谱、3D瀑布图、实时直方图等）

l  窗口的大小可以自由调节，充分利用全高清或4K显示器

l  频谱图/瀑布视图可识别测量跳频信号、脉冲率测量、频谱和VCO谐调随时间变化的分析
