IsoLOG 3D测向天线

已有 47 次阅读2016-11-22 10:38 |个人分类:天线| 关键词: 3D天线, 测向天线, 接收天线

IsoLOG 3D测向天线

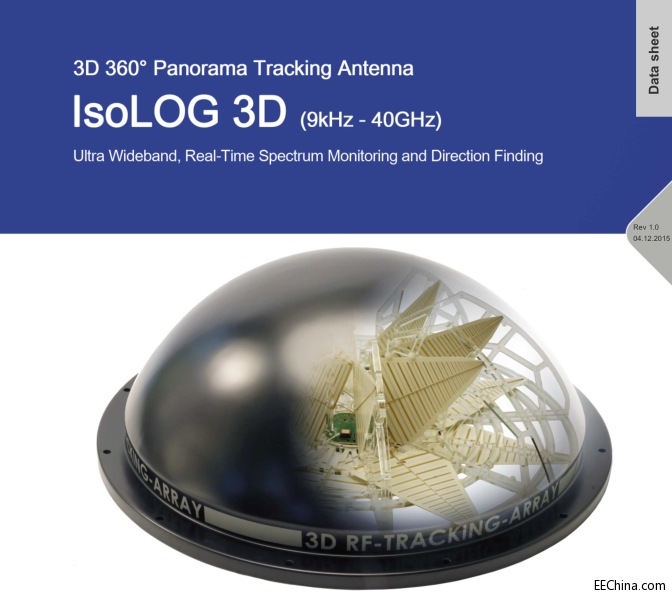

安诺尼IsoLOG 3D提供低成本高性能实时信号监测和测向,以及关键区域频谱地理定位。3D 全向侦测天线外罩为高密度外罩,可定制天线阵列系列,由8-36个水平和垂直的跟踪天线集成,另外附加8-16个特殊的低频天线,可扩展频率低至9kHz,共可装备64个独立的天线。

天线型号:

1IsoLOG 3D 80

8 sectors with 16 antennas

Frequency range: 680MHz to 6 / 20 / 40GHz

2IsoLOG 3D 160

16 sectors with 32 antennas

Frequency range: 680MHz to 6 / 20 / 40GHz

3IsoLOG 3D 80-UWB

8 sectors with 24 antennas

Frequency range: 9kHz to 6 / 20 / 40GHz

4 IsoLOG 3D 160-UWB

16 sectors with 48 antennas

Frequency range: 9kHz to 6 / 20 / 40GHz

天线特点:

l  测向天线 9kHz--40GHz

l  高精准跟踪(最多内置4x16扇区,高达22.5度)

l  无机械旋转提供360°覆盖

l  高端数码高频转换器(无机械部件)

l  超快跟踪速度(高达1uS

l  适合超宽带,实时频谱监测

l  可独立使用或多套组合系统使用

l  实时时钟和选件GPS

l  可定制,级联系统(8-64个独立天线)

l  适合户外严峻环境(-40 - 60℃)

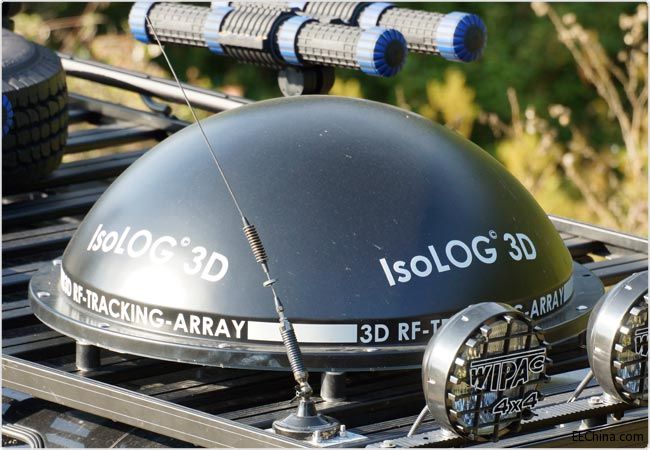

l  车辆可安装(仅2-10kg系统重量)

l  简易PC控制软件(通过互联网)

l  POE供电

l  即插即用

天线描述:

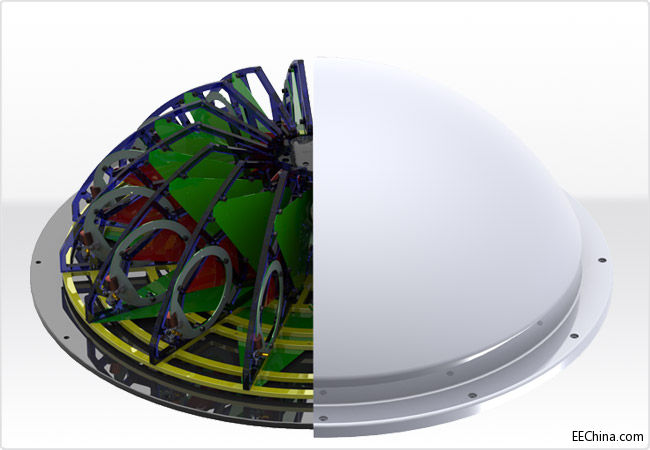

安诺尼IsoLOG 3D提供低成本高性能实时信号监测和测向,以及关键区域频谱地理定位。3D 全向侦测天线外罩为高密度外罩,可定制天线阵列系列,由8-36个水平和垂直的跟踪天线集成,另外附加8-16个特殊的低频天线,可扩展频率低至9kHz,共可装备64个独立的天线。

天线和电子器件受外面的外罩保护,外罩颜色可选择(标准颜色是黑色),且外罩的材质防水、防震、耐热,可用于户外恶略的环境。

IsoLOG 3D由一个强大的天线罩保护,可用于非常恶劣的环境,紧凑的设计和天线模块组成,减少了电缆的损耗,大大提高其在高频段的性能。9kHz-40GHz宽频可选,通过联网组成阵列,可以和其它IsoLOG天线一起部署成大范围的广域监测网。

控制软件:

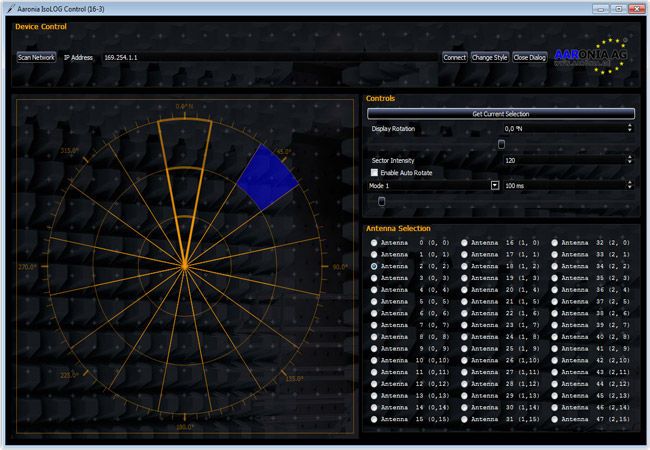

随天线包括一个免费易用的远程控制软件,可通过任何Windows电脑,通过网络连接。通过软件可以手动切换每一个天线或扇区,软件可以设置成高速切换模式自动旋转,即可通过所有天线或扇区实现实时全向测量。通过自由调节切换到较慢的速度,同样适用于较慢的接收机。建议选用实时频谱仪,从而可以实现高速切换的功能。

l  速度可调,自动旋转,超快速切换模式(全方位测量)

l  快速、简易天线或扇区选择,进行手动模式跟踪

l  所有扇区几乎实时转换(垂直、水平或全部)

l  预存可调的配置

无人机实时侦测和信号跟踪应用:

IsoLOG 3D可完美应用于无人机实时侦测系统,它包含一个完整的套装,命名为”Ready to go“,套装包含有IsoLOG 3D天线,20GHz实时频谱仪或接收机,功能强大的户外电脑或笔记本电脑,和一个特殊的反监视软件--Counter-Surveillance-Software。软件拥有一个直观的布局,结合强大的跟踪、触发、显示等选项,帮助识别、捕获和跟踪频率高达20GHz的射频信号。
