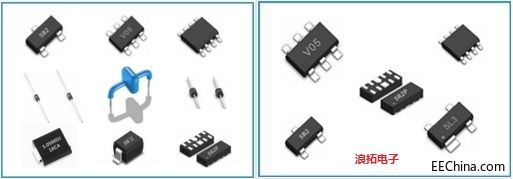

TVS二极管是专门设计用于吸收esd能量并且保护系统免遭esd损害的固态元件。如果应用得当,TVS二极管将限制跨在被保护器件上的电压刚好高过额定工作电压,但是却远低于破坏阈值电压。
值得注意的是,不管选择怎样的TVS器件,它们在电路板上的布局非常重要。TVS布局前的导线长度应该减到最小,因为快速(0.7ns)esd脉冲可能产生导致TVS保护能力下降的额外电压。

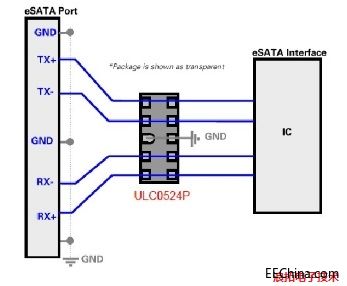

ESD保护典型电路

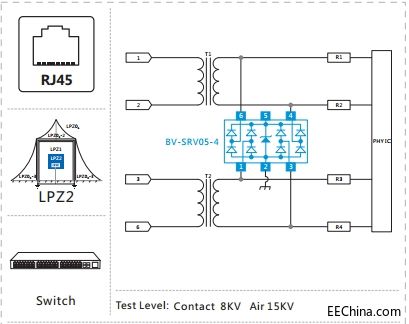

■RJ-45(10/100M以太网网络)
RJ-45接口广泛应用在网络连接的接口设备上,典型的应用就是10/100M以太网网络。
■视频线路的保护

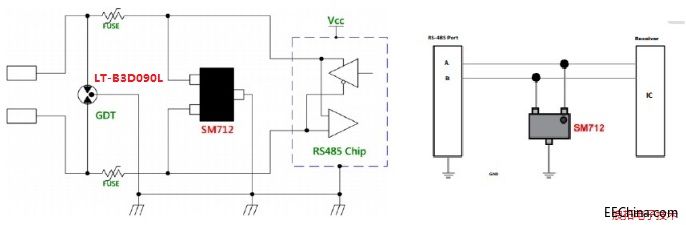

■RS485/232端口

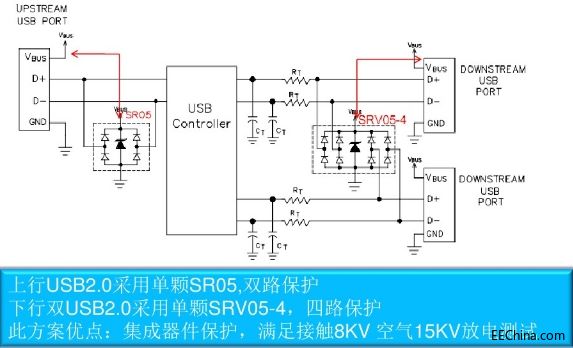

■USB2.0/USB3.0
