TVS使用指南:
1. TVS管使用时一般并联在被保护电路上。为了限制流过TVS管的电流不超过管子允许通过的峰值电流IPP,应在线路串联加限流元件,如电阻、自恢复保险丝、电感等。
2. 击穿电压VBR的选择:TVS管的击穿电压应根据线路最高工作电压US按公式:VBRmin≥1.2US 或 VRWM ≥1.1US选择。
3. 脉冲峰值电流IPP的选择:当TVS管单独使用时,要根据线路上可能出现的最大浪涌电流来选择合适的型号。当TVS管在放电管后作为第二级保护时,一般用500W~600W的就可以了。
4. 用于信号传输电路保护时,一定要注意所传输信号的频率或传输速率。当信号频率或传输速率较高时,应选用低电容系列的管子:信号频率(传输速率)≥10MHz(Mb/s),Cj≤60pF; 信号频率(传输速率)≥100 MHz(Mb/s),Cj≤20pF。当低电容系列仍满足不了要求时,就应把TVS管串联到高速二极管组成的桥路中。

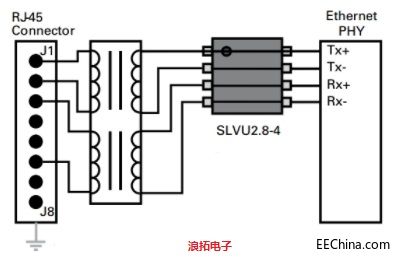

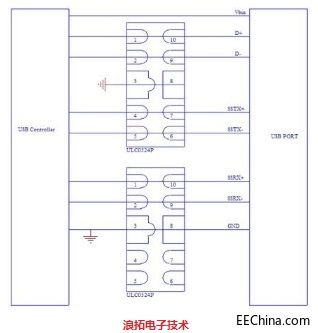

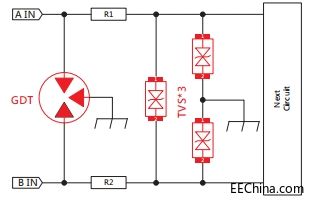

电路保护方案举例:
