为解决现有防雷保护电路效果较差、会影响信号传输质量等问题，本方案【浪拓电子】以太网接口防雷保护电路的各个输入侧端口处设有由气体放电管组成的第一级保护电路，在各个器件侧端口处设有主要由硅保护二极管组成的第二级保护电路，所述第一级保护电路的动作电压高于所述第二级保护电路的动作电压，在每一个器件侧端口与相应的输入侧端口之间串联有起退耦作用的限流器件。在第二级保护电路中可采用硅保护二极管与快恢复二极管串联，或将每两个硅保护二极管正端背靠背连接的方式以减小硅保护二极管的结电容所产生的影响;在第一级保护电路中可采用两极或三极气体放电管来实现共模及差模过电压保护。

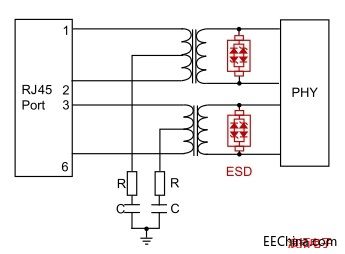

以太网电路保护方案设计-（ESD）

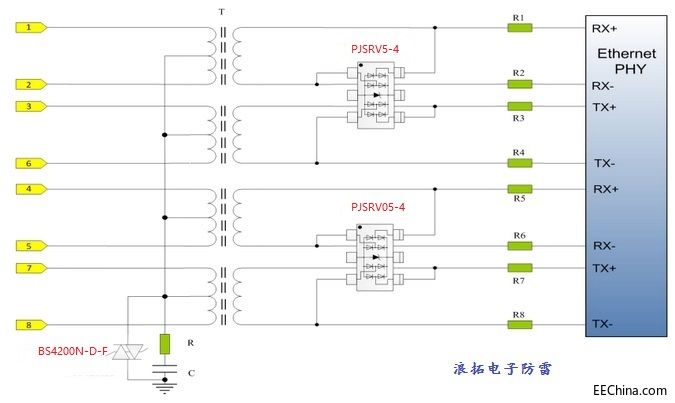

以太网电路保护方案设计-（ESD）/（Surge）

使用该方案,可以使线路承受很大的浪涌，快速脉冲群，静电。

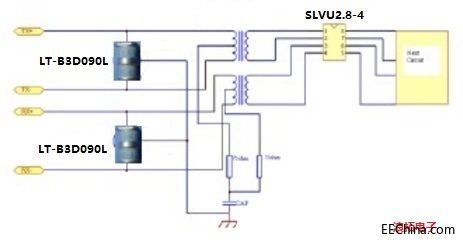

该方案采用三重保护模式，并使用低电容保护ESD保护二极管。

可以达到ITU-TK.21的标准要求。
