电路保护主要有两种形式:过压保护和过流保护。选择适当的电路保护器件是实现高效、可靠电路保护设计的关键,涉及到电路保护器件的选型,我们就必须要知道各电路保护器件的作用。在选择电路保护器件的时候我们要知道保护电路不应干扰受保护电路的正常行为,此外,其还必须防止任何电压瞬态造成整个系统的重复性或非重复性的不稳定行为。

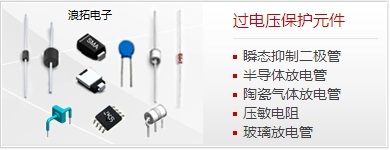

电路保护最常见的器件有三:GDT、MOV和TVS。
气体放电管GDT
气体放电管由相互隔开的一对冷阴板组成,该冷阴板封装在充有一定惰性气体(Ar)的玻璃管或瓷管内。为了提高放电管的触发概率,在放电管内还有助触发剂。这种充气放电管有二极型的,也有三极型的。气体放电管可在直流和交流条件下使用,深圳浪拓的GDT具有响应快,电压等级高的特点,全系列都通过了安全认证。
压敏电阻MOV
它是以ZnO为主要成分的金属氧化物半导体非线性电阻,当作用在其两端的电压达到一定数值后,电阻对电压十分敏感。它的工作原理相当于多个半导体P-N的串并联。压敏电阻的特点是非线性特性好(I=CUα中的非线性系数α),通流容量大(~2KA/cm2),常态泄漏电流小(10-7~10-6A),残压低(取决于压敏电阻的工作电压和通流容量),对瞬时过电压响应时间快(~10-8s),无续流。
瞬态抑制二极管TVS
瞬态抑制二极管具有箝位限压功能,它工作在反向击穿区,由于它具有箝位电压低和动作响应快的优点,特别适合用作多级保护电路中的最末几级保护。
深圳浪拓电子专注于GDT、TSS、TVS、ESD、复合器件等产品的研发、生产及销售,是国内一流的防护器件厂商。
