LED驱动电源的防浪涌设计 | 浪拓电子

已有 958 次阅读2018-3-13 15:10

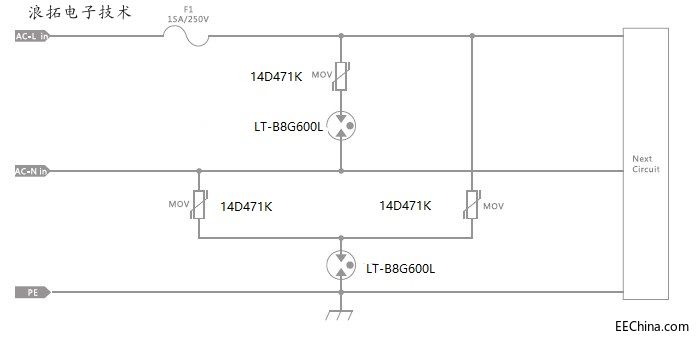

对户外LED照明驱动电源而言,使用环境决定了防雷击是衡量其性能的一个重要指标。故防雷设计对户外LED电源来说是必须要考量的。以工程师熟知的电源AC输入端典型的防雷电路为例,电源AC输入端的防雷其主要的是机理是吸收雷击所带来的瞬态能量或将能量通过预定的路径泄放到大地,从而避免对电源后端的冲击。

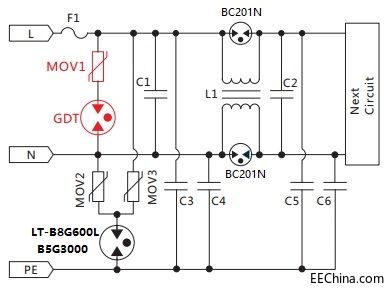

电源AC输入端的一级保护电路主要负责处理差模浪涌,对电源端口的差模浪涌电压进行瞬间吸收。二级保护电路主要负责处理共模浪涌,通过压敏电阻、防雷管的有效吸收及对地的能量泄放,使浪涌冲击在经过此级保护电路后大大降低。
路灯电源除了雷击浪涌的测试要求外一般还有绝缘耐压(Hi-Pot)的测试要求(如线对地耐压1500VAC),我们的解决方案是选取标称直流击穿电压3000V 或以上电压陶瓷气体放电管, 既满足将耐压的测试要求,同时也满足6KV 以上浪涌电压的雷击试验。
浪拓电子,专注在电路保护器件领域近18年,产品线包含过压过流两大类。过电压保护器件分为TVS、TSS、TVS ESD、GDT,应用通信、安防、电网、便携式电子、影音、网络设备,为电子产品提供全方位的过电流保护、过电压保护。
