DC12V/AC24V电源防雷保护电路| 浪拓电子

已有 1115 次阅读2017-11-24 15:20

在视频监控领域,DC12V/AC24V电源应用较为广泛,尤其是前端的监控系统。工程商为了节约布线施工成本,大部分的监控系统采用集中供电的形式,这意味着,电源走线距离很长,容易引来雷电干扰。雷电能量沿着电源走线,进入监控系统内部,就会造成不可预测的损坏。

24V电源端口保护广泛使用在LED、安防等电源行业,远距离户外传输,导致设备及易遭受雷击浪涌及过压等损坏,此方案前端采用大通流放电管泄放雷击、浪涌大电流,后级采用精准、稳定、快速的TVS管保护,使后端的电路得到全面的防护。

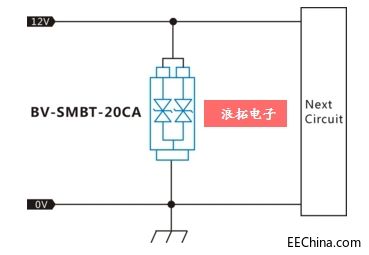

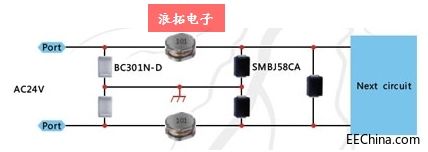

防护方案线路图:



测试等级:1.2/50μs 差模(2Ω) : 3KV    共模(12Ω) : 6KV



浪拓电子保护器件种类齐全,全系供应PPTC、ESD、GDT、TSSTVS、TVS阵列。
