MOV/GDT/TVS过压防护元件介绍【浪拓】

已有 638 次阅读2017-9-21 12:57

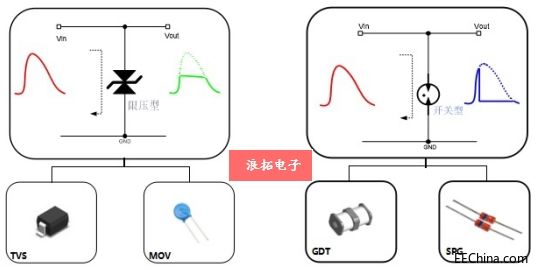

浪涌防护方式

1、开关型:其工作原理是当没有瞬时过电压时呈现为高阻抗,一旦响应雷电瞬时过电
压时,其阻抗就突变为低值,允许雷电流通过。开关型的器件有:气体放电管、半导体放电管等。

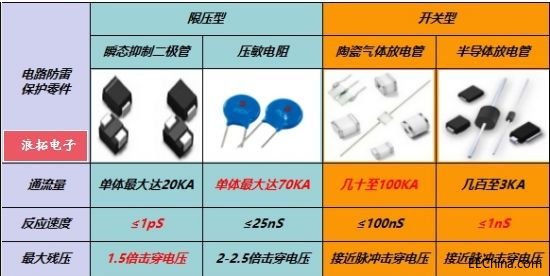

2、限压型:其工作原理是当没有瞬时过电压时为高阻扰,但随电涌电流和电压的增加其阻抗会不断减小,其电流电压特性为强烈非线性。限压型的器件有:压敏电阻、瞬态抑制二极管、雪崩二极管等。

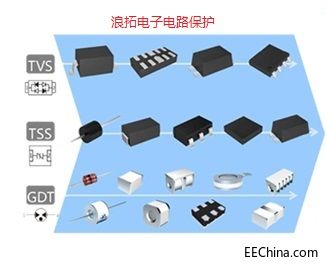

防护器件介绍

气体放电管

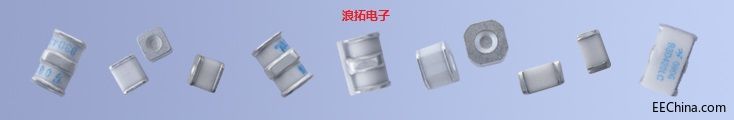

气体放电管由相互隔开的一对冷阴板组成,该冷阴板封装在充有一定惰性气体(Ar)的玻璃管或瓷管内。为了提高放电管的触发概率,在放电管内还有助触发剂。这种陶瓷放电管有二极型的,也有三极型的。气体放电管可在直流和交流条件下使用,浪拓电子的GDT具有响应快,电压等级高的特点,全系列都通过了安全认证。

压敏电阻

它是以ZnO为主要成分的金属氧化物半导体非线性电阻,当作用在其两端的电压达到一定数值后,电阻对电压十分敏感。它的工作原理相当于多个半导体P-N的串并联。压敏电阻的特点是非线性特性好,通流容量大,常态泄漏电流小,残压低(取决于压敏电阻的工作电压和通流容量),对瞬时过电压响应时间快,无续流。


压敏电阻最大参考电压应由被保护电子设备的耐受电压来确定,应使压敏电阻的残压低于被保护电子设备的而损电压水平,即(Ulma)max≤Ub/K,上式中K为残压比,Ub为被保护设备的而损电压。压敏电阻一般使用在电路的高电压区,因为其保护模式是短路的,因此要配合保险丝串联使用,这样才能有效的保护好电路。

瞬态抑制二极管

瞬态抑制二极管具有箝位限压功能,它工作在反向击穿区,由于它具有箝位电压低和动作响应快的优点,特别适合用作多级保护电路中的最末几级保护。

浪拓在瞬态抑制二极管产品上的种类极多,用于ESD防护系列的产品也很齐全,无论是接触放电还是非接触式放电的产品电压等级都具有业内较高的水平。

TVS在端口保护领域是非常有效的器件,反应时间快,时间等级在ns级别,箝位电压低。

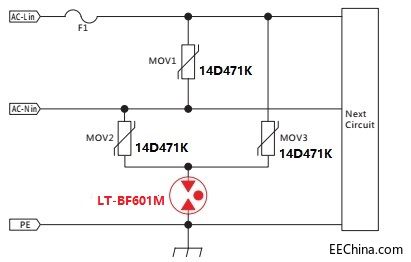

在浪涌防护上,大部分场合会根据电路的实际情况选用这三类器件来做组合应用。
