RJ11口6KV-3KA防雷保护电路【浪拓电子】

已有 730 次阅读2017-8-16 12:59



RJ11接口上加surge电路保护也是每个厂家首要考虑的问题。由于RJ11的Tip和Ring信号线上振铃电压的存在,而该振铃信号的最大电压值可能超过100V,要求过圧保护元件的最小关断电压要高于振铃信号的最大值,以保证设备的正常工作。浪拓电子可以提供品质更佳的放电管和高效防护方案。



方案概述


测试标准
IEC61000-4-5    10/700μs CM/DM 6KV /150A     1.2/50μs&8/20μs 6KV-3KA

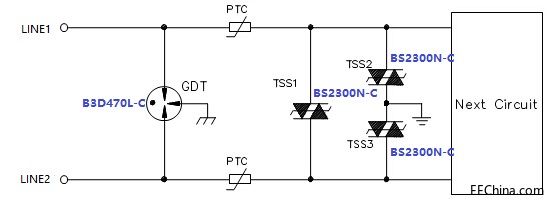

器件选型
气体放电管GDT:                      B3D470L-C
自恢复式保险丝PTC1~PTC2:   JK250-120u
半导体放电管TSS1~TSS3:        BS2300N-C-F



完美的电路保护方案,您身边的电路保护专家--浪拓电子
