浪拓电子ESD静电保护二极管BV24C

已有 633 次阅读2017-7-31 14:35 | 瞬态抑制二极管

浪拓电子瞬态抑制二极管TVS-BV24C被设计用于保护电压敏感元件免受ESD和瞬态电压事件。具有优秀的箝位功能、低泄漏、快速响应时间。



功能与特点:

●SOD-323封装

●峰值功率150W  @8/20μs脉冲

●低泄漏电流

●响应时间通常是<1ns

●ESD保护,IEC61000-4-2,±15kV(空气),±8kV(接触)

●EFT保护,IEC61000-4-4、50A (5/50ns)



电参数:



应用:

以太网接口接口(RJ45)

数字视频接口(DVI)

统一显示接口(UDI)

显示器和平板显示器

MDDI接口

PCI Express

串行ATA

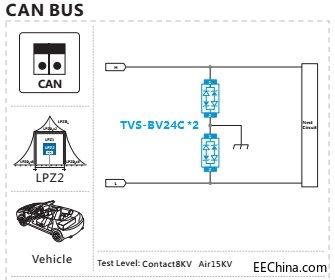

■ 实例参考电路:



浪拓 LangTuo提供 TVS(瞬间电压抑制)产品,保护低电压电路不会受到因静电放电、雷闪以及其它毁灭性瞬间电压所造成的损坏或锁定。我们的产品具有低限制电压、低电容和低泄漏电流等特性。同时,我们的产品符合业界最苛刻的瞬变免疫标准,包括 IEC、ETSI、Bellcore 1089 和 FCC part 68 中的相关标准。
