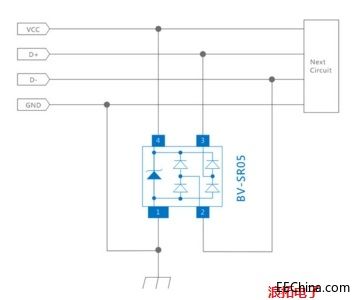

随着各种设备功能逐步强大,人机接口类型更加丰富和完善,USB端口逐渐成为越来越多设备的必备端口。比如PLC、DCS系统、安防系统、以及视频监控系统。USB端口与其他通信端口不同,因为没有浪涌过压、过流造成的损坏危险,但是其支持热插拔和频繁操作,使其经常面临ESD的风险。IEC61000-4-2定义了ESD的测试等级和测试方法。通常消费类电子要求的ESD防护要求为8KV,TVS系列产品采用业界主流的SMD封装,从SOD-323的双通道产品,到4通道TVS阵列产品可支持高达15KV的接触放电,以满足工业产品高可靠性的需求。下图是基于浪拓电子瞬态抑制二极管TVS的USB2.0静电防护解决方案。
