RS-485的主要特点:支持远距离传输,长达4000英尺;双向信号差分传输,提高信号的噪音抑制能力,并且允许一条总线上可以挂接多个发射器和接收器,信号传输为宽范围电平-7V~+12V。
基于RS-485电性能参数,其典型高浪涌防护等级的解决方案为两极防护,其中第一级可采用浪拓的LT-B3D090L用于旁路大部分的雷击电流,中间采用JK250-120/mSMD010-1812起到第一级和第二级保护的耦合器件;而第二级保护则可以采用钳位电压更为精确的TVS或开关模式的TSS管,将浪涌电压残压降至最低范围。

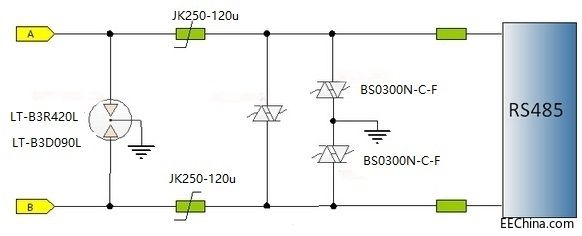

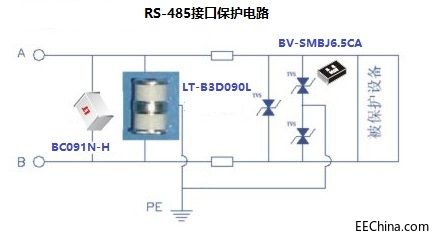

下图为浪拓应用于RS-485端口的典型应用解决方案。
浪拓防护解决模型、应用环境分析、测试标准、防护线路设计、器件选型、测试验证和现场应用,层层深入,为我们带来了一套完整的过压防护解决方案。
