贴片气体放电管BC301N | 浪拓电子

已有 574 次阅读2017-5-26 15:58

气体放电管GDT 通常用于帮助防止电源线、通信线、信号线和数据传输线等灵敏电信设备受到瞬变浪涌电压导致的损害,这些电压一般是由雷击和设备转换操作造成的。气体放电管GDT 置于灵敏设备的前面或平行位置,起高阻抗元件的作用,同时不会影响正常操作的信号。



特点:

小尺寸Small size
快速响应时间Very fast response time
高稳定性Suitable for direct strikes
高雷击寿命Stable performance over life
低电容Very low capacitance
高绝缘电阻High insulation resistance



电参数

Dimensions dxl(Mm) 4.5x3.2x2.7
标称直流击穿电压:300V
直流击穿电压容差:±20%
冲击击穿电压:
测量值@100V/μs,:<400V

测量值@1kV/μs,:< 750V
标称耐冲击电流@10次,8/20μs:2kA
单次耐冲击电流@10次,8/20μs:4kA
绝缘电阻:> 1GΩ
电容@1MHz:< 1pF

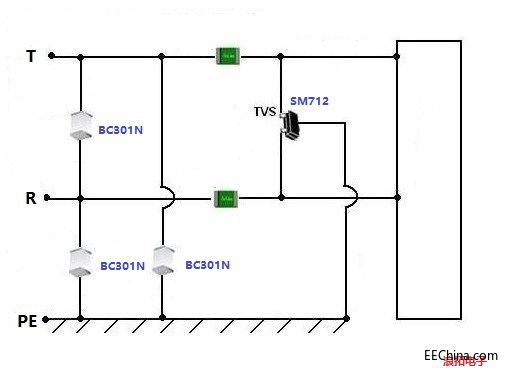

方案电路图



浪拓电子有广泛可选的防雷过压保护元件,针对电路威胁,能够提供高性能的防护解决方案。
