除颤仪和ECG监护仪设计面临的一项挑战是ECG输入放大器必须承受心脏复苏过程中的高压脉冲。这些脉冲很容易损坏用于捕获毫伏级心电信号的高灵敏度电子电路。为防止此类损害发生，需要在每路通道配置气体放电管(GDT)和/或瞬态电压抑制(TVS)器件，以及ESD保护二极管等多组件架构的三重保护。

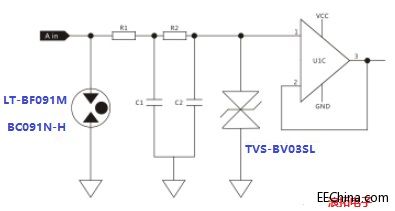

防护电路：

元件选型：

「气体放电管」小体积贴片气体放电管【BF091M】直流标称电压90V，冲击电流（8/20μS）5KA，电容值＜0.8pF，电阻值＞1GΩ，外型尺寸：5.0*5.0*4.2mm

「瞬态抑制二极管管」BV03SL

◇峰值脉冲功率400W（8/20μS）；

◇低电容ESD保护；

◇容值50PF；

◇封装尺寸SOD-323；

◇符合RoHS；

◇无铅；

◇符合 IEC61000-4-2 Level 4：接触放电>8kV，空气放电>15kV。

■浪拓电子精通电子保护组件产品设计与制造，拥有极佳的防护电路设计方案。
