ARM方案公司,S5P4418核心板

已有 70 次阅读2016-8-16 09:52 | 关键词: S5P4418, arm核心板, 三星方案商

产品简介

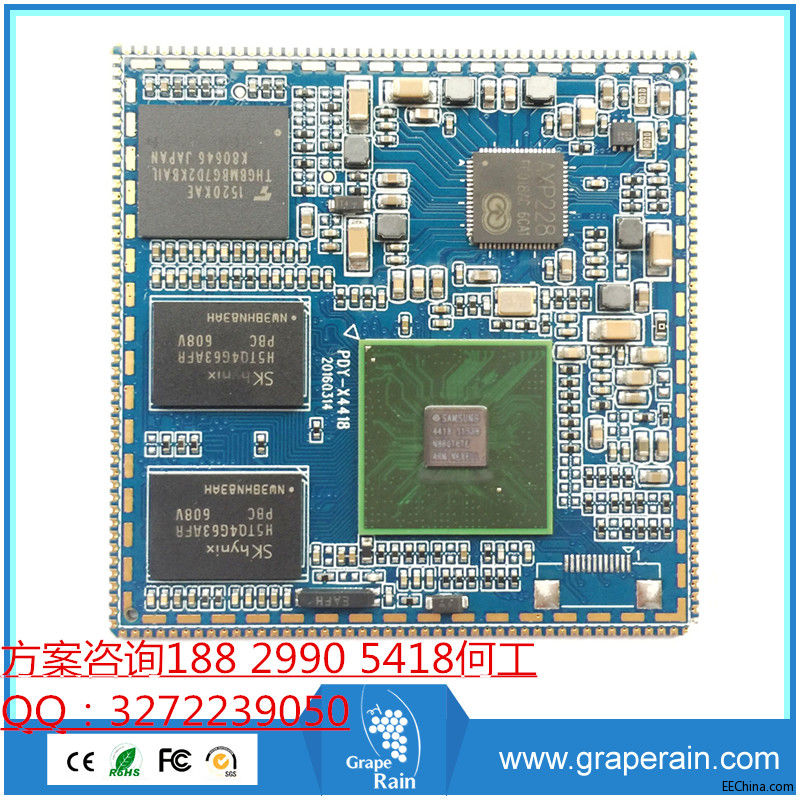

G4418开发平台采用邮票孔的核心板+底板方式设计,核心板可扩展性强,多达 184 PIN 管脚,运行速度高达 1.4GHz。PCB 采用 8 层沉金工艺设计,具有最佳的电气特性和抗干扰特性,工作稳定可靠。核心板板载了 PMU,带库仑计的充电管理,可以广泛应用于 MID,POS,PDA,PND,智能家居,手机,车机,学习机,游戏机以及其他各种工控领域。



S5P4418 采用 28nm 制作工艺,内置高性能 4 核 A9 ARM 架构,相比 Exynos4412, 在多媒体性能上,它几乎支持全格式视频解码,在 LCD 控制器上,芯片板载 LVDS 和 RGB 双路显示控制接口,显示分辨率可以高达 2048*1280@60Hz。同时,内部集成千 兆以太网控制器。在电平上,S5P4418 为 3.3V GPIO,更方便行业客户设计产品。



核心板特性

  • 最佳尺寸,即保证精悍的体积又保证足够的 GPIO 口,仅 52mm*52mm 。
  • 使用 x-powers 的 AXP228 PMU 电源管理设计,保证工作稳定可靠。
  • 支持多种品牌,多种容量的 emmc,默认使用东芝 8GB emmc(19nm MLC 工艺)。
  • 使用单通道 DDR3 设计,默认支持 1GB 容量,可定制 2GB 容量。
  • 支持电源休眠唤醒。
  • 支持 android4.4,linux + qt,ubuntu 操作系统。
  • 板载千兆有线以太网。
  • 产品稳定可靠,拷机 7 天 7 夜不死机。
  • 已经大批量供货,绝对稳定可靠,拷机7天7夜坚决不死机
  • 在海内外已有上千百家企业合作,成熟案例数不胜数
  • 批量价格非常实惠,减轻您的产品成本压力
  • 核心板参数
    结构参数
    • 外观:邮票孔方式
    • 核心板尺寸:52mm*52mm*3mm    [业界最小]
    • 引脚间距:1.1mm
    • 引脚焊盘尺寸:1.3mm*0.7mm
    • 引脚数量:184 PIN,满足用户各类扩展需求    [引出脚最多]
    • 工艺:采用 8 层沉金工艺设计,PCB台资大厂制作    [独家支持]
    系统配置
    • CPU:S5P4418,四核Cortex-A9,主频为1.4GHz,被认为是近几年最有前途的 ARM处理器
    • 内存:使用单通道 DDR3 设计,标配 1GB,可定制 2GB    [标配 1GB,可定制 2GB]
    • 存储: 4GB/8GB/16GB/32GB emmc 可选,标配 8GB    [标配 8GB,可定制 4GB/16GB]
    • 电源IC:使用 AXP228,支持动态调频,库仑计等    [独家支持]
    • 以太网:使用 RTL8211E 千兆以太网 PHY     [独家支持]
    接口参数
    • LCD 接口:同时支持 TFT、LVDS、MIPI 接口输出     [独家支持]
    • Touch 接口:电容触摸,电阻触摸
    • 音频接口:AC97/IIS 接口,支持录放音
    • SD 卡接口:2 路 SDIO 输出通道
    • emmc 接口:板载 emmc 接口,管脚不另外引出
    • 以太网接口:支持千兆以太网
    • USB HOST 接口:一路 HOST2.0,一路 HSIC    [支持]
    • USB OTG 接口:一路 OTG2.0
    • UART 接口:支持5路串口,引出3路,支持带流控串口
    • PWM 接口:4 路 PWM 输出
    • IIC 接口:IIC 接口:3 路 IIC 输出
    • SPI 接口:1 路 SPI 输出
    • ADC 接口:支持8路;引出3路 ADC
    • Camera 接口:1 路 BT656/BT601,1 路 MIPI CSI    [独家支持]
    • HDMI 接口:高清音视频输出接口,音视频同步输出     [独家支持]
    • VGA 接口:使用 LCD 输出接口扩展
    • 启动配置接口:无需启动配置,核心板自动适配
    电气特性
    • 输入电压:3.7~5.5V(推荐使用 5V 输入)
    • 输出电压:3.3V/4.2V(可用于底板供电及电池充电)
    • 储存温度:-20~80度     [独家支持]
    • 工作温度:-20~80 度
