送修单位：某集团有限公司西安公司

仪    器：可编程直流电源

品    牌：安捷伦

型    号：Agilent 6574A

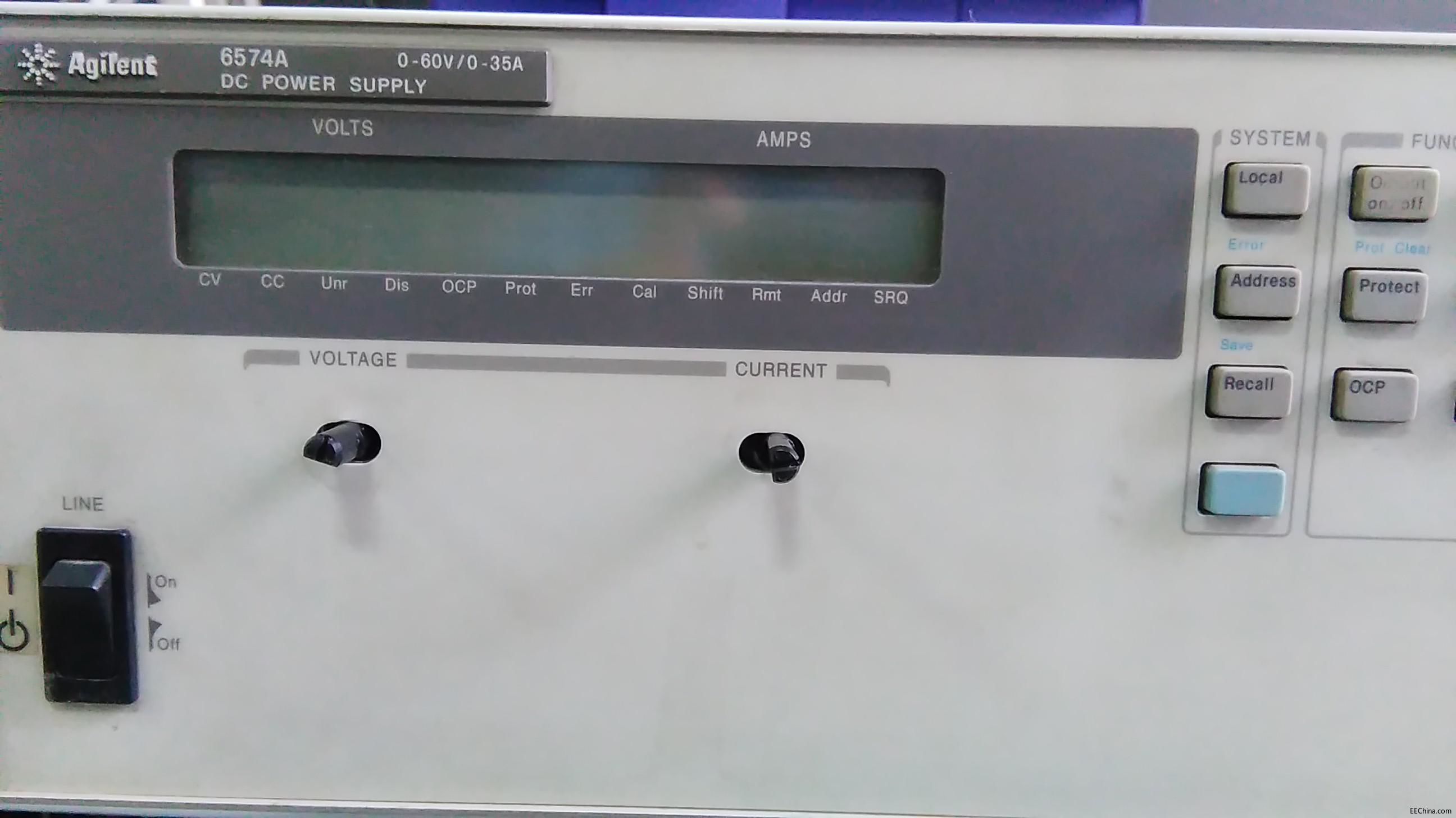

故障描述：机器开机后，前面板无显示，只有风机转动。无法操作，无法使用。

检测排障：

开机，检测输入功率部分，测量A3板上TP1，TP2处的高压，300V+，属正常。

输入功率正常，接着检测辅助电源部分，测量A3板辅助电源部分的几个测试点（+5V, +15V

（3个），,-15V），如图所示。结果+15V和-15V表现正常，只有+5V电压不够，只有大约2.5V。

从此电压着手排查。

该电压由一块稳压模块提供，测量其输入也不正常，再向前一级追查，稳压模块的输入来

自于另外一个稳压模块，而这个模块的输入受控于另一电压控制芯片。测量该芯片的输入

输出，也不正常。

为了确定问题是来自A3辅助电源部分，还是后级电路的影响，断开A3板和A5板的排线，再

次测量前面的几个电压值，此时+5V表现正常。可见的确是后级电路影响此处。

问题转移到了A5板，在A5板上重点排查，经过测量和测试，发现有个电压控制芯片表现

可疑，经在线测量，可以确定其已经损坏，不能输出应有的电压给周边的其它芯片，导

致多个芯片均不能正常工作，进而影响到前级电路。

更换该电压控制芯片后，测量A3辅助电源部分已经表现正常。但此时仪器依然没有显示。

于是向前面板控制和显示部分查找。检测前面A1板，有U6，U3等芯片表现异常，隔离测量，

确诊U6已经损坏，

更换后，U3继续表现异常，

再代换试验，后测试输出正常。

至此，开机后机器能正常显示，初步表现正常，面板可以操作，设置一个电压值，试着输

出，得到正确输出和显示。到此，整机修复。
