低压大电流线性芯片NU511脚位兼容DD312(专用于LED舞台灯,LED投光灯,LED模组)

已有 296 次阅读2016-3-29 15:22 | 关键词: 低压大电流恒流驱动IC

NU511- 1.2A Single Channel LED Driver

 產品特色



·         3V~12V 寬廣電源設計,電源取電容易 單輸出通道,可並聯組合使用。

·         方便驅動大、中、小功率LED

·         支援超高速 1MHz PWM 調光。

·         總電流高達1.2A (通道跨壓僅需0.6V)

·         超高8KV輸出通道ESD耐受度,不僅I/V特性不變,且功能仍維持正常。



寬廣電源設計,方便您的電源取電。多通道的電流輸出設計,100mA~1.2A的通道電流輸出範圍;適合大、中、小功率 LED的應用。還支援超高速 1MHz PWM 調光。適合恆亮及須調光應用之燈條產品

NU511新版本修改部份如下,

1.Page.2 Modify IDD spec-IDD 增加1MA

2.Page.3 Switching Characteristics-- RISING TIME 快一些

3.Page.5 Current formula------電流設定I out =585/rext  改為 I out =590/rext

NU511为台湾数能科技供大電流輸出LED应用产品之设计,脚位兼容DD312

3V ~ 12V宽电源设计,方便您的电源取电。

单通道的电流输出设计,100mA~1.2A的通道电流输出范围;

适合大、中、小功率 LED的应用。

还支持超高速 1MHz PWM 调光。

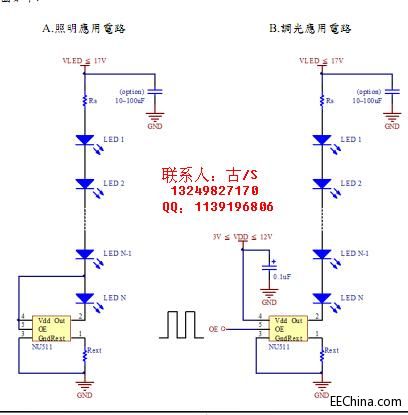

适合恒亮及需调光应用之灯箱产品,可用于电视机背光驱动

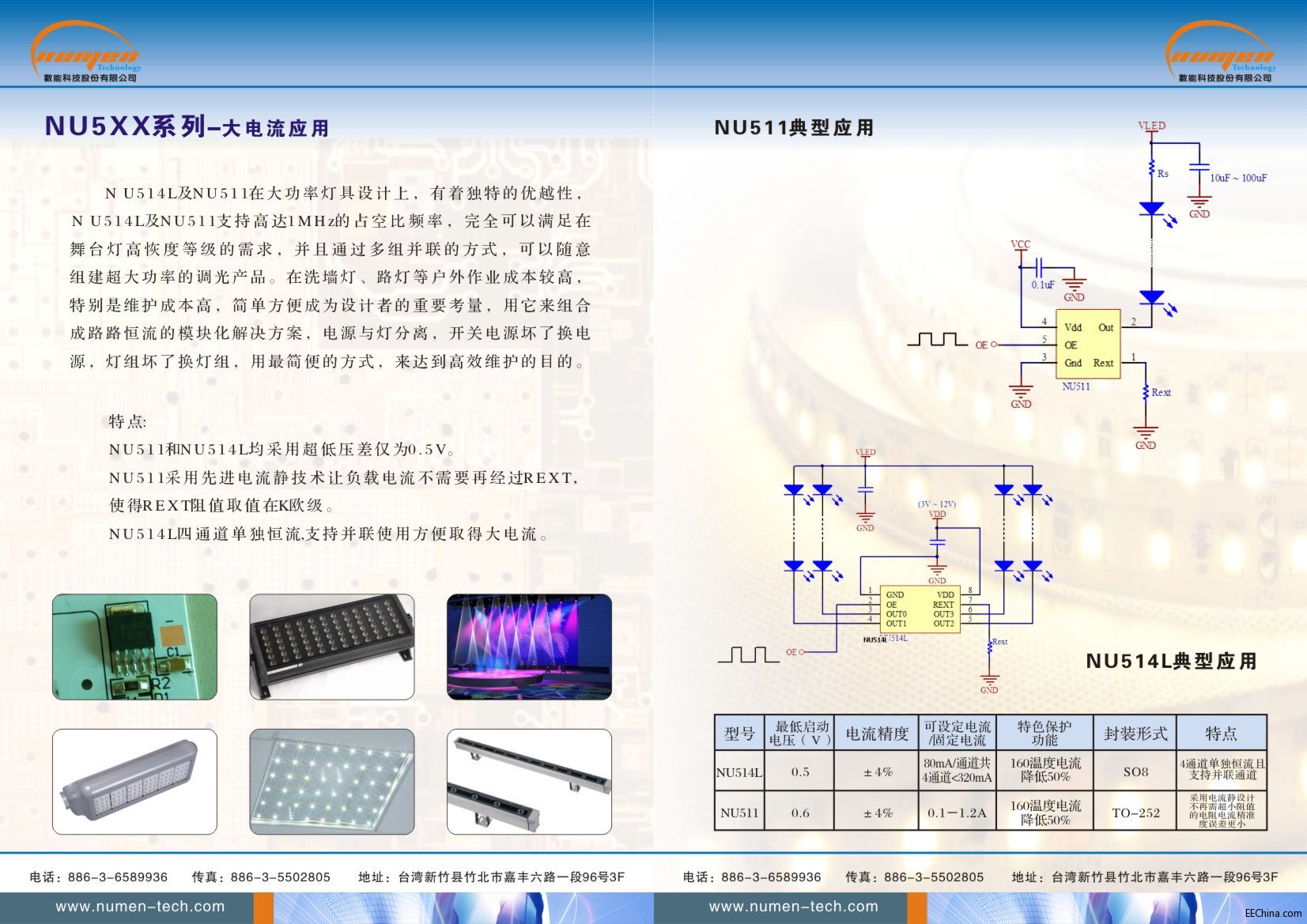

NU511系列-大电流应用

NU514LNU511在大功率灯具设计上,有着独特的优越性,NU514LNU511支持高达1MHZ的占空比频率,完全可以满足在在舞台灯高恢度等级的需求,
并且通过多组并联的方式,可以随意组建超大功率的调光产品。在洗墙灯、路灯等户外作业成本较高,特别是维护成本高,简单方便成为设计者的重要考量,用它来组合成路路恒流的模块化解决方案,电源与灯分离,开关电源坏了换电源,灯组坏了换灯组,用最简便的方式,来达到高效维护的目的。

  特点:

 NU511NU514L均采用电流静设计,不再需超小阻值的电阻,电流精准,误差更小

NU511采用超低压差仅为0.5V

   NU511采用先进电流静技术让负载电流不需要再经过REXT,使得REXT阻值取值在K欧级.

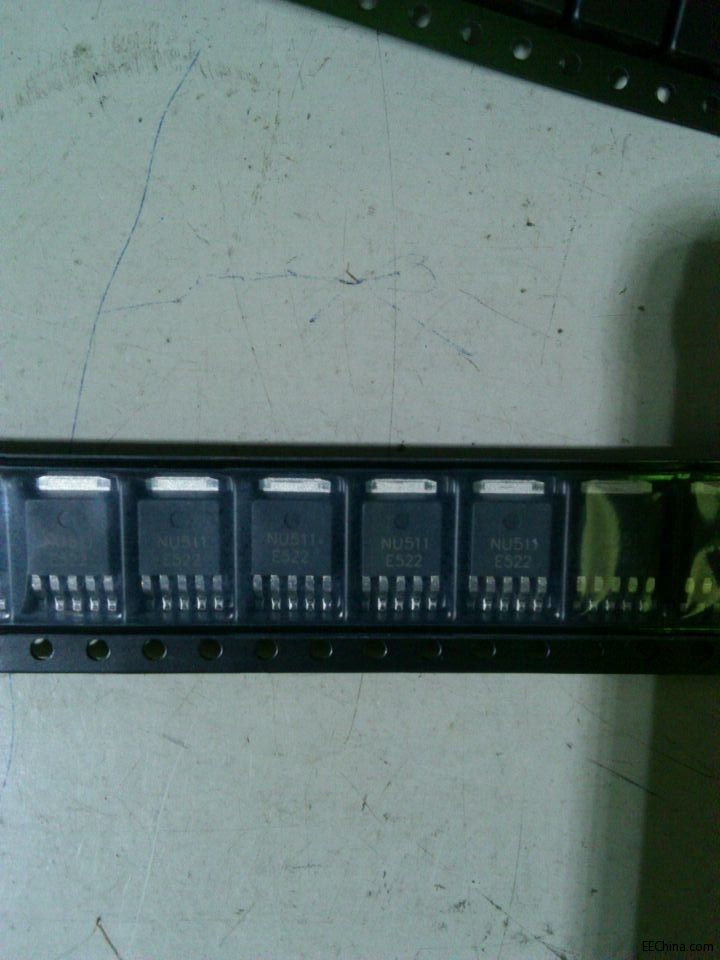

NU511

1:最低启动电压(0.6V

2:电流精度+-4%

3:可设定电流/固定电流0.1-1.2A

4:特色保护功能,160温度电流降低50%

5:封装成式。TO-252

6:特点,采用电流静设计不再需超小阻值的电阻电流精准度误差更小



NU514L: 1:最低启动电压(0.5V

 2:电流精度+-4%

3:可设定电流/固定电流80MA/通道路共4通道〈320MA

4:特色保护功能,160温度电流降低50%

5:封装成式。SOP8

6:特点,4通道单独恒流且支持并联通道



 深圳市诚信联科技有限公司

联系人:/S

址址:深圳市龙华新区龙华镇龙观东路金龙华广场金龙阁1908

电话: 13249827170 / 0755-86091963

传真:0755-82725693

QQ: 1139196806 /1262314675 贸易通:jjera



路过

鸡蛋

鲜花

握手

雷人

发表评论 评论 (1 个评论)

回复 vmxnl 2016-4-14 11:11

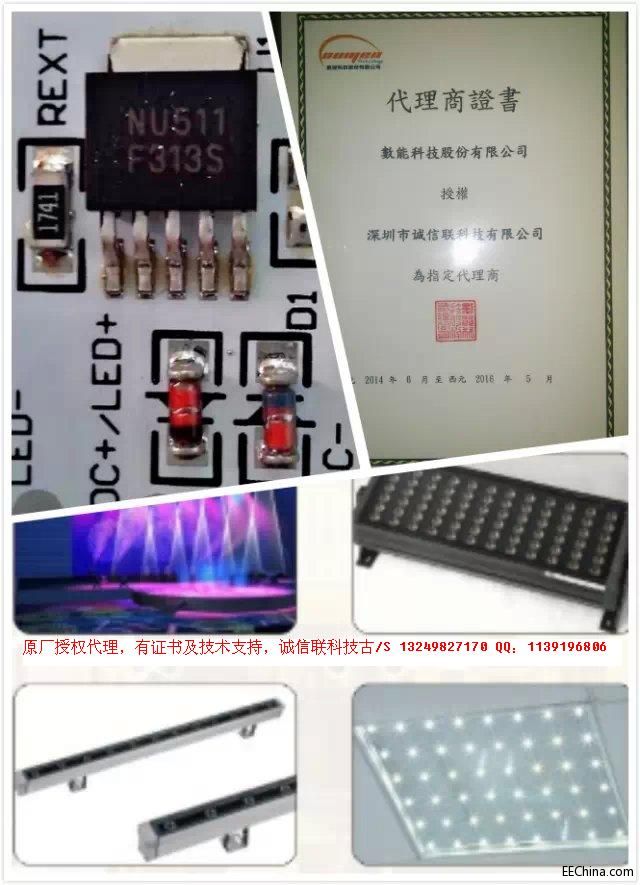

NU511大电流线性恒流IC,是台湾数能科技开发的一款芯片,用于LED模组,灯条,高端LED产品应用,台系中最有优势的一款高性价比芯片,脚们兼容DD312,有专业的技术支持,有样品可提供,欢迎来电索样测试
