台湾进口高精度低压差恒流芯片NU510 NU502 NU503B专用于LED灯条、模组

已有 203 次阅读2016-3-29 15:15 | 关键词: LED灯条恒流ICNU510, NU502, NU501

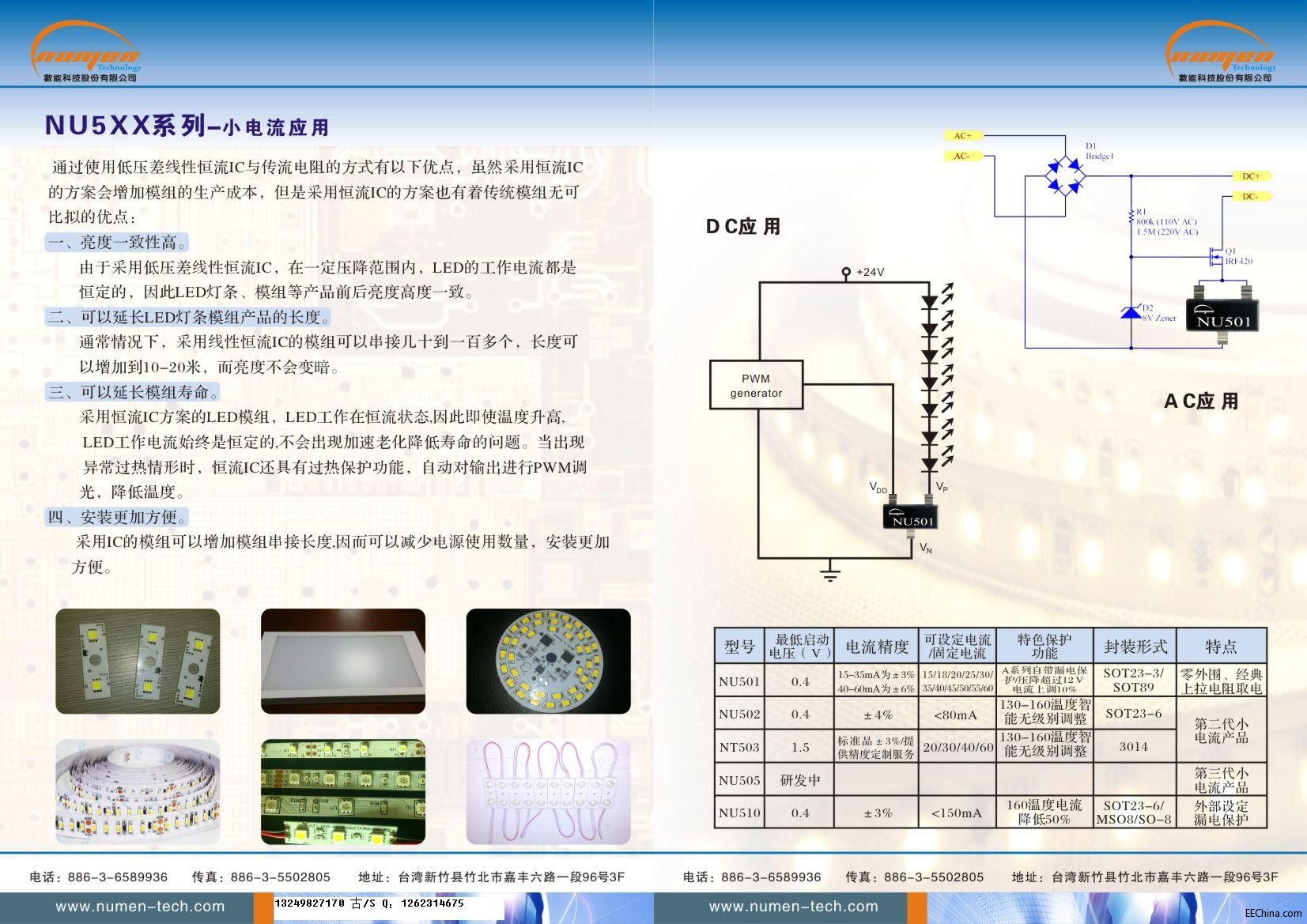

NU501系列-小电流应用

通过使用低压线性恒流IC与传流电阻的方式有以下优点,虽然采用恒流IC的方案会增加模组的生产成本。但是采用恒流IC的方案也有着传统模组无可比的优点:

一:亮度一致性高

由于采用低压差恒线性恒流IC,在一定压降范围内,LED的工作电流都是恒定的。因此LED灯条,模组等产品前后亮度高度一致。

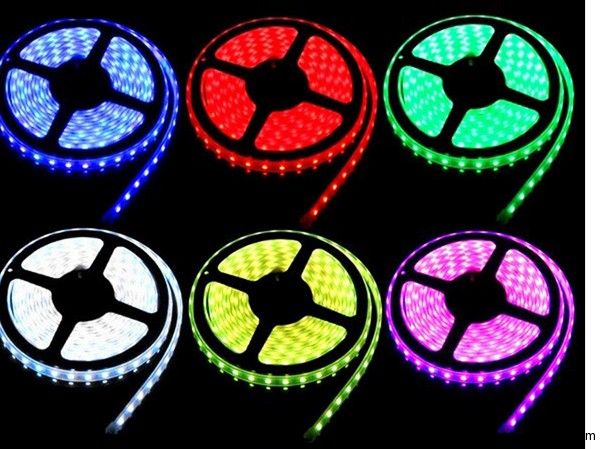

二:可延长LED灯条模组织产品的长度

通常情况下,采用线性恒流IC的模组可以串接几十到一百多个,长度可以增加到10-20米,面亮度不会变暗

三:可以延长模组寿命

采用恒流IC方案的LED模组,LED工作在恒流状态。因此即使温度升高,LED工作电流始终是恒定的,不会出现加速老化降低寿命的问题。当出现异常过热情形时,恒流IC还具有过热保护功能,自动对输出进行PWM调光,降低温度。

四:安装更加方便

采用IC的模组可以增加模组串接长度,因而可以减少电源使用数量,安装更加方便。







NU501

1:最低启动电压(0.4V

2:电流精度15-35MA+-3%

3:可设定电流/固定电流 15/18/20/25/30/35/40/45/50/55/60

4:特色保护功能,A系列自带漏电保护/压降超过12V电流上调10%

5:封装成式,SOT23-3/SOT89

6:特点,零外围,经典上拉电阻取电。



NU502

1:最低启动电压(0.4V

2:电流精度4%

3:可设定电流/固定电流<80-160MA

4: 特色保护功能130-160温度智能无级别调整

5:封装成式,SOT23-6/SOP8

6:第二代电流产品。



NU503B

1:最低启动电压(1.5V

2:电流精度,标准品+-3%提供精度定手制服务。

3:可设定电流/固定电流20/30/40/50/60

4:特色保护功能130-160温度智能无级别调整

5:封装成式:SOT23-3

6:第二代小电流产品。







NU510

1:最低启动电压(0.4V

2:电流精度+-3%

3:可设定电流/固定电流<150MA

4:特色保护功能160温度电流降低50%

5:封装成式SOT23-6/SOP8/MSOP8

6:特点,外部设定漏电保护。

用低压定电流恒流IC做的低压LED产品,具有以下优势:

一是每串灯珠电流都是恒定的,能保护灯珠,减少光衰,大大延长灯条的使用寿命

二是灯条的亮度一致性好

三是对要求接的长的工程单来说,减少了接线成本和人工成本,恒流灯条和串电阻的灯条成本就差不多了,恒流灯条更省事

联系人:古/S,电话:113249827170QQ1139196806


路过

鸡蛋

鲜花

握手

雷人

发表评论 评论 (2 个评论)

回复 vmxnl 2016-4-14 11:22
NU501是一款线性定电流IC,品种为15-60mA,每5mA分为一档,具有应用简单,用途宽广,精度高等特点。广受工程师的喜爱,为此在这里我总结了几种不同的应用,与大家分享一下。一起成长进步。
1.芯片特性
1.最简易之线性定电流组件
?  2.固定电流设计,不需要外加电阻设定电流
?? 低输出端电压降,低至0.4V
      3.VDD脚可做PWM调光
      4.支持串并联使用

2.应用电路设计考虑
NU501为线性恒流组件,在应用时需考虑功耗与散热的问题。选用组件电流越高,越须降低NU501的输出端压降,以避免NU501发出高热。降低输出端的方法如下:
1、在能维持恒流的情况下,尽量降低电源电压。
2、在能维持恒流的情况下,尽量增加恒流串联回路中LED的数量。
3、在能维持恒流的情况下,于恒流串联回路中,加上降压电阻,以减少NU501的输出端电压。
  4、在系统电源为24v以上的工作环境中,建议在VDD与VN脚位间并联一0.1uF至10uF的电容,以增加电流的稳定性
与可靠度。
用NU501隔离式应用,需在前级加上一个开关电源,把隔离通过前级来表现出来,NU501只是一个恒流作用。目前的开关电源技术已发展相当成熟,性价比也高,且各种认证,CE,UL等都易通过,或大部分厂家都已通过各种认证,因此我们只需拿来就用,省去开发时间,只需把NU501的IC放在灯板上即可,路路恒流,高精度。

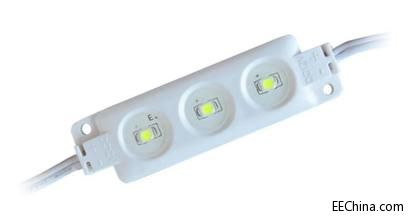

     在LED发光模组应用上也越来越受欢迎,原因是采用NU501之后,无需再使用其它恒流源,

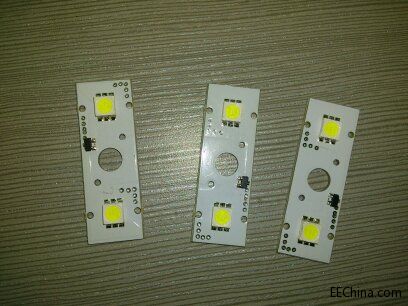

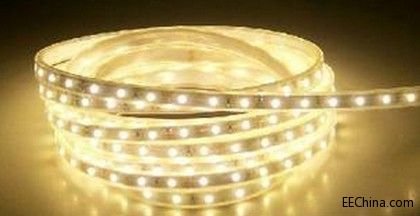

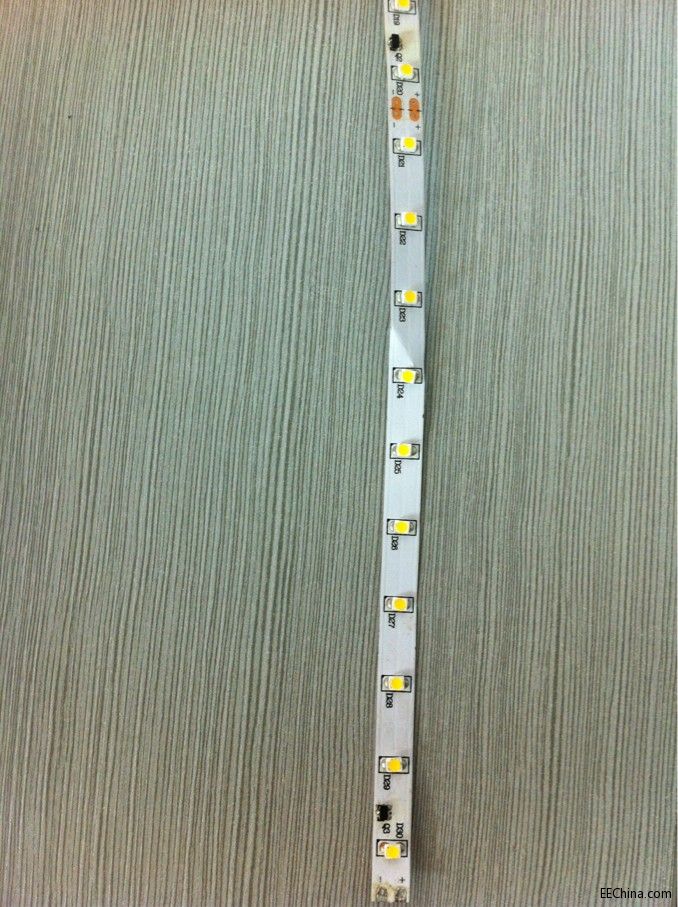

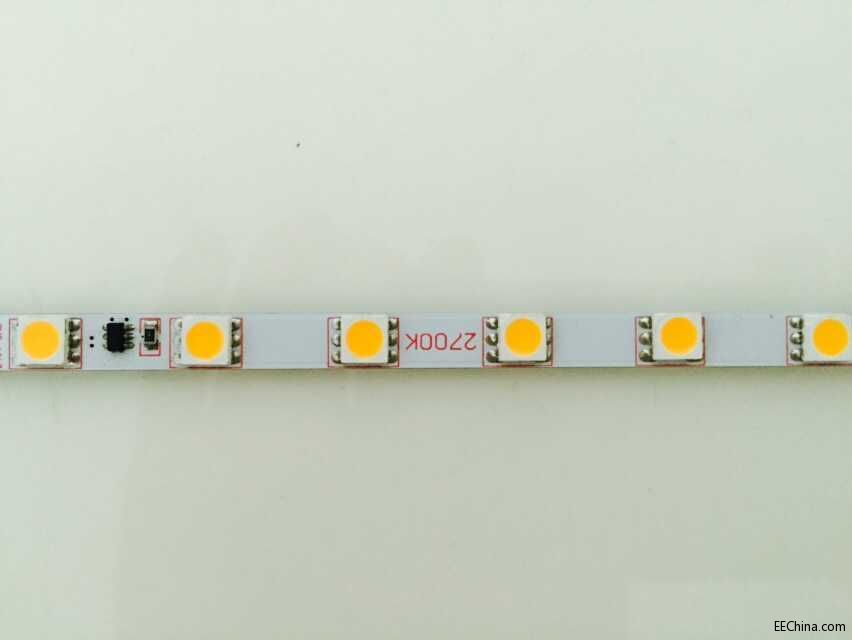

NU501应用于软灯条,硬灯条,单色上应都有很好的表现,是取代传统电阻的最佳选择。
回复 vmxnl 2016-5-3 14:02
各生产LED模组,LED软灯条、硬灯条(灯箱灯条、荧光板灯条、柜台灯条…..的厂商,如有需要恒流IC方案的可以了解下台湾数能NU501 NU502 NU503B NU510这几个料,我们深圳市诚信联科技是台湾数能大陆指定的代理商,有专业的技术支持,主营LED照明,为客人提供方案(http://www.cxltech.cn)有资料可以了解下,如需样品可联系古/S 13249827170 Q:1139196806
