高压线性去电源化一体方案NU507

已有 124 次阅读2016-3-29 15:07 | 关键词: 无电源LED驱动芯片

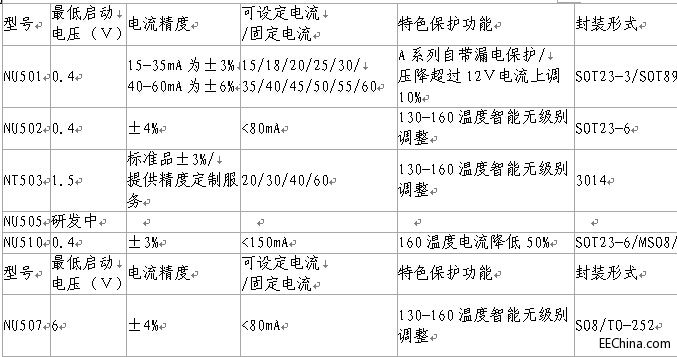

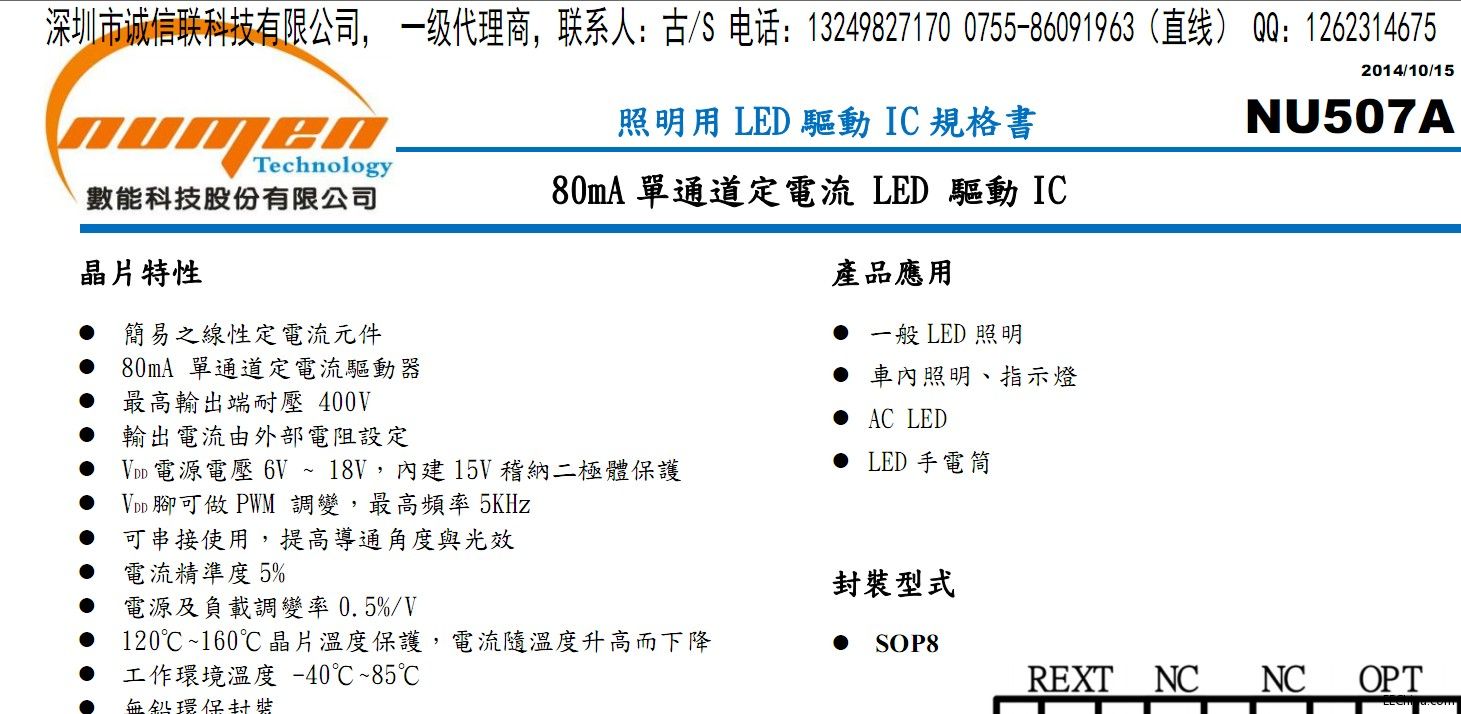

NU507晶片特性  (内置MOS+过温保护功能

  簡易之線性定電流元件

  80mA 單通道定電流驅動器

  最高輸出端耐壓 400V

  輸出電流由外部電阻設定

  VDD電源電壓 6V ~ 18V,內建 15V 稽納二極體保護

  VDD腳可做 PWM 調變,最高頻率 5KHz

  可串接使用,提高導通角度與光效

  電流精準度 4%

  電源及負載調變率 0.5%/V

  120~160℃晶片溫度保護,電流隨溫度升高而下降

  工作環境溫度 -40~85

  無鉛環保封裝    80mA單通道定電流驅動器

˙ 最高輸出端耐壓400V

˙ 6V~18V 電源電壓設計,內建15V稽納二極體保護

˙ VDD可做PWM調變,最高頻率 5KHz

˙ 電源及負載調變率0.5%V.

˙ 120 ~160晶片溫度保護80mA單通道定電流驅動器

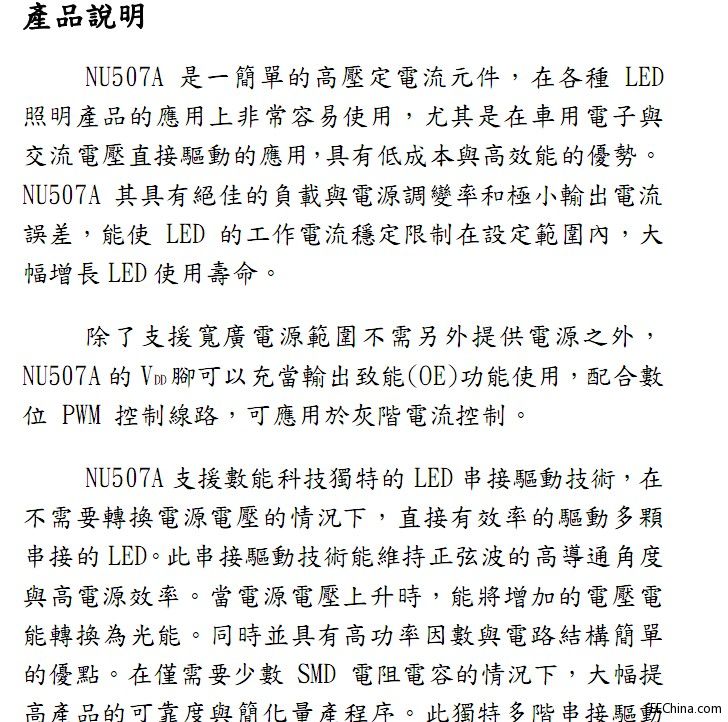

產品說明 產品說明 產品說明 產品說明
  NU507

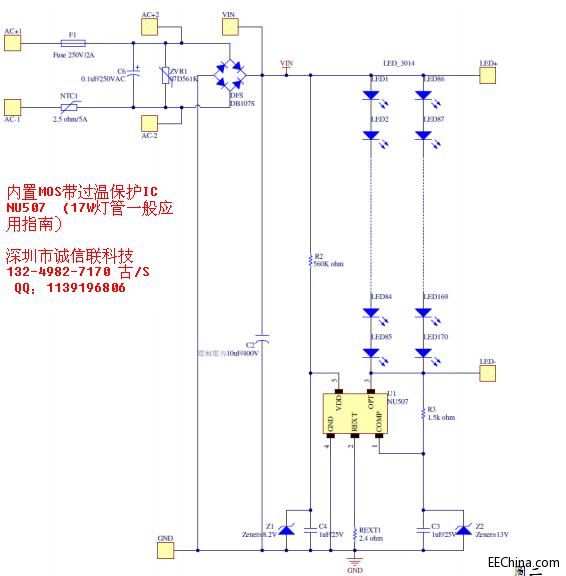

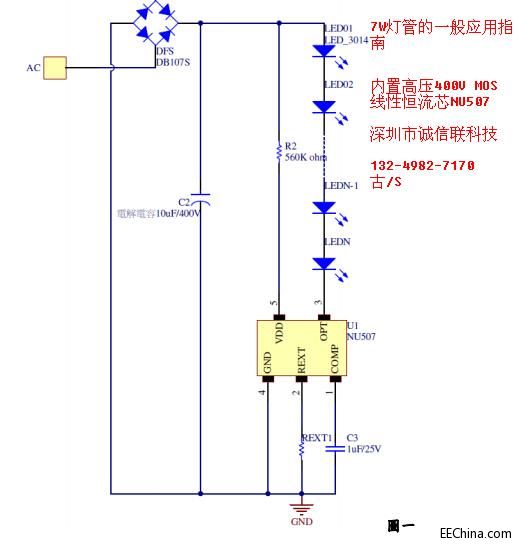

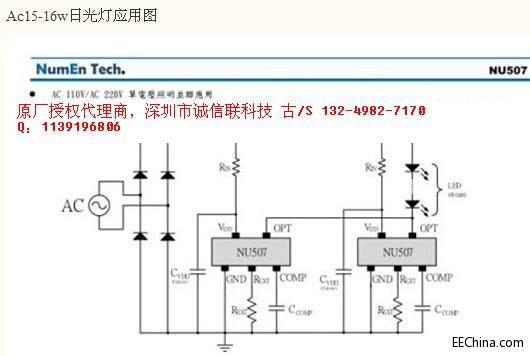

是一簡單的高壓定電流元件,在各種 LED
明產品的應用上非常容易使用,尤其是在車用電子與交
流電壓直接驅動的應用,具有低成本與高效能的優勢。
NU507
其具有絕佳的負載與電源調變率和極小輸出電流
誤差,能使 LED 的工作電流穩定限制在設定範圍內,大
幅增長 LED 使用壽命。
除了支援寬廣電源範圍不需另外提供電源之外,
NU507
VDD腳可以充當輸出致能(OE)功能使用,配合數
PWM 控制線路,可應用於灰階電流控制。
  NU507

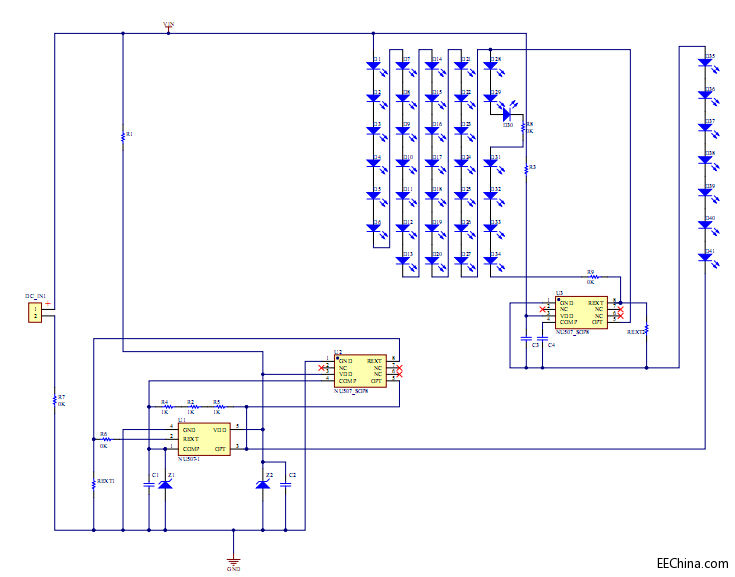

支援數能科技獨特的 LED 串接驅動技術,在
不需要轉換電源電壓的情況下,直接有效率的驅動多顆
串接的 LED。此串接驅動技術能維持正弦波的高導通角度
與高電源效率。當電源電壓上升時,能將增加的電壓電
能轉換為光能。同時並具有高功率因數與電路結構簡單
的優點。在僅需要少數 SMD 電阻電容的情況下,大幅提
高產品的可靠度與簡化量產程序。此獨特多階串接驅動
架構專利申請中。

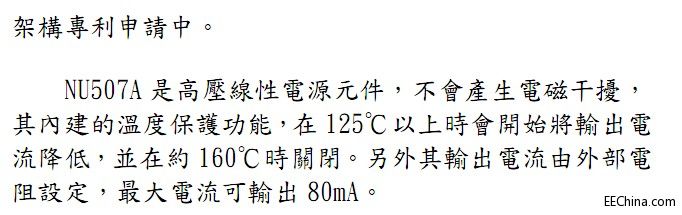

NU507
是高壓線性電源元件,不會產生電磁干擾,其
內建的溫度保護功能,在 125以上時會開始將輸出電流
降低,並在約 160時關閉。另外其輸出電流由外部電阻

設定,最大電流可輸出 80mA






路过

鸡蛋

鲜花

握手

雷人

发表评论 评论 (2 个评论)

回复 vmxnl 2016-4-14 11:26
NU507

随着LED大规模进入商业和家庭照明,客户对产品的性能、价格、可靠性提出了更为严格的要求。在一般人的心目里,LED本身的寿命已经是非常高了,
但是实际寿命却是非常低,往往是由于电源寿命低而引起,目前大部分灯具解决方案都是光源+电源+外壳方式,而且电源都类同传统开关电源原理,电路复杂,
电子元件较多,生产工艺复杂,生产成本较,故障机率较高。为此,数能公司在业界领先推出高压线性恒流IC方案,早期用NU501+MOS+稳压管等零件的方式,
到现在NU507高度集成,此方案无需高频变压器,部分方案无需电解电容,简化了灯具的工艺流程,减少人工作业,成本大大降低。是国内主流的电源方案。

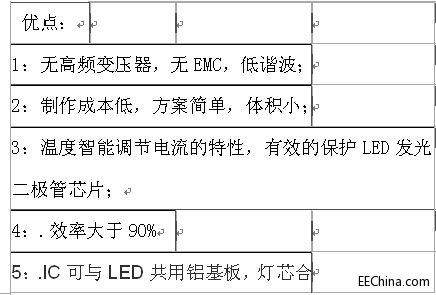

优点:
1:无高频变压器,无EMC,低谐波;
2:制作成本低,方案简单,体积小;
3:温度智能调节电流的特性,有效的保护LED发光二极管芯片;
4:.效率大于90%

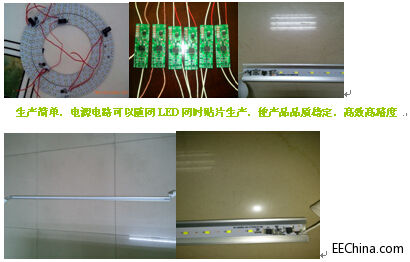

5:.IC可与LED共用铝基板,灯芯合一。
回复 vmxnl 2016-4-25 10:19
无电源芯世界.四大优势
1)        去电源,超高性价比,单个高压IC驱动20W,BOM成本低于1元钱
2)        IC寿命长,无失效,驱动方案无高频变压器,高压电解电容,与LED同寿
3)        高效交,高PFC,无EMI

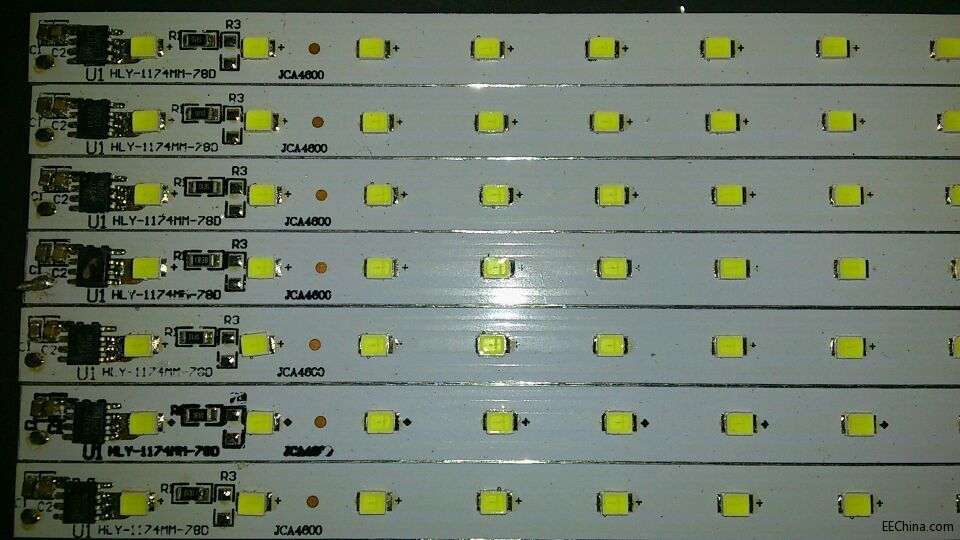

4)        组装方便,提高生产效率,电源芯片与LED共铝基板灯芯合一,提高效率

1:去电源 超高性价比,单个高压IC驱动20W,BOM成本低于1元钱
2:IC寿命长无失效,驱动方案无高频变压器,高压电解电容,与LED同寿。
3:高效率,高PFC无EMI.
4:组装方便提高生产效率,电源芯片与LED共铝基板灯芯合一提高效率。
