FS3043钳型接地电阻测试仪

已有 96 次阅读2016-3-15 14:27 |个人分类:接地防雷试验| 关键词: 钳型接地电阻测试仪


概述

   电气设备的接地是保证人身安全和电力设备正常工作的重要措施。接地按其作用可分为:保护接地、工作接地和防雷接地。因此,接地电阻的测试对保证设备和人身安全起着十分重要的作用。

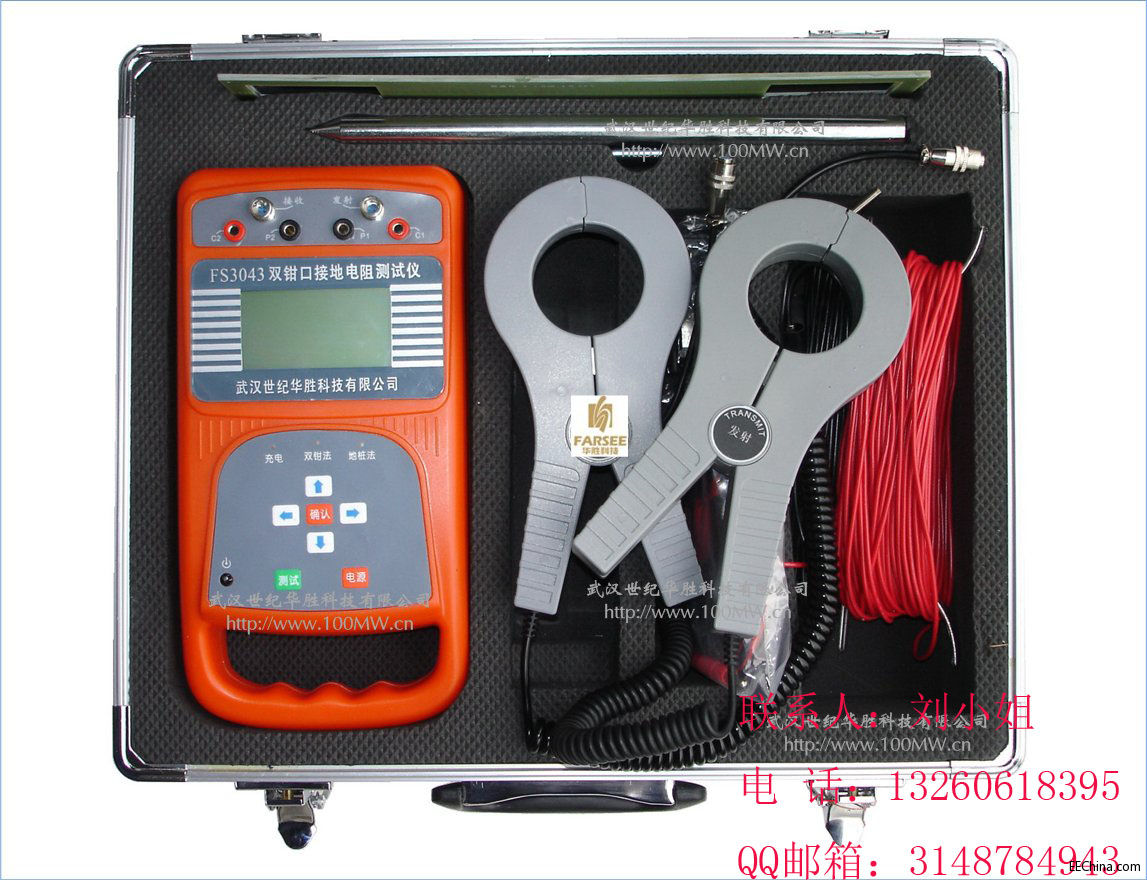

FS3043钳型接地电阻测试仪是一种手持式仪表。该仪器除了具有传统打辅助地极测接地电阻的功能外,还具备了无辅助地极测量的独特功能,改变了测试接地电阻传统的测量原理和手段。采用双钳口非接触测量技术无需打辅助地极,也无需将接地体与负载隔离,实现了在线测量。若在单点接地系统干扰性强等条件下,也可以采用打辅助地极的测量方式消除干扰。



FS3043钳型接地电阻测试仪功能/参数

双钳法/地桩法双重测时方式。适合任意接地场所,多点或单点接地,都可正常测试。



FS3043钳型接地电阻测试仪主要特点

  双钳法/地桩法双重测量方式:

适合任意接地场所,多点或单点接地,都可正常测试。

抗干扰能力强:

自产生高频电流,从而过滤市电中50Hz100Hz等谐波干扰电流,即使在500kV变电站环境下,也能精确测量。

  测量范围广、分辨率高:

量程从0.01Ω~1000Ω,分辨率0.01Ω,对0.7Ω以下接地电阻,也能准确测量。

  大钳口设计:

钳口直径50mm(标准配置),满足用扁铁/钢作接地引线的情况,特殊钳口尺寸可按客户要求定制。

  大容量数据存储:

可储存200组测量数据。

  操作简单,单人作业

全中文操作界面、体积小、重量轻,防爆便携箱,野外测量携带方便。



FS3043双钳口接地电阻测试仪技术参数

  接地电阻测量范围:

双钳法:0.01Ω~1000Ω

地桩法:0.01Ω~1000Ω

  误差

双钳法:±2%±2个字

地桩法:±1.5%±2个字

  最小分辨率:0.01Ω

  钳口尺寸:Φ50mm

  存储容量:200组数据

  工作温度:0o + 50°C

  电源:85号镍氢充电电池或普通AA电池

  重量:0.8Kg(含电池

  尺寸:265mm×130mm×65mm



◆仪器别称

“双钳口接地电阻测试仪”别称:双钳法,地桩接地电阻测试仪。
