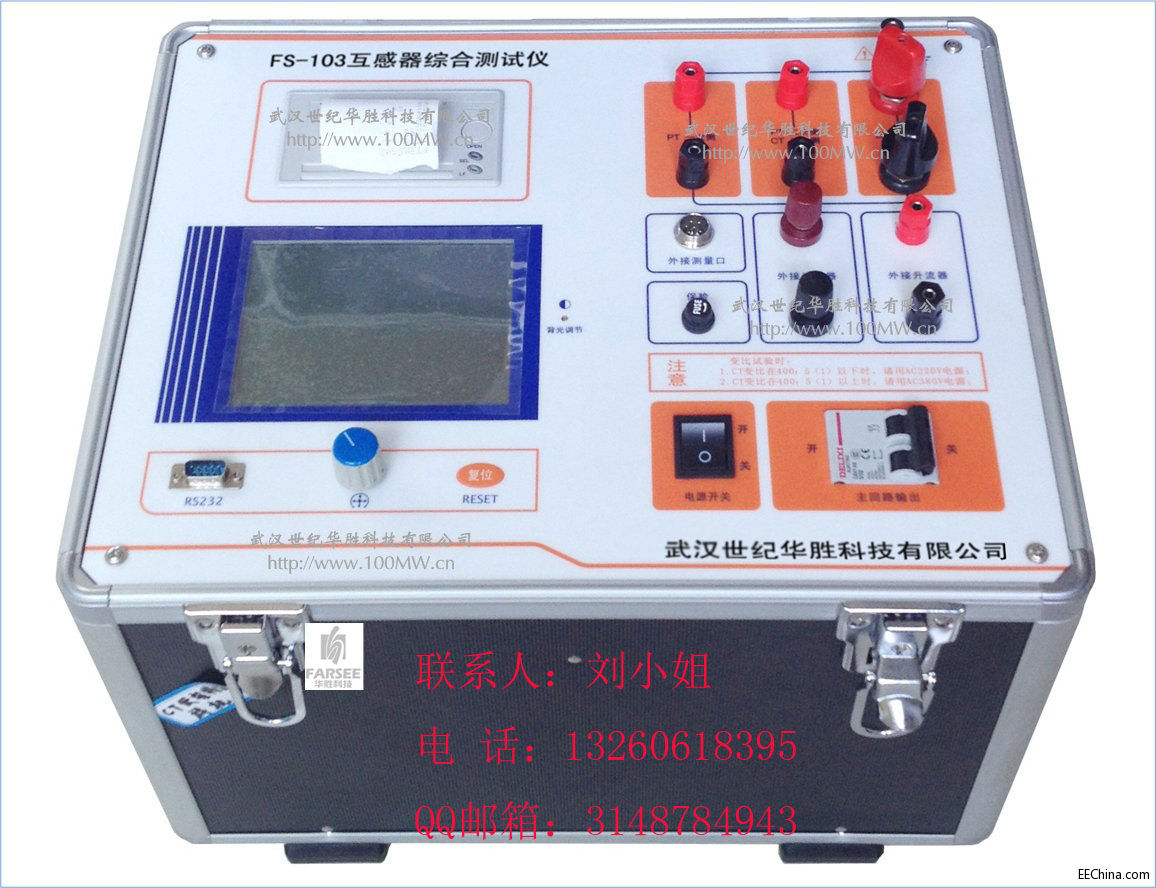

FS-103互感器全自动综合测试仪

已有 97 次阅读2016-3-15 14:23 |个人分类:继电保护与二次回路试验


概述

      FS-103互感器多功能全自动综合测试仪是在FS-102型综合测试仪基础上,广泛听取用户意见、经过大量的市场调研、通过严格的专业测试和权威部门鉴定认证之后投放市场的新产品。装置采用高性能数据处理器和微机控制架构、先进的制造工艺,保证了产品性能稳定可靠、功能完备、自动化程度高、测试效率高、在国内处于领先水平,是继电器保护和高压绝缘行业用来测试电流互感器和电压互感器的专业检测仪器。


FS-103互感器多功能全自动综合测试仪主要特点:

  单一电源输入,220V380V电源自适应

  全自动、不接触、高安全测试

  高速微处理器控制,反射型高清晰LCD显示,旋转鼠标操作

  自带打印机,直接显示和打印特性曲线

  具有USB接口,可U盘存取测试数据

  具有RS232接口,可连接PC机读取测试数据

  可存储230组测试记录,掉电不丢失,可随时存取

  可外接升压器、升流器,用户自备升压、升流器

  满足500KV等级1A保护CT的伏安特性试验

  所有电压、电流值均为真有效值

  具有升压保持功能,用于计量检测及二次交流耐压试验

  具有升流保持功能,用于二次回路检查

  根据国家相关标准自动计算伏安特性曲线拐点电压及10%5%误差曲线



FS-103互感器多功能全自动综合测试仪主要技术参数:

  CT变比及二次回路测试,最大输出电流:750A/5.5V

  PT变比测试最大输出电压:2500V

  CT伏安特性试验最大输出:1000V25A(单机) 2500V1.5A(外接升压器)

  PT伏安特性试验最大输出:200V25A

  电流、电压测试精度:<0.5%

  变比测试精度:<0.5%



FS-103互感器多功能全自动综合测试仪主要功能:

  保护CT测试、PT测试

  伏安特性曲线、伏安特性曲线

  曲线拐点自动计算

  10%5%误差曲线

  变比、极性、变比、极性

  变比、比差、角差测量

  二次侧回路负载测试

  二次侧回路检查

  CT退磁功能、PT退磁功能

  二次绕组交流耐压

  二次绕组交流耐压



◆仪器别称

“互感器多功能全自动综合测试仪”别称:互感器综合测试仪。
