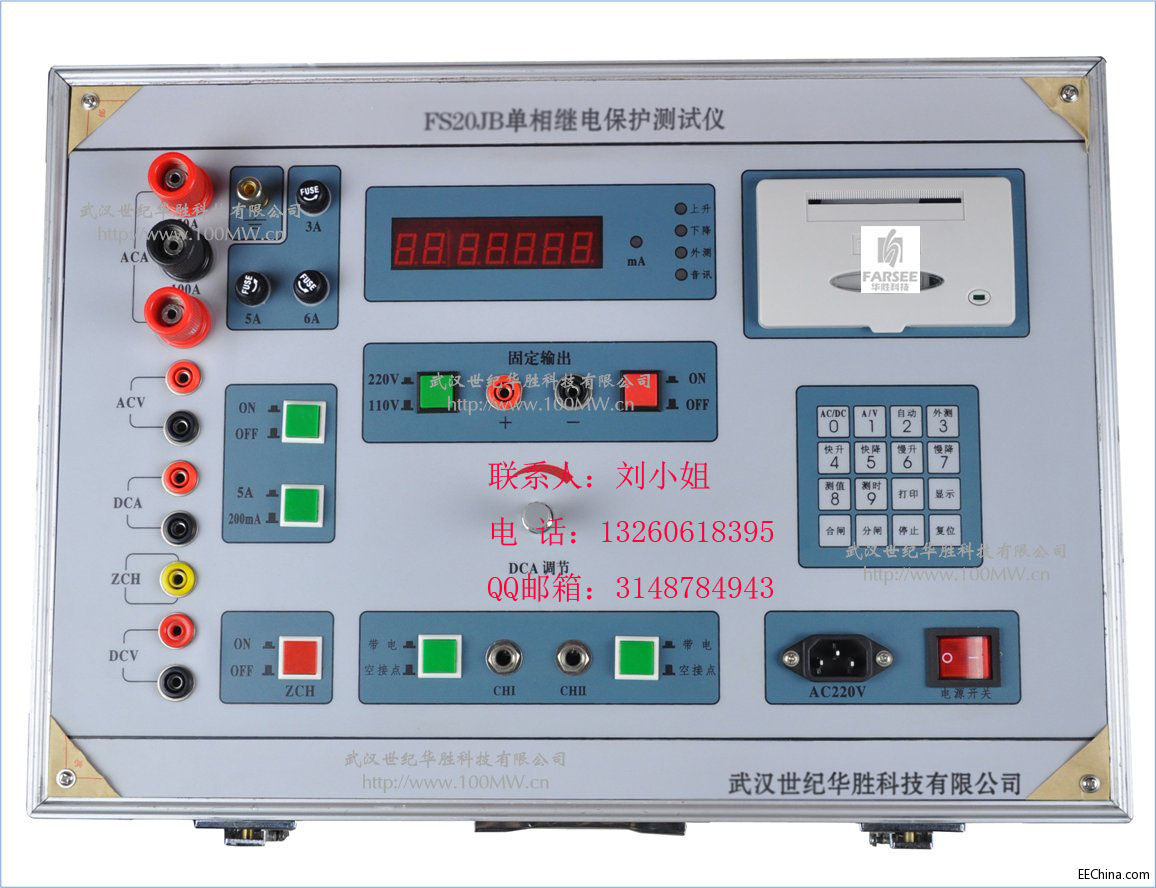

FS20JB单相继电保护测试仪

已有 108 次阅读2016-3-15 14:20 |个人分类:继电保护与二次回路试验| 关键词: 继单相电保护测试仪


概述

     常规继电器和继电保护装置由于结构简单、动作可靠明了、抗电磁干扰性能强,即使在当今微机保护盛行的情况下,仍然有它存在的空间。所以对常规继电器保护装置的测试,使用更简洁的测试仪器很有必要。华胜FS20JB型继电保护测试仪正是满足现场需求研制的产品。



◆FS20JB型继电保护测试仪主要功能
  测试各种类型的继电器,智能化程度高
测试各种交、直流电压、电流、时间、信号继电器及出口中间继电器,可测试各种继电器的动作电压(电流)值,返回电压(电流)值;
测试各种接点(常开、常闭、转换、延时)的动作时间和断开时间;
自动测试三次,自动计算三次平均值,计算返回系数,并且可重复显示、存储和打印测试结果。
  测试重合闸继电器的各项参数;
  可测量电流、电压的频率(显示一个周期的时间,即周期)及二个信号之间的相位差(时间);

设有两个独立的通道,均与本机其它输出绝缘,可方便地测量带电接点,满足继电器的在线测试,接线简单,安全;
  采用了精密的计时基准(10微秒)及长达100小时的计数器,可作为精密毫秒计使用。

◆FS20JB型继电保护测试仪主要特点
  采用微机控制,可方便的完成各种测试,改变了老式继电保护测试仪必须关断电源,切换多个开关,才能转换电源种类的弊病。
  设有自检、全面的自我保护功能:开机后本机自动自检,在过载和过量程时,保护电路将快速切断输出并发出声光告警,极大地降低了因误操作带来的不必要损失。
  智能化程度高:可测出通用继电器的全部参数,并自动打印存储全部数据。
  打印的数据全部使用汉字,如吸合电压断开电压常开吸合时间等。

测量交流带电接点:本机由微机判断是交流过零还是触头动作,使测试准确无误。

◆FS20JB型继电保护测试仪技术参数
 交流电压输出:0250V连续可调,最大输出容量600VA,过量程保护260V,误差为±1%。

交流电流输出:
050A0100A两档电流连续可调,误差为±1%。
050A时,开路电压10V
0100A时,开路电压5V。过载保护动作电流120A

直流电压输出:   0250V连续可调,最大电流2A,过量程保护260V;过载保护动作电流2.1A±5%。纹波系数S0.1

直流电流输出:
0200mA  05 A两档电流连续可调,误差为±1%。
0200mA时,开路电压48V,过载保护动作电流230mA
05A时,开路电压24V,过载保护动作电流5.2A

直流电压固定输出:  单独输出110V220V时,电流可达2.5A,但和交流电压电流,直流电压同时输出时。其总容量不能超过600VA,误差为±1%。

数字毫秒表: 最大量程:100小时;  分辨率:0.01毫秒;  精度:0.01±1个字

整机测量精度:1%
 体积:440×320×280mm3
  重量:18kg



产品别称

    单相继电保护测试仪”别称:单相保护测试仪继电保护测试仪继保测试仪
