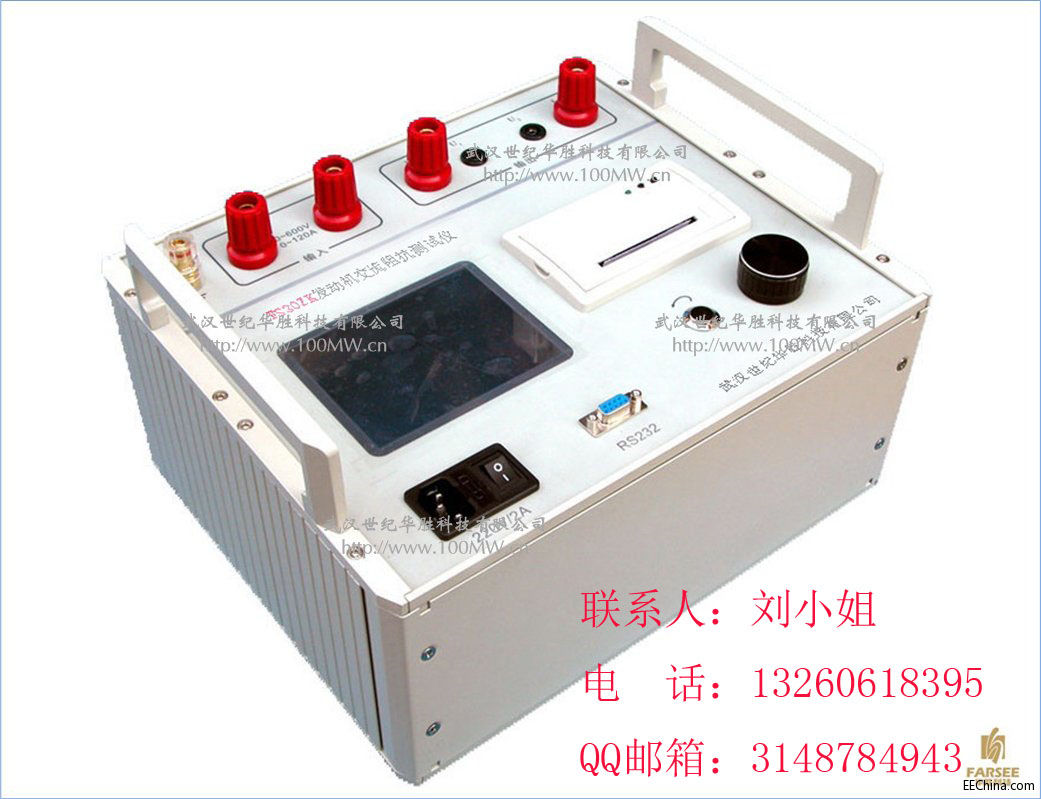

FS30ZK发电机转子交流阻抗测试仪

已有 57 次阅读2016-3-15 14:08 |个人分类:电气设备特性试验


概述

发电机转子绕组由于制造工艺不良以及运行中的电,热作用,均可造成匝间绝缘损坏而产生匝间短路。一旦发生匝间短路,会使转子电流增大,绕组温度升高,限制发电机无功输出,有时还会引起机组剧烈振动,被迫停机。所以,及时将匝间短路找出来,并消除是十分必要的。

华胜FS30ZK发电机转子交流阻抗测试仪采用高速微处理器技术,安全可靠,性能优越,操作简便、测试准确、外形美观、小巧轻便等特点,特别适用大中型发电机组电气试验,是转子试验的最新产品。



◆ FS30ZK发电机转子交流阻抗测试仪主要功能和特点

  自动和手动测量各种同步发电机转子交流阻抗及其特性曲线。
  内置超大容量存储器,可存储1000组测试数据,并可经通讯接口(RS232)上传至PC机,运用本公司开发的随机软件实现数据下载、自动生成和编辑典型的测试报告,便于技术管理和存档。
  全自动采集、测量、显示、存储、打印所有测量参数(电压、电流、阻抗、功率、频率、测试时间等)。
  具有完善的过压、过流保护功能,其中过流过压保护值根据试验参数的设置情况自动调整,既简便又能确保被试设备的安全。
  可兼做单相变压器的空载、短路试验和电流互感器、消弧线圈的伏安特性试验。
  自带大屏幕图形LCD,全中文菜单界面,光标提示操作,简单、方便;实时显示测试数据和曲线,曲线坐标自动缩放,读图更加清晰。
  自带高速微型热敏打印机,可在测试现场快速打印交流阻抗测试报告和交流阻抗特性曲线。



 FS30ZK发电机转子交流阻抗测试仪技术参数
  交流阻抗范围         099.999Ω             0.2
  输出交流电压         0600V                  0.2
  输出交流电流         0120A                  0.2
  有功功率                 072KW                0.5
                          4575Hz                0.2
  工作电源             AC 220V±10           50±0.2Hz
                      415×225×200 mm
                                5 kg



产品别称

    发电机转子交流阻抗测试仪”别称:发电机转子阻抗测试仪
