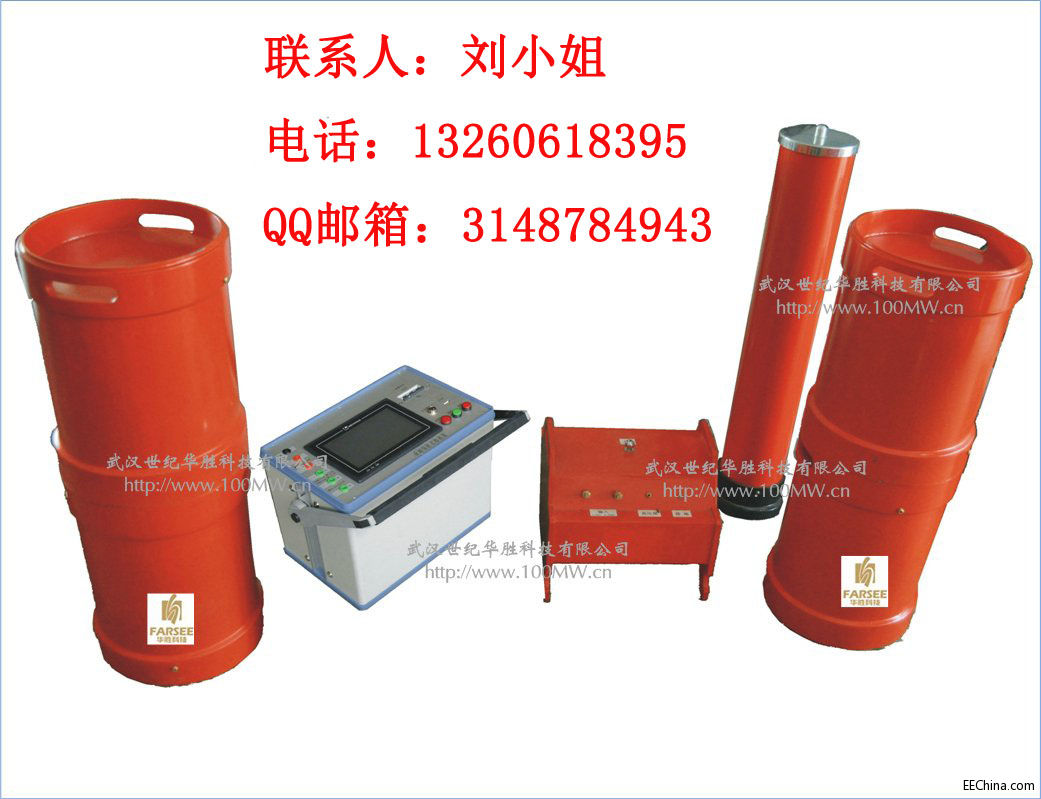

FS系列调频串联谐振试验装置

已有 492 次阅读2016-3-14 15:14 |个人分类:电气设别绝缘耐压试验| 调频串联谐振试验装置


 概述

调频串联谐振试验装置适用于大容量、高电压的电容性绝缘试品,如发电机、电力变压器、高压交联电力电缆、互感器、套管等的高压耐压试验。系列产品,电压和容量根据用户需求定制。

变频串联谐振试验装置是运用LC串联谐振的原理,通过改变输出频率,使得回路中的电抗器电感L和试品电容C发生串联谐振,谐振电压即为试品上所加电压。变频谐振试验装置适用于大容量、高电压的电容性绝缘试品,如发电机、电力变压器、GIS和高压交联电力电缆、互感器、套管等的高压耐压试验。 华胜FS系列变频串联谐振高压试验装置符合国家有关高压试验的规程规范。



调频串联谐振试验装置主要功能和特点

  装置可靠性高。系统采用进口功率元件作为功率变换的核心,电压输出和频率输出稳定,电磁兼容设计合理,保护功能完善,经过多次高压直接对地短路的测试,系统仍然保持完好,同时系统也有很强的过载能力。

  自动调谐功能强大。系统自动调谐时,从30Hz300Hz自动扫频,显示扫频曲线,用户能直观地看到系统调谐过程;扫频完成后,系统根据扫频初步找到的谐振频点,在其±5Hz范围内以0.01Hz为分辨率进行频率细扫,最后精确锁定谐振频率。

☆  支持多种试验模式。系统支持“自动调谐+手动调压”,“自动调谐+自动调压”,“手动调谐+手动调压”等试验模式,推荐使用“自动调谐+手动调压”模式,既能快速找到谐振点,又能通过手动调压控制试验过程,安全性更高。

  系统人机交互界面友好。试验参数设置、试验控制、试验结果等同屏显示,直观清晰,并具有自动计时及操作提示功能。全触摸屏操作及显示,具备试验数据保存和查询功能。

☆  保护功能完善。具备零位保护(电压输出控制旋钮不在零位时,禁止系统启动),过压保护,过流保护,闪络保护等功能,保证了系统的可靠性。



调频串联谐振试验装置主要技术参数

  谐振电压波型:正弦波,波形畸变率<1.0%

  输出频率:30300Hz

  工 作 制:满功率输出下,连续工作时间60min

☆  品质因素:3080

☆  工作电源:380/220V±10%50±0.5Hz

☆  工作环境:温度-10℃~+50℃; 湿度<95%,无凝露状况 。



调频串联谐振试验装置各种耐压试验的比较

☆  比较内容   工频耐压 直流耐压 变频耐压 0.1Hz耐压

☆  耐压等效性

☆  绝缘破坏性

☆  操作安全性    较高     较低     较高

☆  试验接线      复杂     较复杂   较复杂   最简单

☆  最高电压      较高     较高     较高     90kV

☆  设备重量      最大     最小     较大



调频串联谐振试验装置适用范围:

☆  电缆变频谐振装置。

☆  发电机交流耐压装置。

☆  变电站电气设备交流耐压谐振装置。

☆  CVT检验用谐振升压装置。



◆产品别称:

“调频串联谐振试验装置”别称:串联谐振高压耐压装置,变频串联谐振装置。
