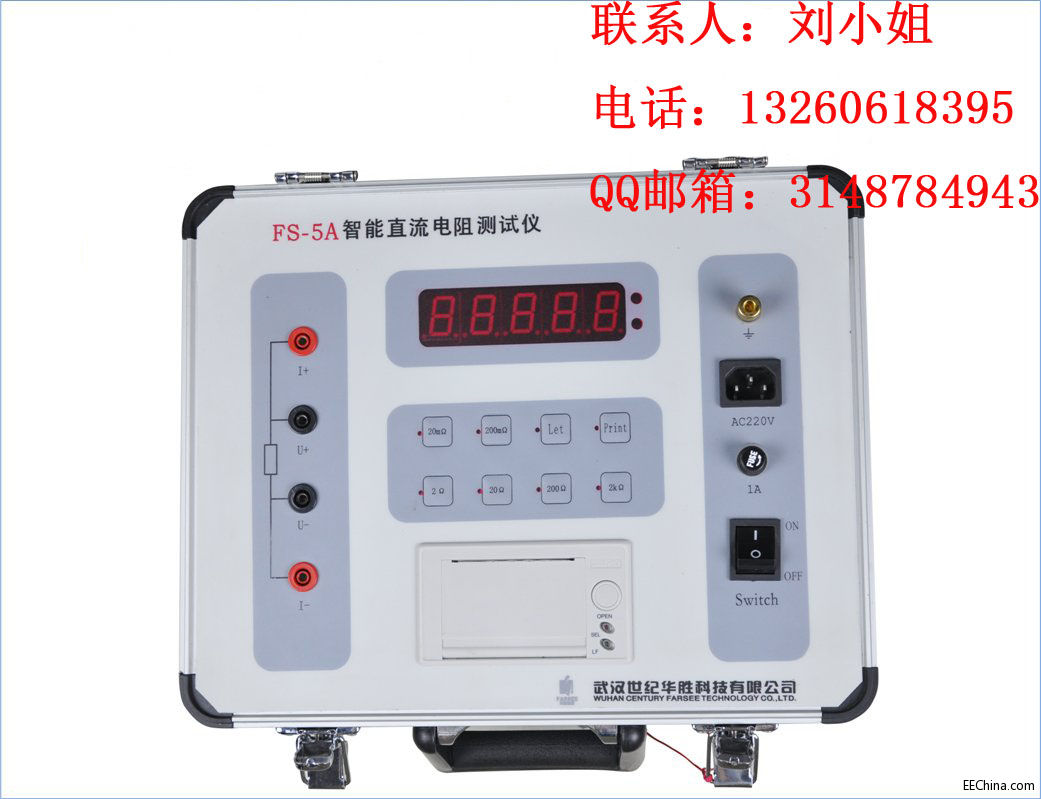

FS系列变压器直流电阻测试仪

已有 109 次阅读2016-3-14 14:59 |个人分类:重点产品| 关键词: 变压器直流电阻测试仪

 概述

变压器绕组直流电阻的测量是变压器试验中一个重要的试验项目。它可以检查出绕组内部导线的焊接质量,引线与绕线的焊接质量,绕线所用导线的规格是否符合设计要求,分接开关、引线与套管等载流体的接触是否良好,三相电阻是否平衡等。然而变压器绕组呈感性,特别是大容量的变压器电感很大,由传统的直流电阻测量方法存在测量数据不稳定、测试时间长、操作复杂和安全性不高的缺点。根据不同类型变压器,华胜公司自主开发了充电电流从160安培FS系列产品,能满足我国现阶段所有类型变压器的直流电阻测量,符合国家新颁布电力行业标准《直流电阻测试仪通用技术条件 DL/T 845.3-2004》要求。

FS系列变压器直流电阻测试仪主要特点
☆ 采用双电源恒流源技术,测试速度百倍于电桥。
☆ 内置快速放电电路,动态反映放电状态,安全可靠。
☆ 系列产品, 测试电流160A,适应所有接线方式和容量的变压器。


FS系列变压器直流电阻测试仪技术参数
☆ 供电电源     电压:AC220V±10%   频率:50±0.5Hz
☆ 准 确 度      0.2%±2(25±2)    分 辨 率:1μΩ
☆ 使用环境     温度:040             相对湿度:≤80%
FS系列变压器直流电阻测试仪其他参数如下表

型 号

恒 流 输 出

量 程

分辨率

外形尺寸(mm 3)

重量 (kg)

FS- 2A

2A, 0.2 A 0.02A

1mΩ~2000Ω

1μΩ

320×210×160

4

FS- 5A

5A , 2A ,1A ,0.2A

1mΩ~2000Ω

1μΩ

350×250×220

5

FS-10A

10A ,5A,40mA,8mA

1mΩ~2000Ω

1μΩ

400×300×220

8

FS-20A

20A ,10A ,5A,2A,1A

1mΩ~20Ω

1μΩ

400×300×220

9

FS-40A

40A ,20A ,10A,5A,1A

0.5mΩ~20 Ω

1μΩ

400×300×220

13

FS-50A

50A ,25A ,10A,5A,1A

0.4mΩ~20Ω

1μΩ

500×400×300

14

FS-60A

60A ,30A ,15A,5A,1A

0.3mΩ~20Ω

1μΩ

500×400×300

20



仪器别称:
      “变压器直流电阻测试仪”别称:变压器直流电阻快速测试仪,直流电阻速测试仪,变压器绕组直阻仪,电抗器直阻仪,电机直流电阻测试仪,直阻仪。
