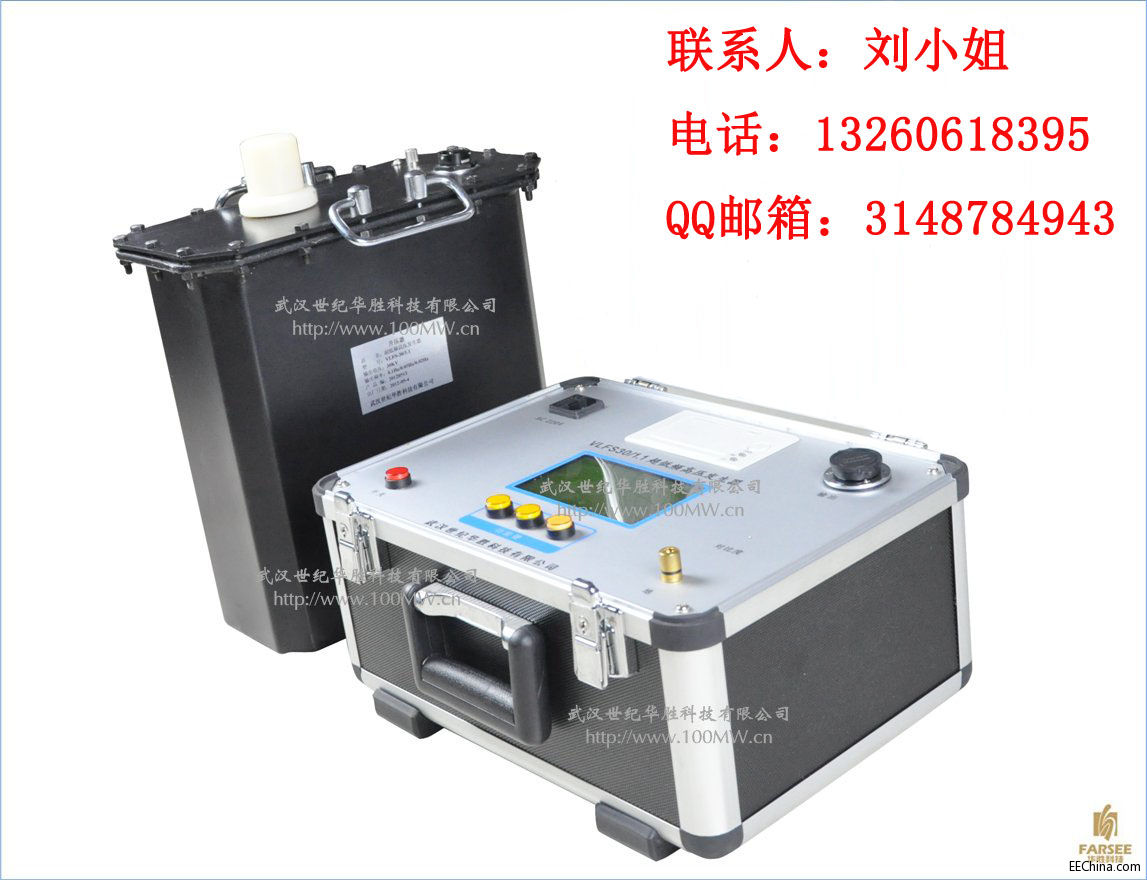

VLFS系列0.1Hz超低频高压发生器

已有 88 次阅读2016-3-14 14:31 |个人分类:重点产品

 概述

电气设备的高压耐压试验是《绝缘预防性试验》规定的最重要项目之一。耐压试验可分为交流耐压试验和直流耐压试验,交流耐压试验又可分为工频、变频和0.1Hz超低频测试技术,其中0.1Hz超低频技术是最新技术,是国际电工委员会推荐的技术。新一代VLF系列微机式0.1Hz超低频高压发生器是我公司自主开发的核心产品,克服了第一代机械式产品的诸多缺点,性价比远远高于同类进口产品,特别适用于绝缘等值电容较大的电气设备(例如:电力电缆、电力电容器、大中型发电机和电动机等)耐压试验,复合国家新颁布电力行业标准《超低频高压发生器通用技术条件 DL/T849.4-2004



VLFS系列产品特点

☆ 技术先进:采用数字变频技术,微电脑控制,测试过程全自动化。

☆ 操作方便:接线简单,操作方便。

☆ 保护全面:四重保护,动作迅速(动作时间≤20ms, 仪器安全可靠。

☆ 安全可靠:控制器和高压发生器低压连接,光电控制, 安全可靠。

☆ 配置齐全:液晶汉字显示,自动存储,自动打印。

☆ 测试范围大:0.1Hz0.05Hz0.02Hz多频率选择,测试范围大。

☆ 体积小、重量轻:十分利于户外作业。



VLFS系列0.1Hz超低频高压发生器技术参数

☆ 输入电压、频率: 交流220V±10%V50±5%Hz

☆ 输出高压峰值不稳定度: ≤1%

☆ 输出电压频率不稳定度:≤3%

☆ 电压波形畸变率:<5%

☆ 使用条件:温度 -100C~+400C 湿度 ≤85%RH

☆ 体积:VLFS-30/1.1 320×170×300mm3

☆ 系列产品主要技术参数如下表(其他电压和容量可根据用户需要定制)

型 号

峰值电压

测量范围

重 量

用 途

VLFS-30/1.1

30kV

0.1Hz时≤1.1μF

控制器:4kg

升压器:25kg

10kV及以下电压电缆、电机等

0.05Hz时≤2.2μF

0.02Hz时≤5.5μF

VLFS-40/1.1

40kV

0.1Hz时≤1.1μF

控制器:5kg

升压器:25kg

13.8kV及以下电压电缆、发电机等

0.05Hz时≤2.2μF

0.02Hz时≤5.5μF

VLFS-50/1.1

50kV

0.1Hz时≤1.1μF

控制器:6kg

升压器:40kg

15.75kV及以下电压电缆、发电机等

0.05Hz时≤2.2μF

0.02Hz时≤5.5μF

VLFS-60/1.1

60kV

0.1Hz时≤1.1μF

控制器:6kg

升压器:45kg

18kV及以下电压电缆、发电机等

0.05Hz时≤2.2μF

0.02Hz时≤5.5μF

VLFS-80/1.1

80kV

0.1Hz时≤1.1μF

控制器:7kg

升压器:65kg

35kV及以下电压电缆、发电机等

0.05Hz时≤2.2μF

0.02Hz时≤5.5μF



VLFS系列0.1Hz超低频高压发生器耐压试验的优点

☆ 等效性好:科学理论和实践证明,0.1Hz超低频耐压试验与工频耐压试验具有很好的等效性。

☆ 体积小:理论上容量为工频的1/500,所以体积小、重量轻。

☆ 破坏性小:0.1Hz超低频耐压试验不会象直流耐压试验对绝缘具有较大的破坏性,有害极化电荷不会进入电介质。

☆ 技术先进:采用最新电力电子元件,微电脑控制,安全简单,操作方便,数据可靠。

☆ 各种耐压试验的比较:

比较内容

工频耐压

变频耐压

0.1Hz耐压

直流耐压

等效性

绝缘破坏性

操作安全性

较低

较低

较低

试验接线

复杂

最复杂

最简单

复杂

设备体积重量

最大

较大

最小



仪器别称

      0.1Hz超低频高压发生器”别称:0.1Hz超低频耐压装置,超低频交流高压发生器。
