RF COAXIAL Connector与RF Switch及相应的测试器件汇总

已有 3611 次阅读2016-10-31 17:31 | RF射频连接器资料

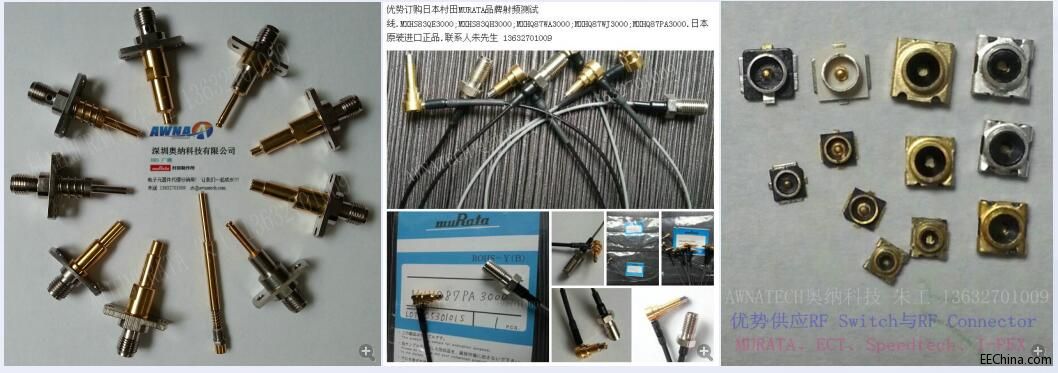

射频同轴连接器,RF射频同轴连接器,RF高频同轴连接器,RF射频测试探针,RF射频测试线,RF机用测试探针,RF人工测试扣线,射频测试线校准头RFSMA,射频探针校准头RFSMA,USS射频天线连接器,USS天线插座,IPEX板端,IPEX线端,板端测试探针,线端测试转接器,射频转接器等等. 广泛应用于通讯设备、电脑、数字家电等领域。

主要有日本村田MURATA.日本广濑HRS,日本第一精工IPEX,电连ECT,宣德Speedtech等知名品牌.

:村田Murata常用射频器件型号如下:

有开关的高频同轴连接器主要用于移动电话及微波电路的物征测量,具体有:

RF Switch 5MM8830-2600,对应测试探针MM126715,测试扣线MXHQ87PK3000;

RF Switch 4MM8930-2600,对应测试探针MM126515,测试扣线MXHQ87PA3000;

RF Switch 3MM8030-2610,对应测试探针MM126320,测试扣线MXHQ87WJ3000;

RF Switch 2MM8130-2600,对应测试探针MM126320,测试扣线MXHQ87WJ3000;

RF Switch 1MM8430-2610,对应测试探针MM126320,测试扣线MXHS83QE3000.

高频同轴电缆连接器通过最新的机械设计,匹配高度最多只有1.0mm,适用于极薄设计,具体有:

RF Connector MM4829-2702,电缆型号MXHP32______;

RF Connector MM5829-2700,电缆型号MXJA01______;

RF Connector MM6829-2700,电缆型号MXKGB3______;

RF Connector MM7829-2700,电缆型号MXLAB3______.

射频测试探针主要还有:

MM126036;MM126310;MM126314;MM126312;MM126056;MM121496;MM121491;MM121490;MM121660;MM121600;MM121500;MM121530;MM121531;MM121540;MM121546;MM121543;MM121592;MM201511;MM201552;MM206612;MM206810;MM201610;MM206411;MM121471; MM121497;MM206417;M19600.

射频测试线主要还有:

MXHQ87WA3000;MXHQ87SM3000;MXHR87SN3000;MXHQ87HR3000;MXHQ87PK3000;MXFQB1LA1000;MXTK92K4000;MXGS83RK3000;MXTK92TK2000;MXHR87HR3000.

:广濑HRS常用射频器件型号如下:

RF Switch MS-156HF,对应测试探针MS-156-HRMJ-3;

RF Switch MS-156C,对应测试探针MS-156-HRMJ-3;

RF Switch MS-180,对应测试探针MS-180-HRMJS-1,MS-180-HRMJ-3,MS-180-HRMJ-F5. MS180LH3-HRMJ-040V100,

 MS180LH1-HRMJ-088V100,MS180LH1-HRMJ-088V300.

RF Connector U.FL-R-SMT-1,对应测试探针HRMJ-U.FLP-ST1(40), HRMJ-U.FLP-ST2(40), HRMP-U.FLJ(40);

U.FLP-ML51.J-PA(F)-ST, HRMP-ML51LP-DTR178-350RS.

RF Connector W.FL-R-SMT-1,对应测试探针HRMP-W.FLJ(40), HRMJ-W.FLP(40), HRMJ-W.FLP-ST1(40),

W.FL2P-ML51.J-PA(F)-ST, HRMP-ML51LP-DTR178-350RS.

:第一精工IPEX常用射频器件型号如下:

RF Connector MHF 20279-001E 20441-001E ,对应测试探针90539-001

RF Connector MHF3 20369-001E

RF Connector MHF4 20449-001E,20579-001E,对应测试探针90576-0001,90577-0100,90577-0350.

RF Connector MHF5 20566-001E

RF Switch MHF-SW18 20608-001E,对应测试探针90708-000,90709-0001,90710-0001.

RF Switch MHF-SW23 20549-001E,对应测试探针90582-000,90604-0001,90605-0001.

:宣德Speedtech常用射频器件型号如下:

RF Switch C90-101-0004;C90P103-10004AH;C90P105-00004AH;C90P106-00004AH.

RF Connector C88P132-01001AH;C89P104-01001AH;C87P101-00003AH.

:电连ECT常用射频器件型号如下:

RF Switch 1:L3*W3*H1.75mm ECT818000001,ECT818000251,ECT818000105;

对应测试探有:ECT818002862,测试线有:ECT818000080,ECT818000771,ECT818001959,ECT818001157.

RF Switch 2:L2.5*W2.5*H1.5mm ECT818000163,ECT818000276;

对应测试探针有:ECT818002862,测试线有: ECT818000080,ECT818000771,ECT818001959,ECT818001157.

RF Switch 2:L2.7*W2.7*H1.5mm ECT81800136,ECT81800417;

对应测试探针有:ECT818002862,测试线有:ECT81800418,ECT81800654.

RF Switch 3:L2.0*W2.0*H1.0mm ECT818000291,ECT818004112,ECT818004053;

对应测试探针有:ECT818003465,ECT818002179,测试线有:ECT818000515,ECT818001237.

RF Switch 4:L1.8*W1.8*H0.85mm ECT818000586,ECT818003767;

对应测试探针有:ECT818002863,ECT818004457,测试线有:ECT818001942,ECT818001718.

RF Switch 5:L1.6*W1.6*H0.7mm ECT818002926;

对应测试探针有:ECT818002933,测试线有:ECT818003025.

超小型同轴连接器/线缆组件(USS RF系列);

常用料号有818000071  818000157  818000158  818000089  818000097  818000160  818000215

818000340  818000141  818000428  818000189  818000500  818000931  818000976  818000068

818000117  818000368  818000501  818000532  818000444  818000037  818000531  818000258

818000281

卧式/立式射频开关连接器(SCS RF系列)

常用料号有818000147  818000239  818000238  818000407  818000601  818000452  818000496

818000192  818000457  818000307  818000159
