STR-FIIB 环保型多功能PCB快速制板系统配置方案

已有 451 次阅读2016-2-17 15:48 |个人分类:电子制作工艺| 关键词: PCB快速制板系统

福建时创电子科技有限公司位于风景秀丽的海西经济建设区---福建省福州市软件园区,专业从事“SMT和PCB电子工艺”实训系统;“光伏、风电、风光互补新能源发电”实训系统以及“微电子与LED设计制作”实训系统、3D打印机等高等教学设备的软、硬件开发、工程系统集成和技术服务的高新技术企业。

公司专业提供个性化解决方案和一站式服务,并一直诚信改良生产技术和商业管理模式,致力为用户创造更高价值。公司始终贯彻“科教兴国”的方针,坚持秉承“凝聚力量、传播科教”之理念,长期依托教育之平台服务于教育,与行业用户携手共进,为用户提供及时完善的服务与强有力的技术支持。

福建时创电子科技有限公司

联系人:洪巧英18065105933

电话:0591-88207880转8001    QQ:1297517990

地址:福建省福州市鼓楼区软件园C区49号楼一层

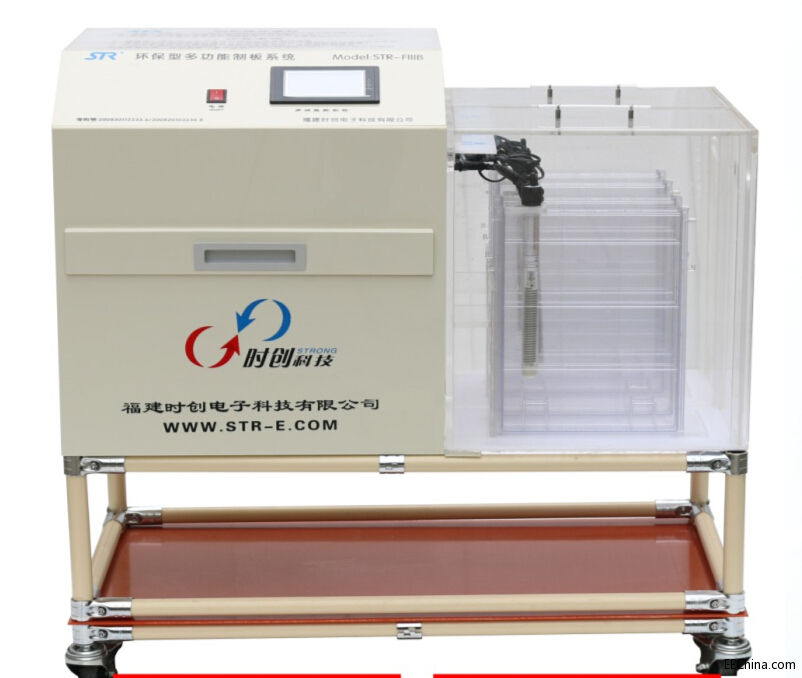

STR-FIIB

环保型多功能PCB快速制板系统配置方案

简要说明

1. 环保

STR-FIIB环保型多功能PCB制板系统,是“时创科技”专为电子竞赛、电子创新和课程设计而开发的先进PCB快速制板设备,她彻底了放弃三氯化铁等传统有害药剂,推出新型环保制作药剂,使本系统在保持传统的腐蚀制板工艺的同时又达到了现代环保要求,所有药剂均为中性,蒸发后凝结成白色的盐。在药剂使用过程中无有害气体产生,操作过程中无需手套,手与液体直接接触并不伤手。如有液体洒出,可直接擦拭,并不会对人体或者实验台造成损害,更不会污染实验台。

1)线路图形显影使用的显影液为一种碱溶液,该液体为环保液体,可直接排放。

2)线路蚀刻使用的药剂是一种中性的晶体盐与自来水的溶解物,该液符合环保标准,通过了国家CMA的环保检测(详见检测报告),对人体肌肤无伤害。环境无污染,可直接排放。

3)金属化孔:该工艺是制作双面板的最重要工艺之一,主要完成双面板孔的金属化贯通,采用STR设计开发的高性能智能过孔机,使用STR专用配制的过孔工艺药剂,无需排放直接添加。

2. 制板快速精度高

制作单双面板快速方便,10分钟单片板、45分钟双面板,成功率达到90%以上。精度可高达4mil。同时可做十几块以上PCB板。

3. 系统功能齐全

本系统集曝光、显影、蚀刻、过孔、覆膜功能等,系统就可以完成单双面板的制作,同时可配置:数控钻孔机、PCB绿油系统和PCB检测系统等线路板后期处理工艺设备。

4. 操作简单

本系统操作简单易学,初学者半小时可以学会操作,1到2个小时可以成功制作双面板。

5. 占地面积小

本系统占地面积小,并不占用实验太大空间。场地分为两大部分:第一部分为线路图形打印与线路板裁板;第二部分为曝光,显像,蚀刻,钻孔,金属过孔,检测等综合实训场地,整体场地约10--30平米。

6. 价格适中

在同类制板系统中,本系统的价格并不昂贵。非常适合于适合于学校、工厂、科研单位等有需要制作高精度PCB板的单位购买

7. 制作工艺

覆铜板裁剪下料→数控钻孔→抛光刷板→金属化孔→抛光刷板→覆线路干膜→线路图形曝光→线路图形显影→线路图形蚀刻→线路图形退膜→板面抛光→助焊防铜氧化→铣边成型→入库。
