1、系统拓朴结构

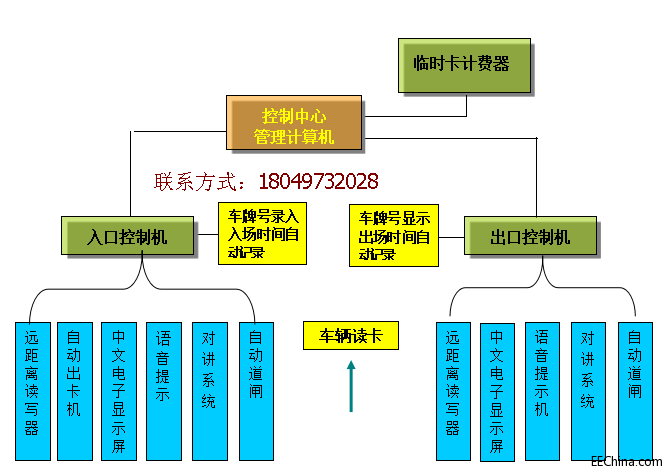

智能停车场管理系统可以采用各种网络拓扑结构,服务器与管理工作站为局域网(LAN)形式联接,计算机对下位机以RS485总线型联接;简洁,投入使用快,系统稳定性好。投资回报率最高。其拓扑结构方框图如下所示:




2、网络拓扑图

对于停车场系统而言,每一台服务器都是真正的业务主机,担负着停车场的关键任务,数据的迅速存取是值得关心的问题,但数据的安全更不容忽视,一旦硬盘出现故障或因操作不当造成数据丢失或损坏,企业将蒙受巨大的损失。由此可见,这样的一台服务器,它所存储的数据价值远远超过了机器本身的价值。SQL服务器选型不可忽视。

对停车场工作站而言,选择PentlumIII处理器,对整个系统反应速度起到关建的作用,出入口在一起的停车场系统只须一台电脑管理即可,如出入口分开且临时车较多的情况下最好每一个口放置一台电脑,并有保安人员值岗。以便处理突发事件的发生。

网络集线器担负着整个网络的数据联络过程,发行中心主要目的是为了集中发卡,统一管理;一般将服务器放置在财务室。

一级网络为RS485总线制分布,主要为各出入口控制机提供通讯,读卡数据的采取,二级网络为LAN以太网星形联接,计算机与计算机的通讯及数据的存贮,SQL服务器担负着数据查询及处理,及网络资源的分配,及各工作站的权限分级审查。

3、系统工作流程

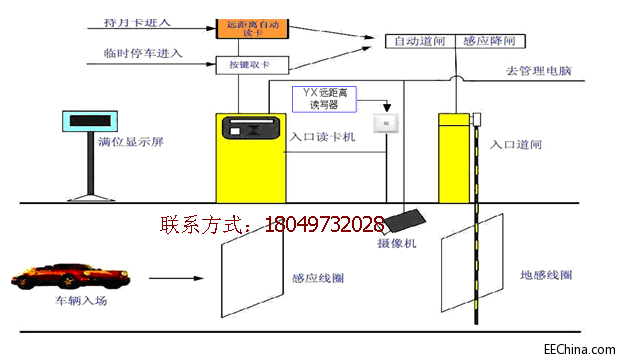

3.1、进场示意图


说明:

a>月卡持有者、储值卡持有者

将车驶至读卡机的读卡区域之内,读写器自动感应车辆上的标签卡,自动开启道闸;值班室电脑自动核对、记录,并显示车牌;

感应过程完毕,发出“嘀”的一声,过程结束;

道闸自动升起,中文电子显示屏显示:“欢迎入场”,同时发出提示音,如读卡有误中文电子显示屏亦会显示原因,如:“金额不足”、“此卡已作废”等;

司机开车入场,进场后道闸自动关闭。

b>临时泊车者

司机将车驶至读卡机前,值班人员通过键盘输入车牌号;

司机按动位于读卡机盘面的出卡按钮取卡;

在读卡机感应区晃动卡,将车牌号读进卡片中;

感应过程完毕,发出“嘀”的一声,读卡机盘面的中文显示屏显示礼貌语言,并同步发出语音;

道闸开启,司机开车入场,进场后道闸自动关闭。

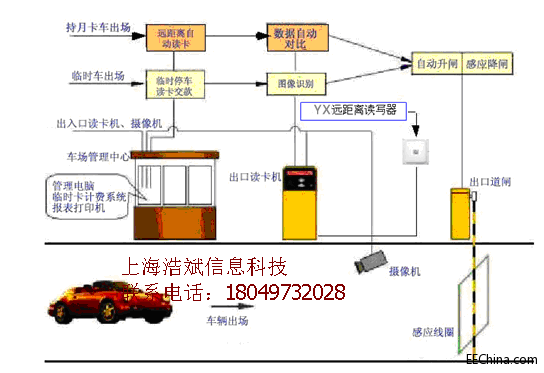

3.2、出场示意图

说明:

a>月卡持有者、储值卡持有者

将车驶至读卡机的读卡区域之内,读写器自动感应车辆上的电子标签卡,自动开启道闸;值班室电脑自动核对、记录,并显示车牌;

读卡机接受信息,电脑自动记录、扣费,并在显示屏显示车牌,供值班人员与实车牌对照,以确保一卡一车制及车辆安全;

感应过程完毕,读卡机发出的一声,过程完毕;

读卡机盘面上设的滚动式LED中文显示屏显示字幕一路顺风,如不能出场,会显示原因;

道闸自动升起,司机开车离场;

出场后道闸自动关闭。

b> 临时泊车者

司机将车驶至车场出场收费处;

将卡交给值班员;

值班员将卡在收费器的感应区晃动,收费电脑根据收费程序自动计费;

计费结果自动显示在电脑显示屏及读卡机盘面的中文显示屏上,同时作语音提示;

司机付款;

值班人员按电脑确认键,电脑自动记录收款金额;

中文显示屏显示一路顺风

道闸开启,车辆出场;

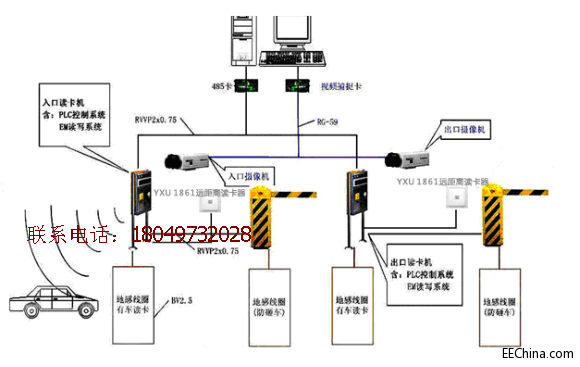

三、一进一出停车场系统图

四、系统主要设备简介1、出、入口控制主机主要机型与参数

【特点:】

Ø 可在线运行,也可脱机运行。

Ø 可对卡的有效性进行自动识别。

Ø 可与监控计算机和其他控制设备实时通讯,可实时将所读卡信息传递到监控计算机,监控计算机也可向其加载时间、收费标准等。

Ø 可与自动道闸实现连动, 当读到有效卡时,可控制道闸自动打开。

Ø 对储值卡自动扣费,对临时卡自动计费,对有效月卡,在有效的时间范围内可无限次出入。

Ø 对临时卡进行自动回收

Ø 中文显示功能:当读到有效卡时,显示应交纳的停车费额和礼貌用语,读到无效卡时则显示相关原因。

Ø 语音提示功能:当读到有效卡时,发出应交纳的停车费额和礼貌用语,读到无效卡时则用语音说明相关原因。

Ø 顾客在出口处可以通过对讲系统与停车场工作人员进行对话。

Ø 短时停车免费功能:当在停车场停车时间不超过一定时间(如10分钟)时,实行免费停车。


产品推荐:

浩斌RFID超高频远距离读写器UR5206是一款高性能的UHF超高频电子标签一体机,完全自主知识产权设计,结合专有的高效信号处理算法,在保持高识读率的同时,实现对电子标签的快速读写处理,广泛应用于停车场管理、矿车称重、不停车收费、自动分拣线识别、物流、门禁系统、防伪系统及生产过程控制等多种无线射频识别(RFID)系统。

RFID特性

支持协议:ISO18000-6B、EPC CLASS1 G2;

工作频率:902~928MHz(可以按不同国家或地区要求调整);

输出功率:达至30dBm(可调);

读取距离:0~7米*;

以广谱跳频(FHSS)或定频发射方式工作;

支持自动方式、交互应答方式、触发方式等多种工作模式;

低功耗设计,单+9V电源供电;

支持RS232、RS485、韦根、RJ45等多种用户接口;

提供动态连接库(DLL)及演示软件源代码,支持二次开发;

*有效距离与协议格式,外接天线、电子标签及工作环境相关。

接口参数

DB9针接口:红:+9V;黑:GND;黄:韦根DATA0;蓝:韦根DATA1;棕:GND;紫:RS485 R+;橙:RS485 R-;白:RS232 RXD;绿:RS232 TXD;灰:外部触发(TTL电平)。

开发参数

指令集:提供C语言指令集;

Demo:提供C# delphi 演示软件以及源代码;

Dll库:提供C# VB 库以及库说明;

固件升级:支持个性化的固件开发定制和升级;

手机端操作:支持手机端的现场设备检查诊断(选配)。

射频参数

接口协议:EPCglobal UHF Class 1 Gen 2 / ISO 18000-6C ISO 18000-6B;

工作频率:860~868MHz/902~928MHz(可以按不同国家或地区要求调整);

输出功率:0-30 dbm;

输出功率精度:+/- 1dB;

接收灵敏度:< -85 dBm。

读取参数

内置天线;内置8dbi圆极化天线;

标签盘点峰值;峰值标签询查速度>50张;

读取距离;0-7米 依据标签和天线不同参数和性能。

物理特性

尺寸:235mm×235mm×45mm;

重量:900g;

工作湿度:< 95% @ 25 °C 无凝露;

工作温度:20 °C  -  + 55  °C;

存储温度:20 °C  -  + 85  °C;

电特性

电源电压:DC9V,极限12.6V;

工作电流:0.35A 最大0.65A;

典型应用

车辆管理:

停车场入出远距离读卡,车辆称重读卡,不停车收费读卡,车位引导等;

工业自动化:

产线工件识别,产线托盘识别等;

校园实训:

仓储物流实训,仓位托盘定位,自动分拣线识别等;

人员管理:

门禁签到管理,游乐场会员刷卡等。
