RFID小型圆极化四臂螺旋天线的设计

已有 258 次阅读2016-1-22 14:59 |个人分类:上海浩斌RFID解决方案| 关键词: RFID天线, 小型圆极化天线, 四臂螺旋天线

[导读] 近年来射频识别(Radio Frequency of Identificatio,RFID)技术的应用逐渐广泛,同时也倍受重视。特别是UHF频段的RFID系统,由于其传输距离远、传输速率高,受到了更多地关注。典型的RFID系统由RFID阅读器和标签两部分组成,RFID无源标签依靠RFID阅读器发射的电磁信号供电,并通过反射调制电磁信号与阅读器通信。

1、小型化四臂螺旋天线的设计

1.1、四臂螺旋天线的设计

文中设计的倒F四臂螺旋天线的结构如图2所示。天线由4个完全相同的倒F天线组成,水平部分印制在介电常数为9.6,尺寸为60 mm×60 mm,厚度为1 mm的矩形微波复合介质板上,垂直部分印制在相同的4个厚度为1 mm的FR4小介质板上。4个天线馈电为等幅馈电,相位按逆时针相位依次滞后90°,形成右手圆极化。

由于螺旋天线的4个臂相距较近,相对两臂之间的距离约为0.18 λ,天线4个臂之间的耦合较强。因此,在4个单独端口进行匹配时,不能按传统的方法,将每个端口单独匹配,再加功分网络,则应充分考虑4个臂之间的耦合。利用Ansys HFSS进行仿真可发现,位置相对的臂之间的耦合要远大于相邻臂之间的耦合,如图3所示。是因为相对两个臂上的电流相互平行,所以相互影响过大,而相邻臂上的大部分电流相互垂直,则影响较小,因而在一定范围内只考虑相对臂之间的耦合。假设4个天线臂端口按逆时针分别为端口1、端口2、端口3和端口4,反射系数分别为Γ11、Γ22、Γ33和Γ44,相对天线臂之间的耦合系数为M13和M24,由于天线两对臂之间的对称性,所以只需分析天线臂1和3之间的关系。假设端口1处的相位为0,能量从端口1传输到端口3产生的相位差为θ,而端口1和端口3的馈电相位相差180°,则从端口1耦合到端口3的能量在天线臂3端口处产生的相位为-180°-θ,由于天线间距较小,θ较小,所以可认为端口1耦合到端口3的能量在端口3处的相位为-180°。端口3的馈电相位为-180°,则其反射能量的相位为180°。在端口3处看,从端口送出的能量包含端口3反射的能量和端口1耦合的能量,上文已得出反射能量和耦合能量在端口3处的相位分别为180°和-180°,所以当反射的能量和耦合的能量大小相等时,其等幅反相相互抵消,达到最佳匹配效果,即

Γ33=M13 (1)

反之满足Γ11=M13时,端口1处达到最佳匹配。同理可分析端口2和端口4。

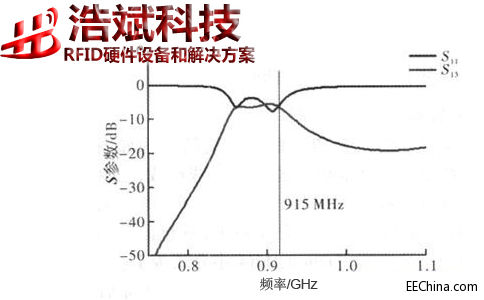

图3、天线的S参数仿真结果

1.2、馈电网络的设计

一般四臂螺旋天线的馈电方式有两种,自相移馈电和功分网络馈电。自相移形式由于其相位不易控制,且4个天线臂结构产生差异,方向图也略有变化,因此选择采用功分网络来实现馈电。威尔金森形式的功分器尺寸较大,且隔离电阻会导致损耗增加,因此该处采用简单的T型功分器。图4为功分网络的结构图。

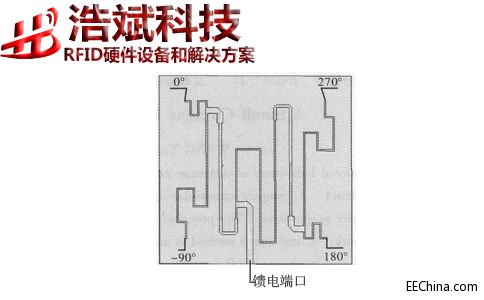

图4、T型功分结构图

2、天线的仿真与实测结果

图5给出了仿真和实测的驻波结果对比图,由图中可看出,仿真和实测结果吻合良好,天线在国内UHF。频段920~925 MHz内的实测驻波在1.2以下,且在908~928 MHz内的驻波均在1.5以下,可满足实际应用。图6给出了天线增益和轴比随频率的变化,可看出天线的峰值增益为3.5 dB,轴比在带内<2 dB。图7和图8给出了天线在XZ和YZ面的归一化方向图,从图中可看出天线的3 dB波束宽度>120°,前后比>15dB。图9给出了天线的实物照片,天线的整体尺寸为6 mln<60 mm<6 mm,与传统RFID天线相比尺寸较小。综上所述,该天线性能优越,满足目前UHF频段RFID系统对于天线的要求。

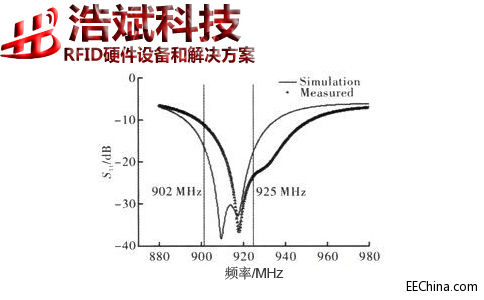

图5、天线驻波仿真和测试结果图

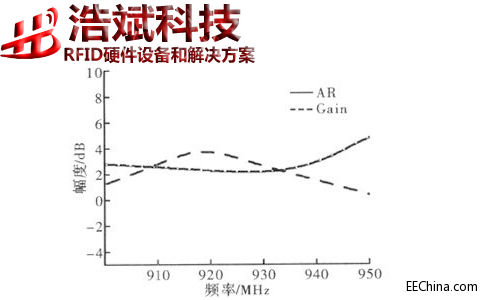

图6、天线的增益和轴比随频率的变化

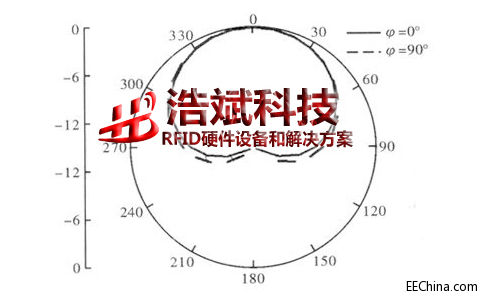

图7、天线XZ和YZ面二维归一化方向图

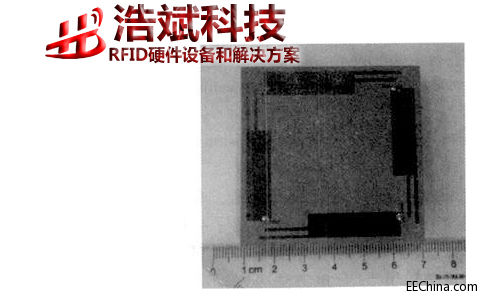

图8、天线实物图

3、结束语

文中运用新的结构和耦合匹配理论,设计了一种小型圆极化四臂螺旋天线。该天线可应用于UHF频段的射频识别系统中。与传统的射频识别天线相比,其具有尺寸小、剖面低、圆极化和宽波束等优点。经制作测试,实测与仿真结果吻合良好。
