“装了避雷针，设备就不会被雷击了？”“用了防雷元件，就能高枕无忧？”“只有暴雨天才需要防雷电？” 这些想法真的正确吗？今天，雷卯EMC小哥来为大家一一解答。

误区 1：“装了避雷针，设备就不会被雷击了？”

很多人觉得只要装了避雷针，设备就绝对安全了，这其实是一个很大的误区。

北京东城区某古建单位虽装避雷带，雷击后消防控制柜、配电柜仍损坏；怀柔区一村庄避雷装置正常，村民电视、电脑却几乎全毁。这背后的 “元凶”，正是被忽视的雷电电磁脉冲（EMP）。

“就像往水里扔石头产生的水波纹，雷电电磁脉冲会沿着电线、信号线扩散，即使雷电打在几十米外，‘电波纹’也能击穿设备。” 而这个‘电波纹’就是感应雷，避雷针这类外部防雷装置，只能引导直击雷入地，却挡不住占损坏率 90% 的感应雷 —— 它的能量会通过线路 “顺藤摸瓜”，直击设备核心元件。

雷卯电子的解决方案强调 “全链路防护”：外部用避雷针 + 独立接地应对直击雷，内部需要在线路上配套浪涌保护器（SPD）和设备端需按场景设计防雷器件。

误区 2：“用了防雷元件，就能高枕无忧？”

不少人认为装了防雷器件就万事大吉，却忽视了 “错误使用” 比 “不使用” 更危险。雷卯EMC小哥提醒“选型错位、安装违规、维护缺失等问题，也会让防雷方案失效”。

典型错误场景：

防护链断裂：如北京古建单位 SPD 未接好、某工厂 PLC 柜接地线松动，均导致防雷失效，后者模块损坏率甚至比未装设备高 20%。

选型与场景不匹配：在消防控制柜这类关键设备中用了民用级防雷器（通流≤5kA），无法抵御感应雷 10kA 以上瞬时电流；家庭路由器用工业级大通流防雷器则会因电容过高增加网络延迟。

忽视线路耦合：电源线和信号线并行布线，未保持安全间距（民用建筑场景按 GB50343 标准应≥30cm）。雷电电磁脉冲会通过线路间的 “电容耦合” 传递，即使电源端装了防雷器，信号路仍会被击穿。

雷卯EMC小哥建议防雷设施要三查：①查防雷器与设备接口匹配性；②查连接线导通性（用毫欧表测接触电阻，确保≤50mΩ）；③查线路布局，从源头堵上漏洞。

误区 3：“只有户外设备需要防雷？”

室内设备的防雷压力远超想象，如今年北京上报的四起雷击事件中，损坏的全是室内电子设备 —— 雷电电磁脉冲能穿透墙体，通过电源线、信号线甚至金属管道入侵，30 公里外的闪电都可能造成影响。

以下这些 “室内雷区” 必须警惕：

消防和工控设备：前文古建单位的案例证明，室内设备若缺了浪涌保护，即使有避雷带，也会被感应雷击穿。建议在220V电源端加装雷卯 10kA 级防雷方案（满足IEC61000-4-5 4KV~8KV不同级别的测试），总线网络或宽带网络信号端采用雷卯防雷方案（GDT+ESD组合防雷方案，电容≤1pF），保障信号传输。

家庭电器集群：电视、电脑、路由器是重灾区。某维修数据显示，雷雨天电视损坏中，70% 是因老电视设备没有内置防雷击浪涌的器件，且未拔电源线 / 信号线，连线像‘天线’接收电磁脉冲，导致感应雷损坏。雷卯建议重要家电使用带集成防雷击浪涌的插座（如内置雷卯220V 防雷方案）。

智能设备：联网冰箱、扫地机器人的 Wi-Fi 模块抗干扰弱，电磁脉冲可能导致程序紊乱，电源适配器处内置雷卯220V 防雷击浪涌的方案，避免雷击浪涌损失。

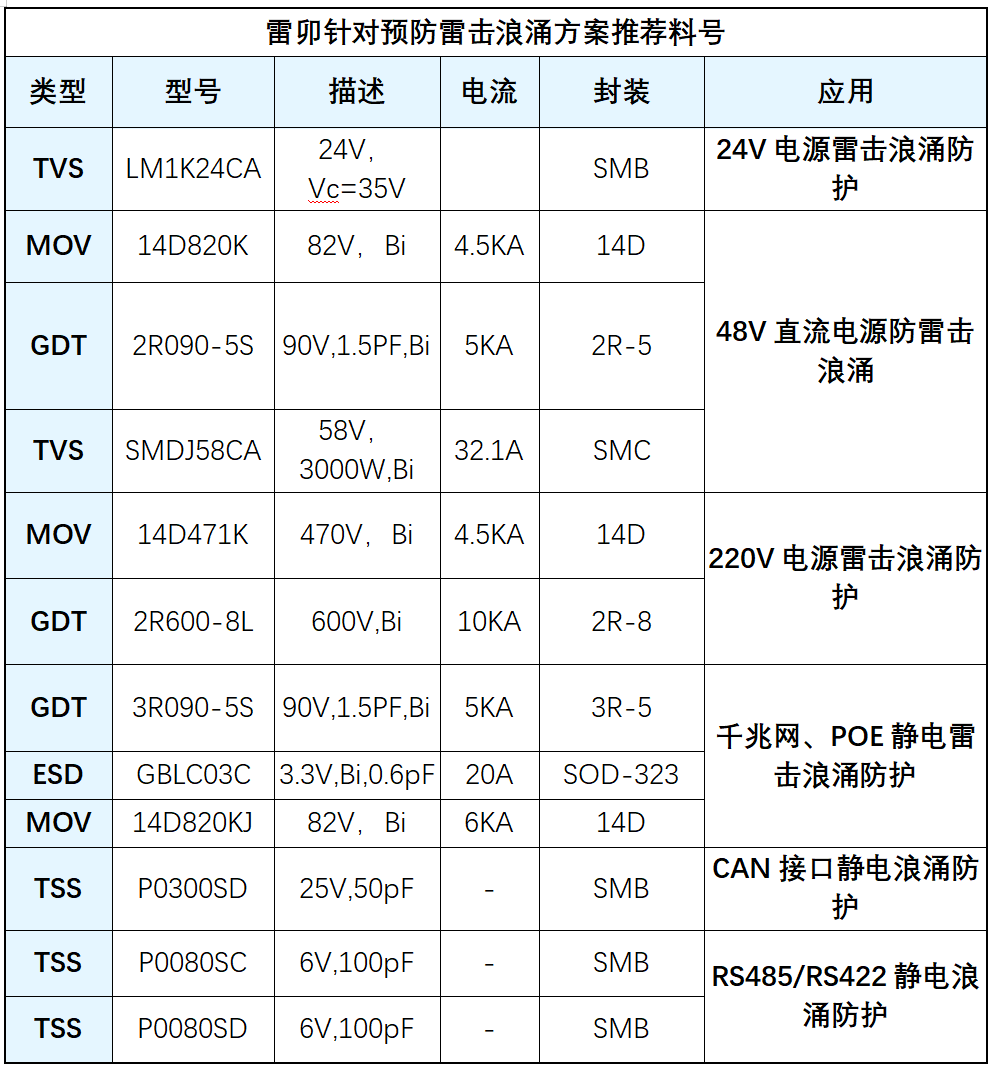

雷卯电子防雷方案：

48V直流电源防雷：雷卯采用GDT+MOV+TVS二级防护策略，满足IEC61000-4-5 6KV浪涌、IEC61000-4-2等级4（接触 8KV、空气 15KV）。

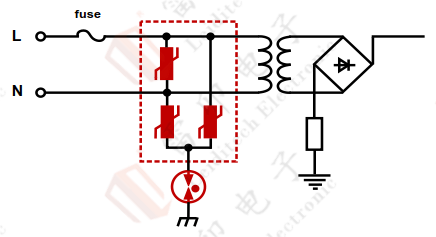

220V交流电源防雷：雷卯采用GDT+MOV器件来进行220V交流电源接口的浪涌保护，根据电源所处环境选择不同级别的保护器件，可满足IEC61000-4-5 4KV~8KV测试。

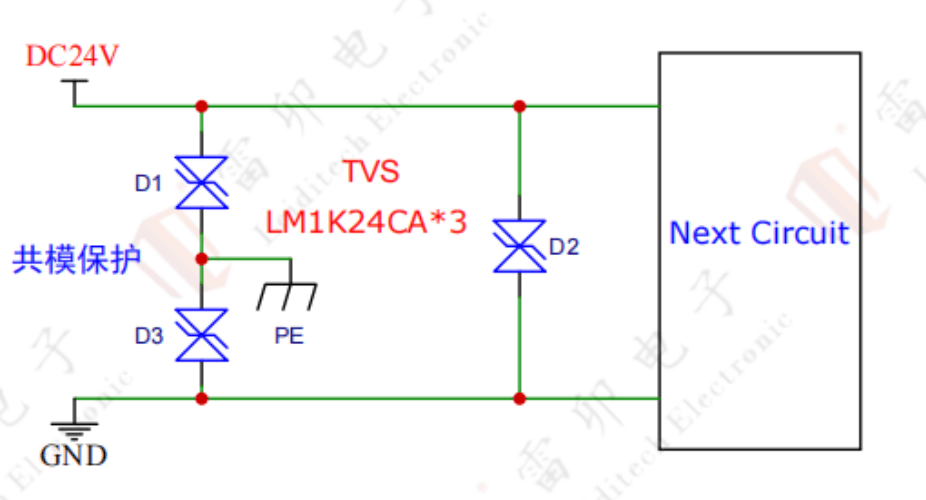

24V直流电压防雷低残压方案：雷卯电子采用LM1K24CA小体积SMB封装可以防护DC24V 2KV低残压，VC=35V，可以减小LDO或DC-DC的耐压成本

千兆网防雷方案：该方案用于室外的1000M网口浪涌保护，雷卯采用二级防护,可靠工作，保证信号高温完整性，满足IEC61000-4-2，等级4，接触放电30kV，空气放电30kV。 IEC61000-4-5 10/700μs，40Ω，6kV，±5次，此方案高温传输不丢包。

POE室外防雷6KV保护方案：用于室外的POE网口浪涌保护，本方案雷卯采用二级防护,可靠工作，保证信号高温完整性，满足IEC61000-4-2，等级4，接触放电30kV，空气放电30kV。IEC61000-4-5 10/700μs，40Ω，6kV，±5次，此方案高温传输不丢包。

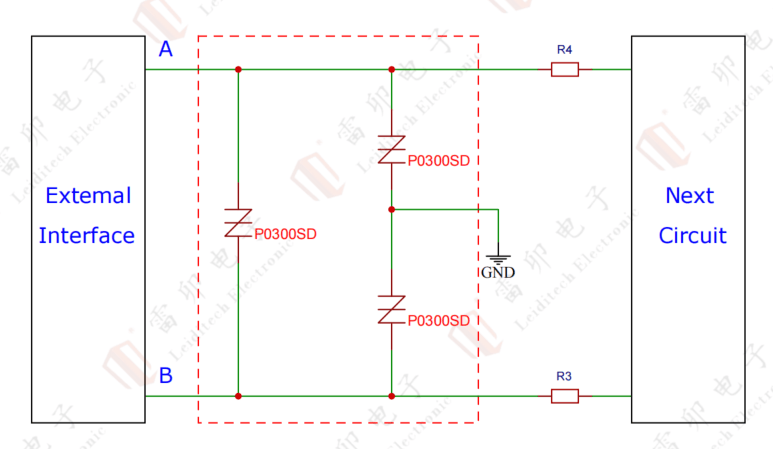

CAN接口静电浪涌保护方案：雷卯采用低残压的TSS，有效保护接口，TSS反应时间为ns级，既可防浪涌，又可防静电，且保证信号完整性.满足IEC61000-4-2，静电等级4，接触放电8kV，空气放电15kV； IEC61000-4-5 浪涌10/700μs，8KV；IEC61000-4-5浪涌8/20μS，2KV。

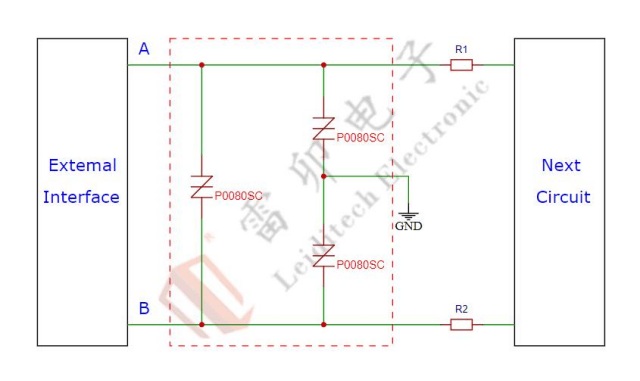

RS485/RS422接口静电浪涌保护方案：雷卯采用低残压的TSS，有效保护RS422 RS485芯片，TSS反应时间为ns级，既可防浪涌，又可防静电，且保证信号完整性.满足IEC61000-4-2，静电等级4，接触放电15kV，空气放电8kV； IEC61000-4-5 浪涌10/700μs，6KV，如需满足更高等级浪涌，可更换P0080SD。

Leiditech雷卯电子致力于成为电磁兼容解决方案和元器件供应领导品牌，供应ESD、TVS、TSS、GDT、MOV、MOSFET、Zener、电感等产品。雷卯拥有一支经验丰富的研发团队，能够根据客户需求提供个性化定制服务，为客户提供最优质的解决方案。
